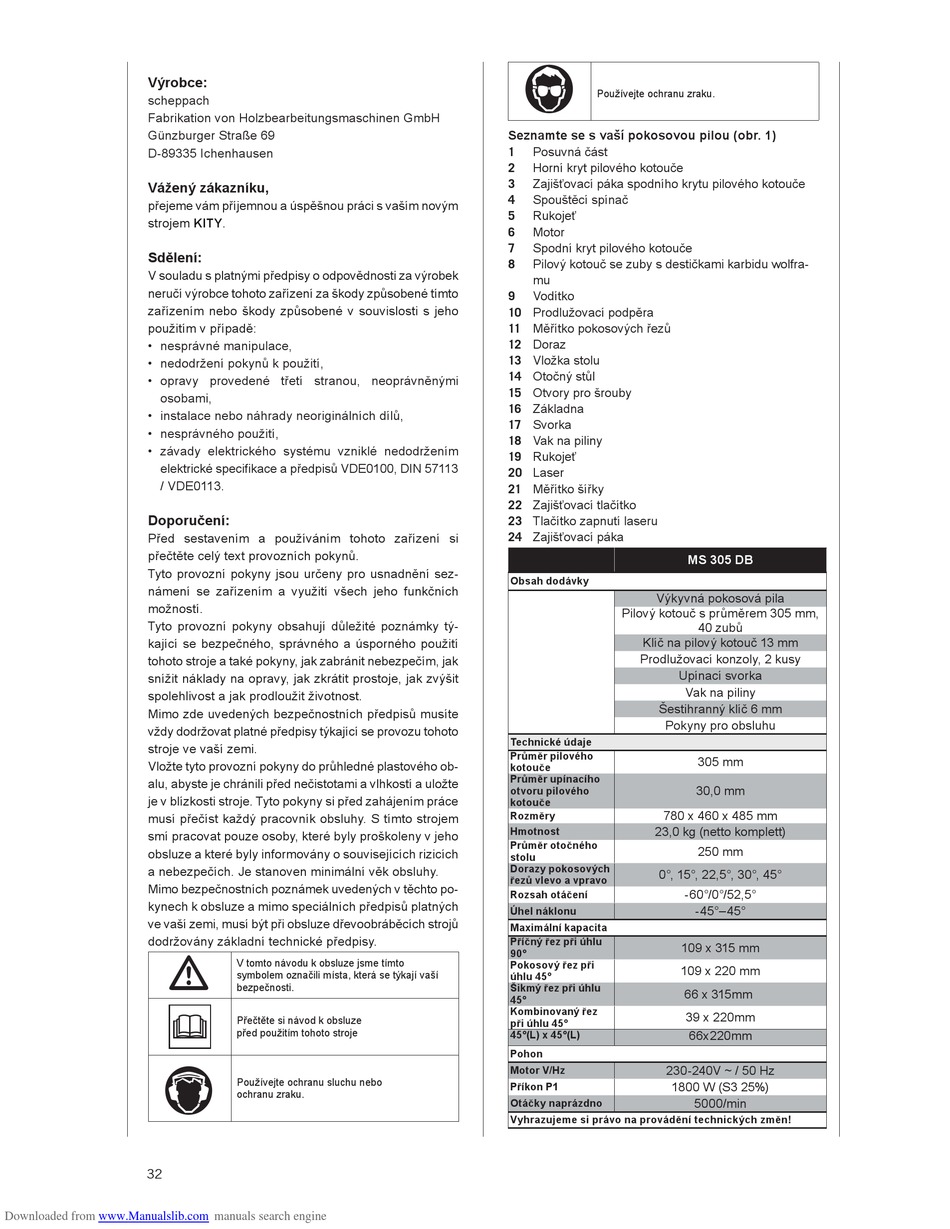

Scheppach MS305DB Bersetzung Der Originalbetriebsanleitung Seite 32

Výrobce:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
přejeme vám příjemnou a úspěšnou práci s vaším novým
strojem KITY.
Sdělení:
V souladu s platnými předpisy o odpovědnosti za výrobek
neručí výrobce tohoto zařízení za škody způsobené tímto
zařízením nebo škody způsobené v souvislosti s jeho
použitím v případě:
• nesprávné manipulace,
• nedodržení pokynů k použití,
• opravy provedené třetí stranou, neoprávněnými
osobami,
• instalace nebo náhrady neoriginálních dílů,
• nesprávného použití,
• závady elektrického systému vzniklé nedodržením
elektrické specifikace a předpisů VDE0100, DIN 57113
/ VDE0113.
Doporučení:
Před sestavením a používáním tohoto zařízení si
přečtěte celý text provozních pokynů.
Tyto provozní pokyny jsou určeny pro usnadnění sez-
námení se zařízením a využití všech jeho funkčních
možností.
Tyto provozní pokyny obsahují důležité poznámky tý-
kající se bezpečného, správného a úsporného použití
tohoto stroje a také pokyny, jak zabránit nebezpečím, jak
snížit náklady na opravy, jak zkrátit prostoje, jak zvýšit
spolehlivost a jak prodloužit životnost.
Mimo zde uvedených bezpečnostních předpisů musíte
vždy dodržovat platné předpisy týkající se provozu tohoto
stroje ve vaší zemi.
Vložte tyto provozní pokyny do průhledné plastového ob-
alu, abyste je chránili před nečistotami a vlhkostí a uložte
je v blízkosti stroje. Tyto pokyny si před zahájením práce
musí přečíst každý pracovník obsluhy. S tímto strojem
smí pracovat pouze osoby, které byly proškoleny v jeho
obsluze a které byly informovány o souvisejících rizicích
a nebezpečích. Je stanoven minimální věk obsluhy.
Mimo bezpečnostních poznámek uvedených v těchto po-
kynech k obsluze a mimo speciálních předpisů platných
ve vaší zemi, musí být při obsluze dřevoobráběcích strojů
dodržovány základní technické předpisy.
m
N
32
Downloaded from www.Manualslib.com
V tomto návodu k obsluze jsme tímto
symbolem označili místa, která se týkají vaší
bezpečnosti.
Přečtěte si návod k obsluze
před použitím tohoto stroje
Používejte ochranu sluchu nebo
ochranu zraku.
manuals search engine
I
Používejte ochranu zraku.
Seznamte se s vaší pokosovou pilou (obr. 1)
Posuvná část
1
Horní kryt pilového kotouče
2
Zajišťovací páka spodního krytu pilového kotouče
3
Spouštěcí spínač
4
5 Rukojeť
6 Motor
7 Spodní kryt pilového kotouče
8 Pilový kotouč se zuby s destičkami karbidu wolfra-
mu
9 Vodítko
10 Prodlužovací podpěra
11 Měřítko pokosových řezů
12 Doraz
13 Vložka stolu
14 Otočný stůl
15 Otvory pro šrouby
16 Základna
17 Svorka
18 Vak na piliny
19 Rukojeť
20 Laser
21 Měřítko šířky
22 Zajišťovací tlačítko
23 Tlačítko zapnutí laseru
24 Zajišťovací páka
MS 305 DB
Obsah dodávky
Výkyvná pokosová pila
Pilový kotouč s průměrem 305 mm,
Klíč na pilový kotouč 13 mm
Prodlužovací konzoly, 2 kusy
Upínací svorka
Vak na piliny
Šestihranný klíč 6 mm
Pokyny pro obsluhu
Technické údaje
Průměr pilového
kotouče
Průměr upínacího
otvoru pilového
kotouče
780 x 460 x 485 mm
Rozměry
23,0 kg (netto komplett)
Hmotnost
Průměr otočného
stolu
Dorazy pokosových
0°, 15°, 22,5°, 30°, 45°
řezů vlevo a vpravo
-60°/0°/52,5°
Rozsah otáčení
Úhel náklonu
Maximální kapacita
Příčný řez při úhlu
109 x 315 mm
90°
Pokosový řez při
109 x 220 mm
úhlu 45°
Šikmý řez při úhlu
66 x 315mm
45°
Kombinovaný řez
39 x 220mm
při úhlu 45°
45°(L) x 45°(L)
Pohon
230-240V ~ / 50 Hz
Motor V/Hz
1800 W (S3 25%)
Příkon P1
Otáčky naprázdno
Vyhrazujeme si právo na provádění technických změn!
40 zubů
305 mm
30,0 mm
250 mm
-45°–45°
66x220mm
5000/min
