AMI pH-Redox
Installation von Elektroden
5.
Durchfluss-
zelle
M-Flow
Durchfluss-
zelle QV-Flow
Elektrode
Temp.sensor
Referenz-
elektrode
A-96.250.480 / 070223
Installation von Elektroden
Gummikappe vorsichtig von der Spitze der pH/ORP-Elektrode
abziehen. Vorsicht – zerbrechlich! Vorsichtig behandeln!
pH/ORP-Elektrode in eines der PG-Gewinde einsetzen und
handfest anziehen.
Verschlusskappe abnehmen. Mit Sensorkabel verbinden.
Stopfen und Gummikappe für Betriebsunterbrechungen aufheben.
Der Temperatursensor ist bereits montiert und mit dem Kabel
verbunden.

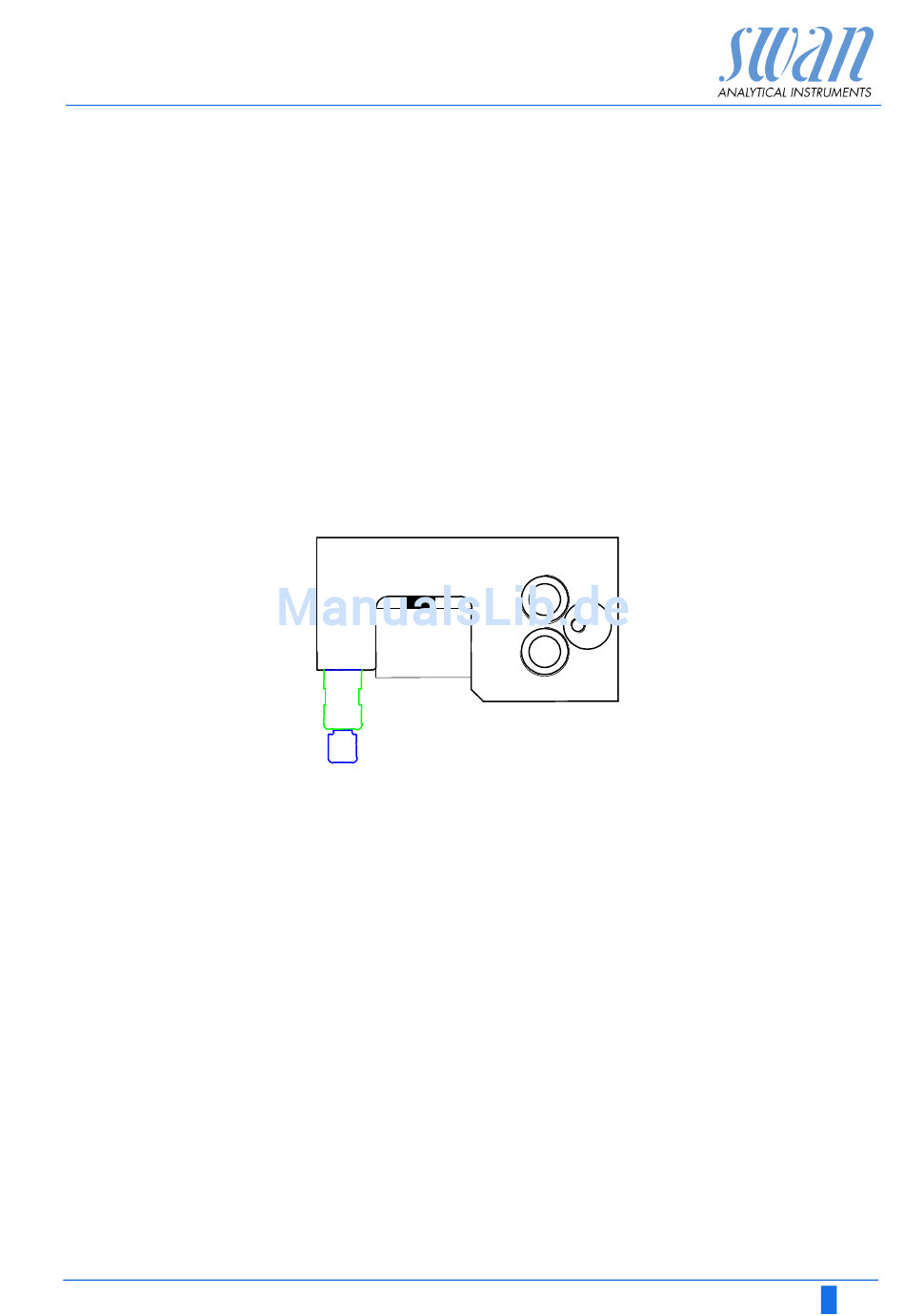

Wir empfehlen, die pH/ORP SI- bzw. FL-Referenzelektrode im
Einsatz neben der Montageplatte zu montieren. Durchflusszelle,
Ansicht von oben (vereinfacht):
Alle Sensoren sind zerbrechlich! Vorsichtig behandeln!
Gummikappe vorsichtig von der Spitze der pH/ORP-Elektrode
abziehen.
pH/ORP-Elektrode in die Öffnung (siehe oben) einsetzen und
handfest anziehen.
Verschlusskappe abnehmen. Mit Sensorkabel verbinden.
Stopfen und Gummikappe für Betriebsunterbrechungen aufheben.
Der Sensor ist bereits montiert und mit dem Kabel verbunden.
Die Referenzelektrode (Swansensor pH SI, Swansensor ORP SI,
Swansensor FL) wird mit einem bereits montierten und befüllten
Elektrolytrohr geliefert. Die versiegelte Elektrolytflasche ist
ebenfalls im Lieferumfang enthalten.
- Vorsichtig die Gummikappe von der Elektrodenspitze abnehmen.
Sicherstellen, dass die schwarze Kappe an der Elektrodenspitze
handfest angezogen ist.
- Die Referenzelektrode muss frei von Luftblasen sein. Elektrode
mit der Spitze nach unten mit einer Hand halten, das Elektrolytrohr
mit der anderen Hand direkt über die Elektrode halten. Elektrode
pH SI / Referenz FL
Sensor
pH FL Sensor
Temperatur
Sensor
29
