GSM LT-1
TX, RX - Anzeige der Datenübertragung über die Schnittstelle RS-232.
Das Telefon wird mit einem speziellen mit einem Stecker beendeten Kabel für den Anschluss
an die Außenantenne ausgestattet (Abb. 2).
4. B
EDIENUNG DES
Das Industrietelefon braucht, wie alle anderen Mobiltelefone, eine Aktivierungskarte
(SIM-Karte). Der Betreiber des GSM LT-1 Moduls muss eine solche Karte selbst besorgen.
Die SIM-Karte wird in einen speziellen Steckplatz im unteren rechten Teil der Platine
gesteckt. Der PIN-Code wird – falls benötigt – mit einem an die Klemmen R-1 und T-1
angeschlossenen Telefonapparat (Programmierfunktion 16) oder über einen Rechner mit
dem Programm DLOAD10 im Modul gespeichert.
Achtung: Eine Änderung des auf der SIM-Karte gespeicherten PIN-Codes bzw. die Eingabe
eines PUK-Codes sind erst nach dem Herausnehmen und Einstecken der SIM-
Karte in ein gewöhnliches Mobiltelefon möglich.
5. M
ONTAGE
Bei der Montage ist zu beachten, dass das GSM LT-1 Modul nicht in der Nähe von
Elektroinstallationen betrieben wird, weil es dann inkorrekt funktionieren kann. Ganz
besonders ist darauf zu achten, dass das Kabel vom Modul zum Telefonanschluss der
Alarmzentrale richtig verlegt wird.
Die Stromversorgung des Moduls und des GSM-Telefons darf nur bei
angeschlossener externer Antenne eingeschaltet werden.
Bei der Montage müssen folgende Schritte strikt in der nachstehenden Reihenfolge
durchgeführt werden:
1. Komplette Verkabelung herstellen.
2. Stromversorgung des Moduls einschalten (die SIM-Karte soll dabei nicht eingesteckt sein).
3. Mit einem Telefonapparat mit MFV-Funktion oder mit dem Computerprogramm DLOAD10
die Betriebsparameter des Moduls programmieren (u.a. PIN-Code).
4. Stromversorgung ausschalten.

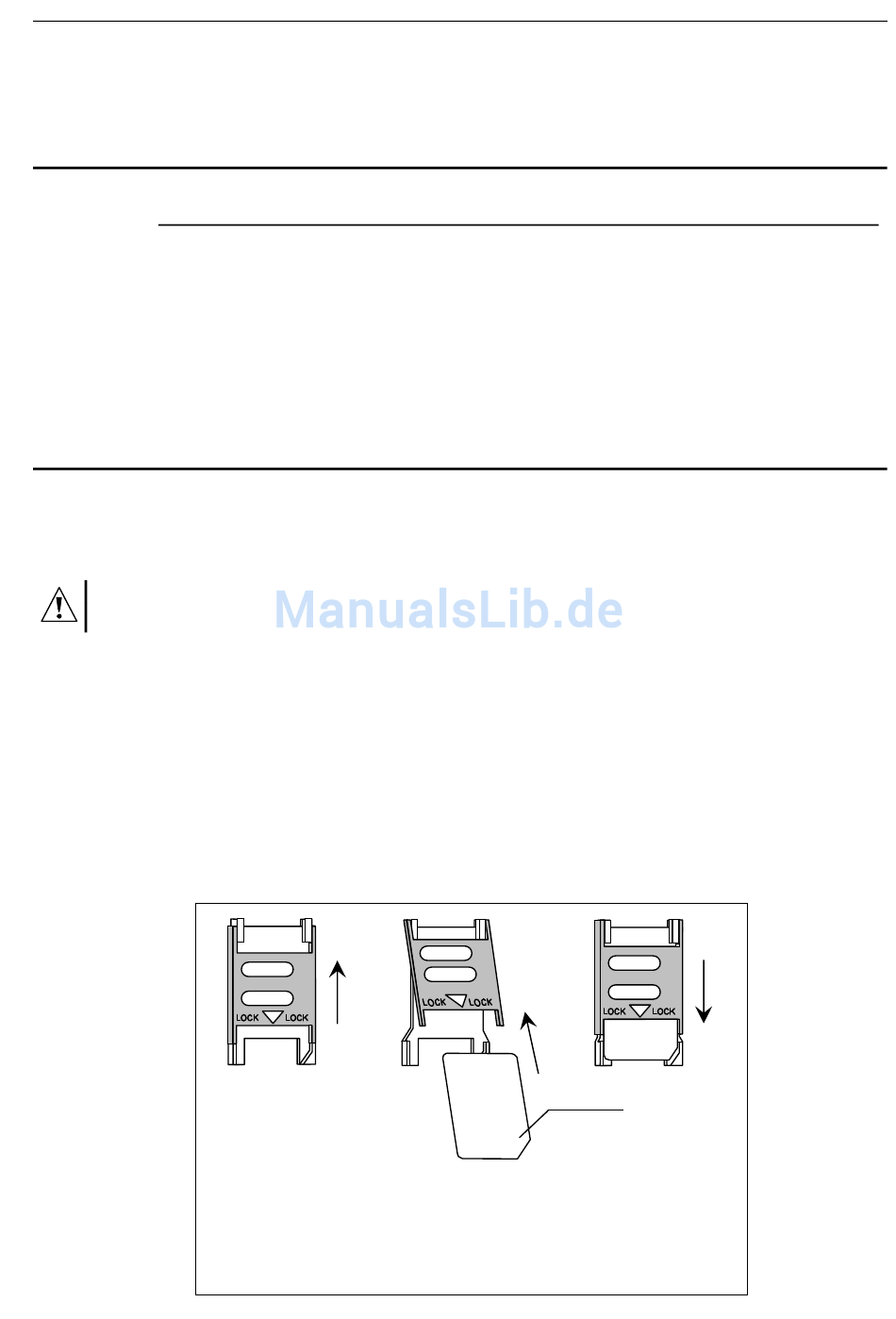

5. SIM-Karte in den Steckplatz einschieben (siehe Abb. 3).
6. Stromversorgung einschalten.
GSM-T
ELEFONS
1. Deckel der Karte
nach oben
verschieben
Abbildung 3. Einstecken der SIM-Karte.
SATEL
SIM-Karte
2. Deckel anheben
und Karte in die
Führung
einschieben
3. Deckel zudrücken
und nach unten
verschieben, um
zu blockieren
5
