4
KLEMMEN:
+12V
- Speiseeingang (12V DC ±15%)
GND
- Masse (0V)
FLT
- Ausgang zur Störungsanzeige – GSM-Telefon gestört oder außer Reichweite
(OC; 50 mA)
R-1, T-1 - interne
Fernsprechers)
Der Ausgang FLT ist eine Sammelanzeige, die bei einer Störung aktiviert wird, wenn das
Modul die Kommunikation mit der Basisstation 2 Minuten lang nicht bestätigt. Die Ursache
kann eine Telefonstörung (z.B. Beschädigung des Apparates, oder Fehlen der SIM-Karte)
oder Antennenstörung sein (z.B. Beschädigung des Antennenkabels) oder Verlust der
Reichweite aus anderen Gründen. Die Signalisierung der Störung wird spätestens nach 30
Sekunden ab dem Wegfall der Störungsursache beendet.
Im aktiven Zustand wird der Ausgang FLT an Masse gelegt. Der Ausgang FLT kann an einen
Eingang der Alarmzentrale angeschlossen werden bzw. er kann unmittelbar ein Relais
ansteuern (man kann ihn maximal mit 50 mA belasten).
LEUCHTDIODEN (LED):
Das Modul signalisiert dem Betreiber seinen Zustand mit Hilfe von 4 LEDs. Die Leuchtweise
der Dioden STAT und SIG hängt von dem Status des Moduls ab und vermittelt die
nachstehend bezeichneten Informationen. Der Leuchtzyklus der Dioden dauert etwa
4 Sekunden und wird nach 1 Sekunde wiederholt.

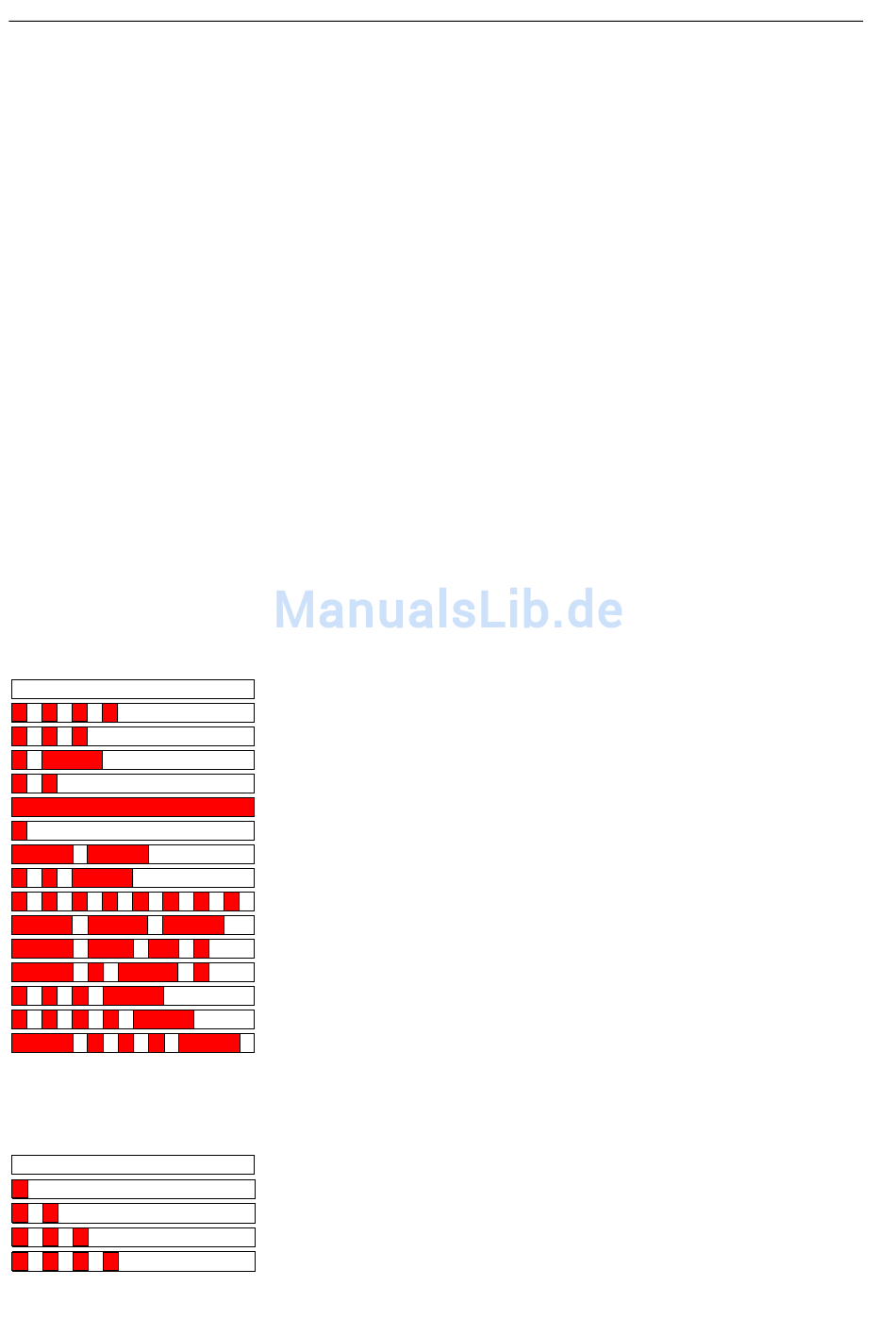

STAT - signalisiert den Status des Moduls durch eine bestimmte Blinksequenz mit einer
festgelegten Länge. Nachstehend sind symbolisch die einzelnen Zyklen
verschiedener Leuchtweisen der LED dargestellt und beschrieben. Volles Feld -
LED leuchtet, leeres Feld – LED erloschen:
SIG
- zeigt den Pegel des durch das GSM-Telefon empfangenen Antennensignals: (LED
erloschen, wenn das Modul eine Störung am Ausgang FLT zeigt):
Bedienungsanleitung
Fernsprechleitung
- (kein Leuchten) keine Spannungsversorgung
- PIN-Code fehlt
- falscher PIN-Code
- PUK-Code erforderlich
- keine Kommunikation mit dem GSM-Telefon
- Verbindung aktiv
- Modul arbeitet korrekt
- Neustart des Moduls nach dem Einschalten
- Code PH-SIM PIN erforderlich
- SIM-Karte fehlt
- SIM-Karte beschädigt
- SIM-Karte belegt
- falsche SIM-Karte
- Code PIN2 erforderlich
- Code PUK2 erforderlich
- anderer Fehler
- kein Mobilfunk-Signal
- Signalstärke 1
- Signalstärke 2
- Signalstärke 3
- Signalstärke 4 (Höchstpegel)
(Anschluss
einer
Alarmzentrale
oder
GSM LT-1
eines
