Satel CA-64 PP Handbuch

MODUL DER EIN- UND AUSGÄNGE
MIT NETZTEIL
CA-64 PP
UNTERZENTRALE
Das Erweiterungsmodul CA-64 PP (auch als Unterzentrale bezeichnet) ist für die
Zusammenarbeit mit der Alarmzentrale CA-64 bestimmt. Es ermöglicht einen Ausbau
des Alarmsystems um acht (8) Eingänge und acht (8) Ausgänge (4 Relaisausgänge
und 4 OC-Ausgänge). Die Eigenschaften der Eingänge und die Funktionseigen-
schaften der Ausgänge sind identisch wie die Eigenschaften der Ein- bzw. Ausgänge
der Hauptplatine der Zentrale.
An die Eingänge des Moduls können Melder-Typ wie NO und NC angeschlossen
werden. Die Eingänge können in der Konfiguration mit einzelnem Parameter (EOL –
Schaltung mit Widerstand 2,2kΩ geschlossen) und mit doppeltem Parameter (2EOL -
Schaltung mit zwei Widerständen 1,1kΩ geschlossen) arbeiten. Jeder Eingang kann
individuell parametriert werden und für jeden von ihnen kann eine von vielen
Reaktionsarten für den Fall einer Verletzung gewählt werden.
individuell parametriert
Signalisierungstypen zur Auswahl.
Das Modul hat ein eingebautes Impulsnetzgerät mit einer Leistung von 2,2 A, einen
Kurzschlussschutz des Speiseausgangs sowie ein Auflade- und Kontrollsystem des
Akkus, mit Abschaltung des entladenen Akkus.

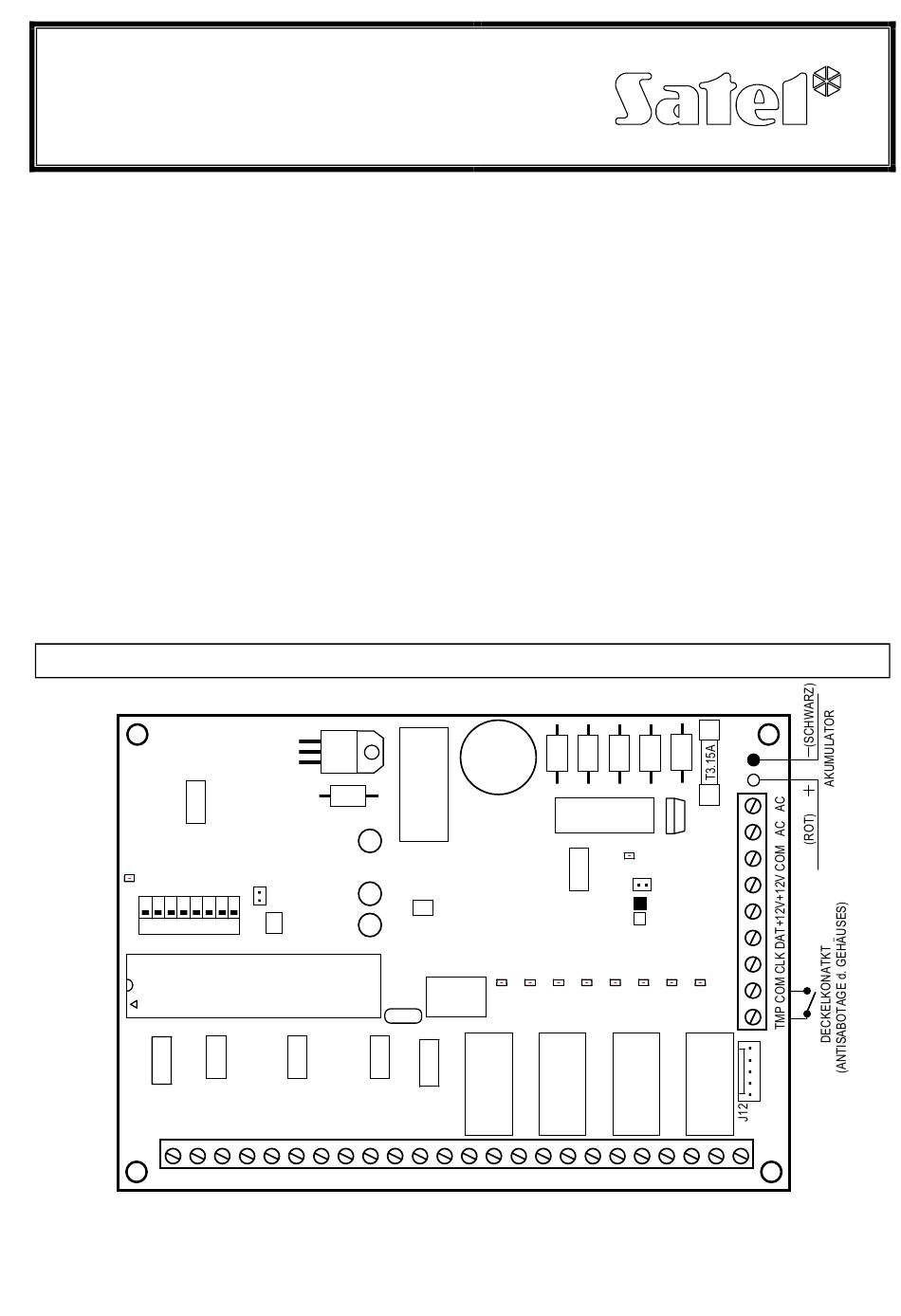

BESCHREIBUNG DES MODULS
D9
ON
1 2 3 4 5 6 7 8
CA-64 PP
Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8 C1 NC1 NO1 C2 NC2 NO2 C3 NC3 NO3 C4 NC4 NO4
werden und
RESET
für den selbigen
5W0.1ΩJ
OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8
ca64pp_de 03/02
Jeder Ausgang kann
stehen auch mehrere
D10
J28
350mA
700mA
+12V
OUT8
OUT7
OUT6
OUT5
®
