Contenido del suministro
Módulo de pesaje completamente montado con biela y sin célula de carga RTN. Encon­
trará información adicional sobre la célula de carga correspondiente en nuestra hoja de
características de la célula de carga RTN.
ATENCiÓN
En lugar de la célula de carga se encuentra montada una célula de carga postiza. Ésta se
ha instalado conforme a las características técnicas arriba indicadas. Tenga en cuenta
que una vez montado el contenedor deberá tener la capacidad de elevarse al menos
10 mm para permitir la sustitución de la célula postiza por la célula de carga RTN verda­
dera.

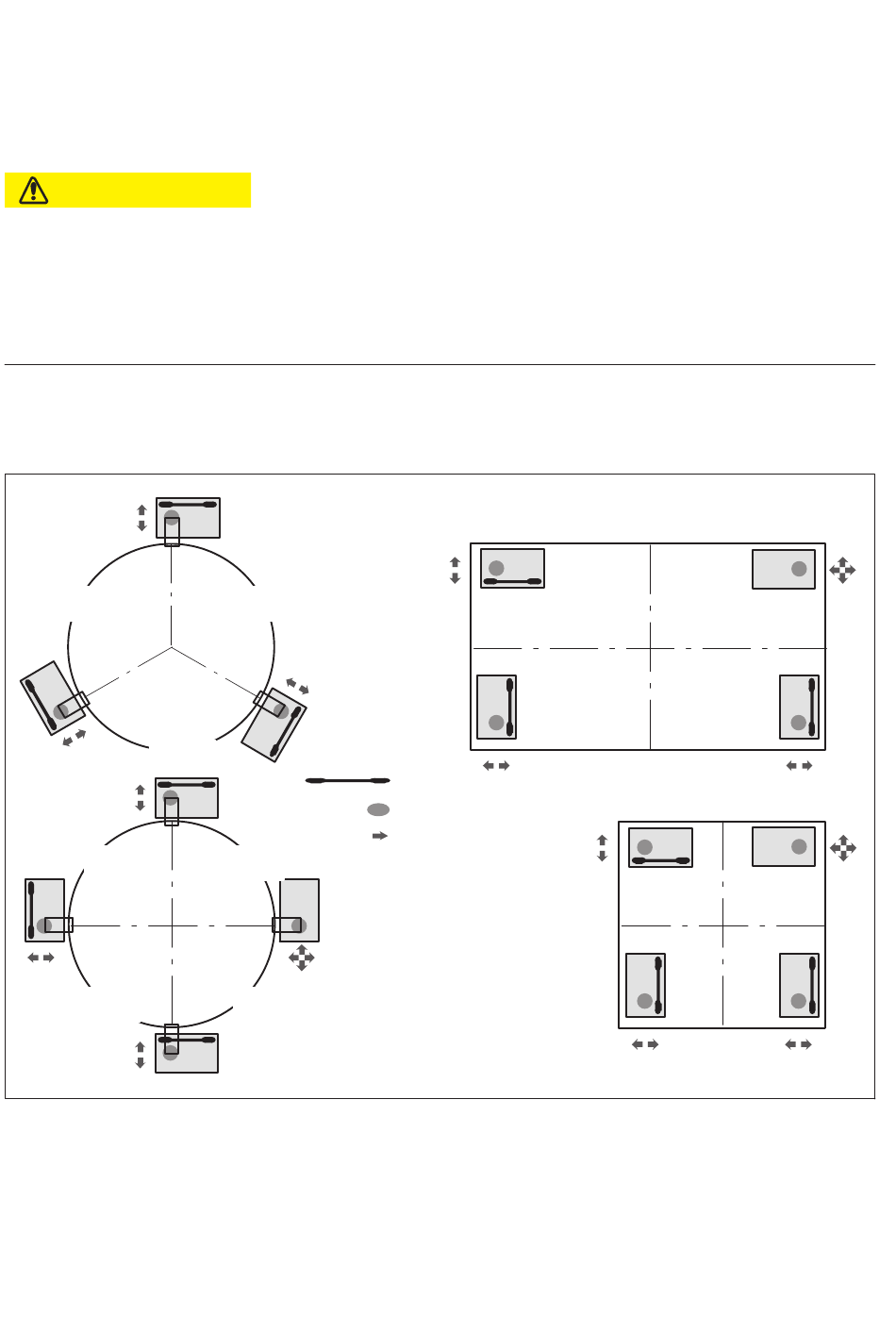

Ejemplo de montaje para módulos de pesaje con biela
120°
120°
90°
90°
24
120°
Biela
Introducción de la carga
Grado de libertad
90°
Atención:
La colocación de cojinetes se
representa solo desde el
punto de vista del pesaje.
La seguridad en cuanto la
capacidad de soporte y
90°
estabilidad debe verificarse y
garantizarse por el
explotador.
RTN/M2
CARACTERÍSTICAS TÉCNICAS
