HBK RTN/M2 Montageanleitung Seite 74

o
N de commande
1-RTN/M2LB33T
1-RTN/M2B33T
Etendue de la fourniture
Module de pesage entièrement prémonté avec tirant transversal sans peson RTN. La
notice technique des pesons RTN contient des informations complémentaires pour le
peson approprié.
ATTENTION
Un faux peson est monté au lieu du peson. Le faux peson conforme aux caractéristiques
techniques ci‐dessus. Veuillez prêter attention au fait que le réservoir monté doit être
soulevé de 10 mm au moins pour remplacer le faux peson par un peson RTN.

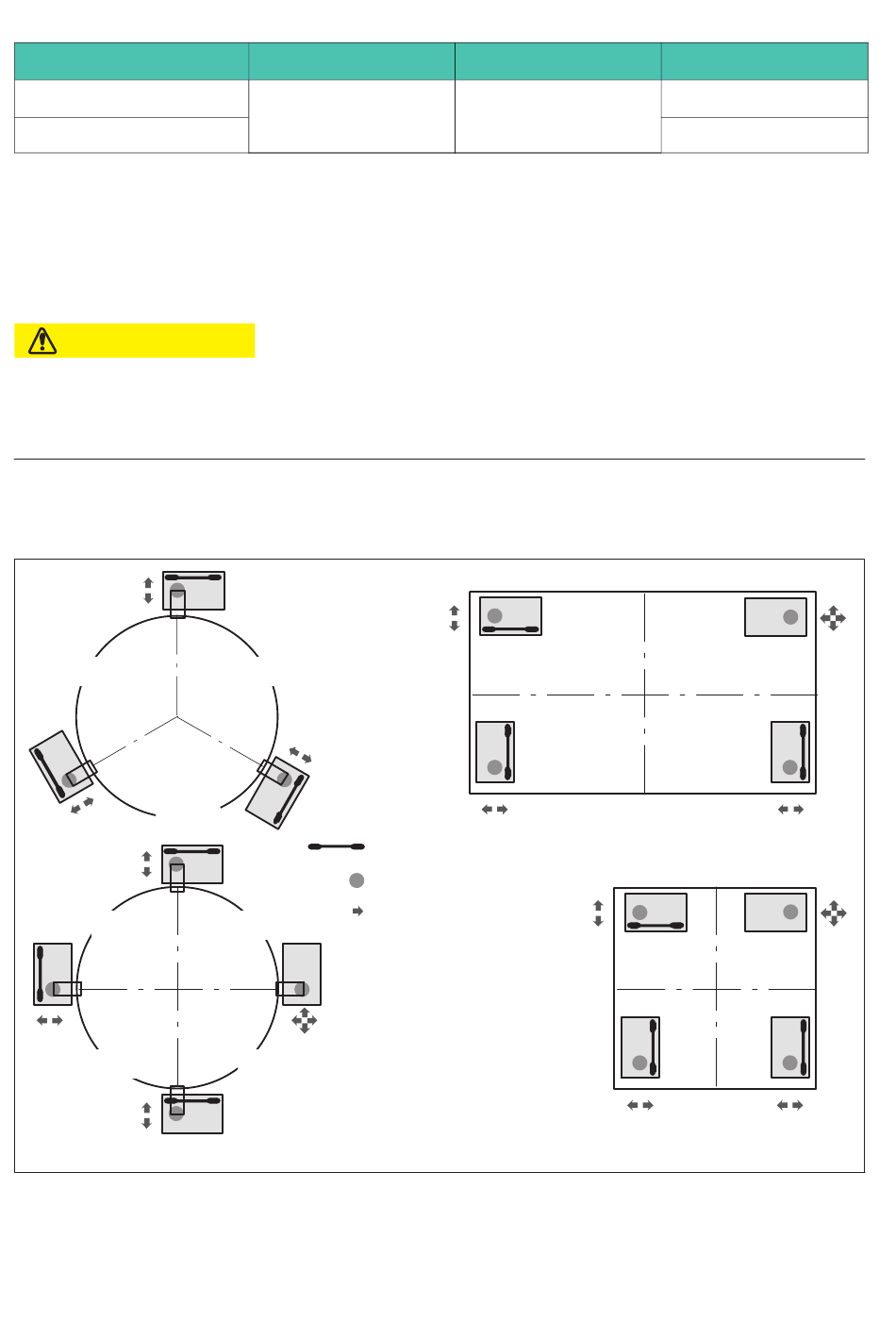

Exemples de montage de modules de pesage avec tirant transversal
120°
120°
90°
90°
24
Capacité maxi
33 t
120°
tirant transversal
application de charge
degré de liberté
90°
Attention:
Les dispositions des pali­
ers représentées ne con­
sidèrent que les aspects
de pesage. La sécurité de
support et la stabilité stati­
90°
que doivent en tout cas
être vérifiées et assurées
par l'opérateur.
Matériau
acier étamé
CARACTÉRISTIQUES TECHNIQUES
Version
AVEC tirant
SANS tirant
RTN/M2
