HBK RTN/M2 Montageanleitung Seite 61

Inter­
stice: 1
mm
5 tôles, maxi, pour la compensation en hauteur

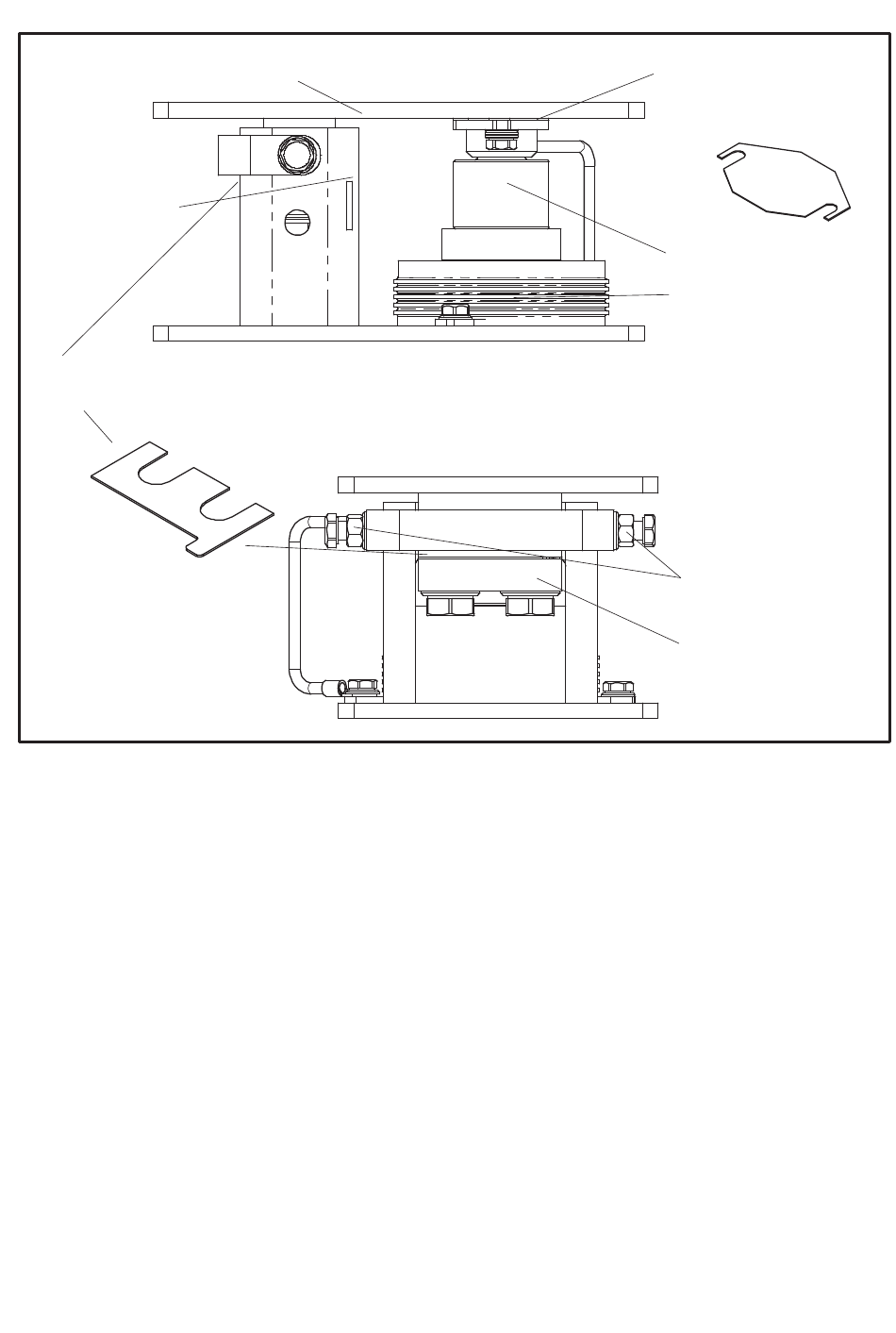

Fig. 4.2 Montage des tôles de compensation avec la version 10 t ... 33 t
RTN/M2
PRÉPARATIFS AU MONTAGE
Plaque de supérieure
5 tôles, maxi, pour la
compensation en
hauteur
Mannequin
Palier
Butées latérales
Verrou transversal
(Sécurité
anti‐soulèvement)
11
