Mechanische Installation für 8200 motec

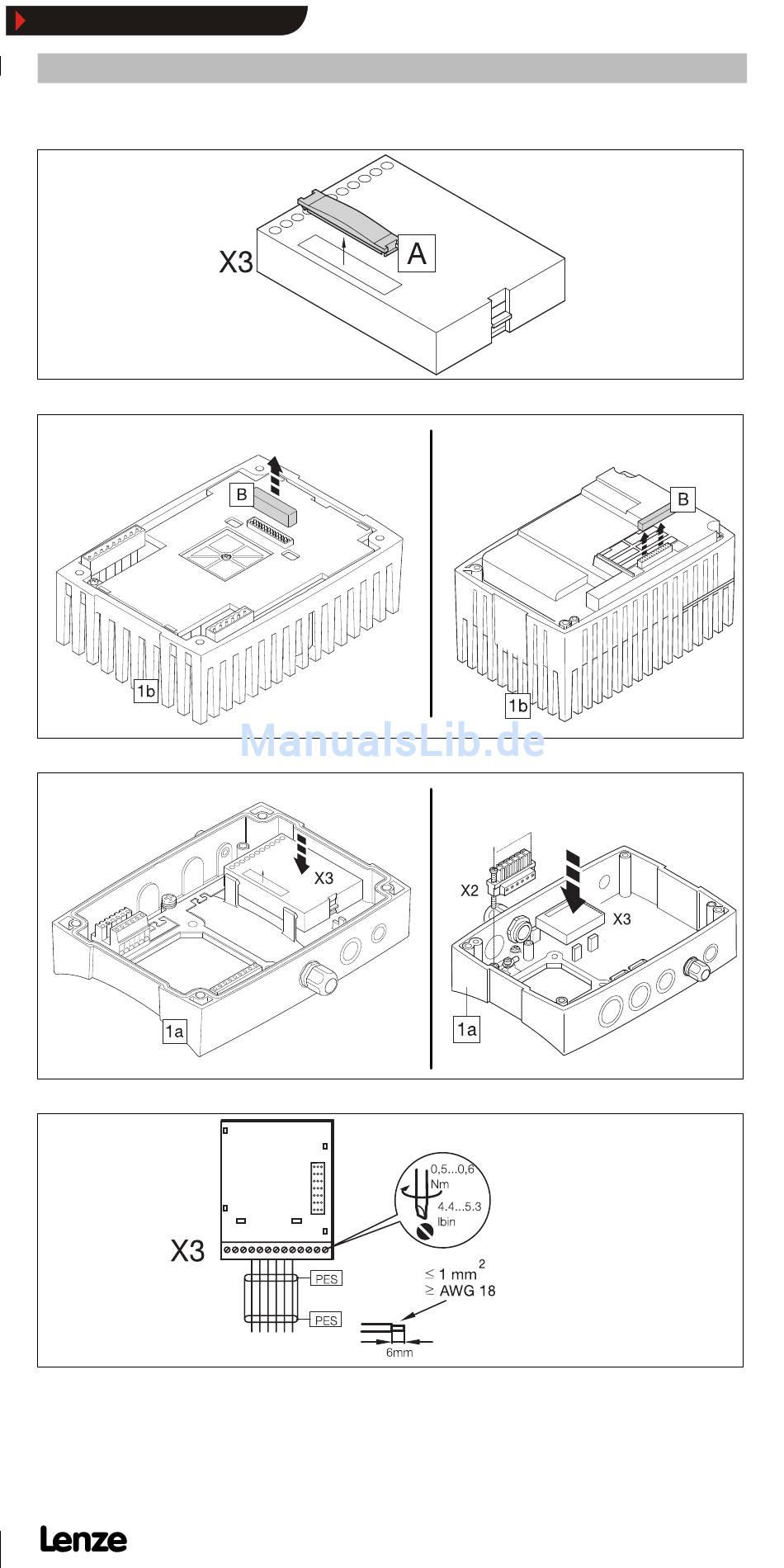

1. Schutzkappe [A] des Funktionsmoduls X3 entfernen.
2. FIF-Abdeckkappe [B] vom Elektronikmodul [1b] entfernen und aufbewahren.
E82MV251 / 371
8200m1_005
3. Funktionsmodul X3 im Trägergehäuse [1a] einsetzen.
E82MV251 / 371
8200m1_004
4. Klemmen des Funktionsmoduls belegen.
E82MV551 ... 222
E82MV551 ... 222
- 3 -
8200M1_006
8200mot024
8200mot025
PES:
HF-Schirmabschluß durch
PE-Anbindung
8200m1_007
EDK82ZAFS 1.0
