REGOLAZIONI

ISTRUZIONI E AVVERTENZE PER LE REGOLAZIONI

AVVERTENZA: Prima di eff ettuare
qualsiasi tipo di regolazione, attivare tutti i
dispositivi di sicurezza previsti e valutare se
sia necessario informare adeguatamente il
personale che opera e quello nelle vicinanze.
In particolare chiudere i rubinetti alimenta-
zione gas ed impedire l'accesso a tutti i di-
spositivi che potrebbero, se attivati, provo-
care condizioni di pericolo inatteso causando
danni alla sicurezza e alla salute delle perso-
ne.

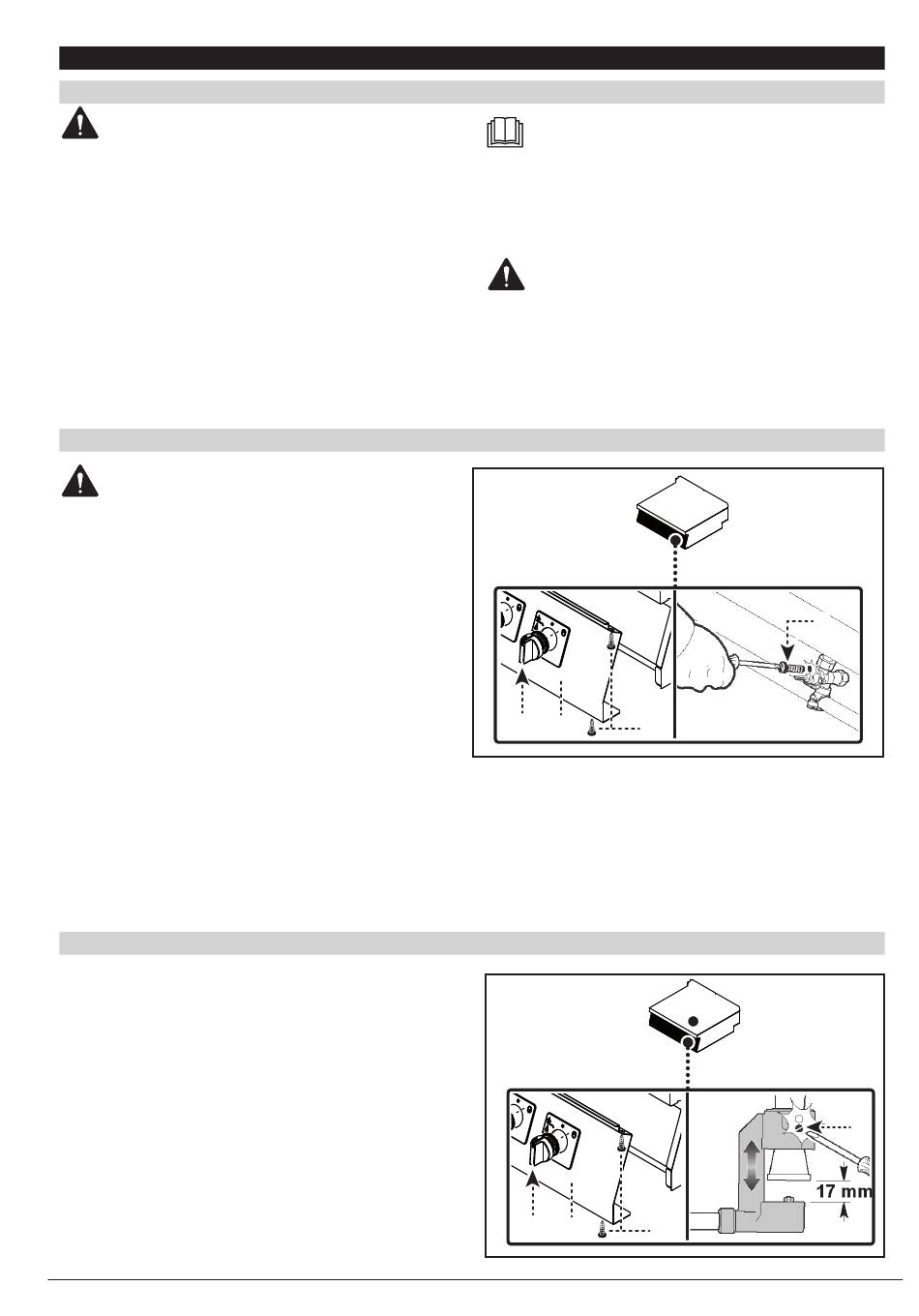

REGOLAZIONE MINIMO RUBINETTO VALVOLATO GAS

AVVERTENZA: Prima di eff ettuare
questa regolazione è necessario verifi care
che la pressione del gas di alimentazione sia
conforme al valore della pressione nominale
relativa allo stesso tipo di gas (vedi tabella in
fondo al manuale).
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Estrarre l'iniettore (D) e sostituirlo con quello
4)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Avvitare a fondo l'iniettore.
5)

REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO (4 KW)

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Allentare la vite (D).
4)
Regolare la posizione del supporto bruciato-
5)
re (E) ad una distanza di 17 mm e avvitare la
vite (D).
Rimontare il cruscotto (B) e la manopola (A)
6)
ad operazione ultimata.
3386371_inst
REGOLAZIONI
no solo se il tipo di gas da allacciare è diver-
so da quello di collaudo, dopo avere ese-
guito la trasformazione dell'alimentazione
(vedi pag.12).
no essere eff ettuate da personale autoriz-
zato e qualifi cato, nel rispetto delle leggi vi-
genti in materia.
6)
7)
NOTA: Queste regolazioni si eff ettua-
AVVERTENZA: Le regolazioni devo-
A C
B
Dopo la regolazione sigillare la vite con ver-
nice.
Rimontare il cruscotto (B) e le manopole (A)
ad operazione ultimata.
A C
B
ITALIANO
D
D
13
