Funktionsbeschreibung - Kessel Aqabull Anleitung

Die Pumpeinheit besteht aus einer mehrstufigen, selbstan-

2.3 Funktionsbeschreibung:

saugenden Kreiselpumpe und dem Druckschaltautomaten.
Der wartungsfreie Druckschaltautomat verfügt über eine be -
darfsorientierte Ein- und Ausschaltautomatik, die eventuelle
Druckschläge aufnimmt, einen in te grierten Trockenlauf-
schutz sowie über eine Rückschlagklappe. Die Pumpenein-
heit befindet sich hinter der Montagetüre und sitzt auf
Schwin gungsdämpfern, um ein minimales Betriebsge räusch
zu gewährleisten.
Entsteht im Betriebswassernetz durch Einschalten eines
Regenwasserbetrieb:
Verbrauchers ein Druckabfall, schaltet die Kreiselpumpe
über den Druckschaltautomaten ein. Das Regenwasser wird
aus der Zisterne angesaugt und über den Druckleitungsan-
schluß des Druckschaltautomaten in das Betriebswasser-
netz eingespeist. Wird der Verbraucher abgestellt, schaltet
der Druckschaltautomat mit einer kurzen Nachlaufzeit ab.
Durch dieses strömungsabhängige Abschalten wird ein kon-
stanter Druck gewährleistet.

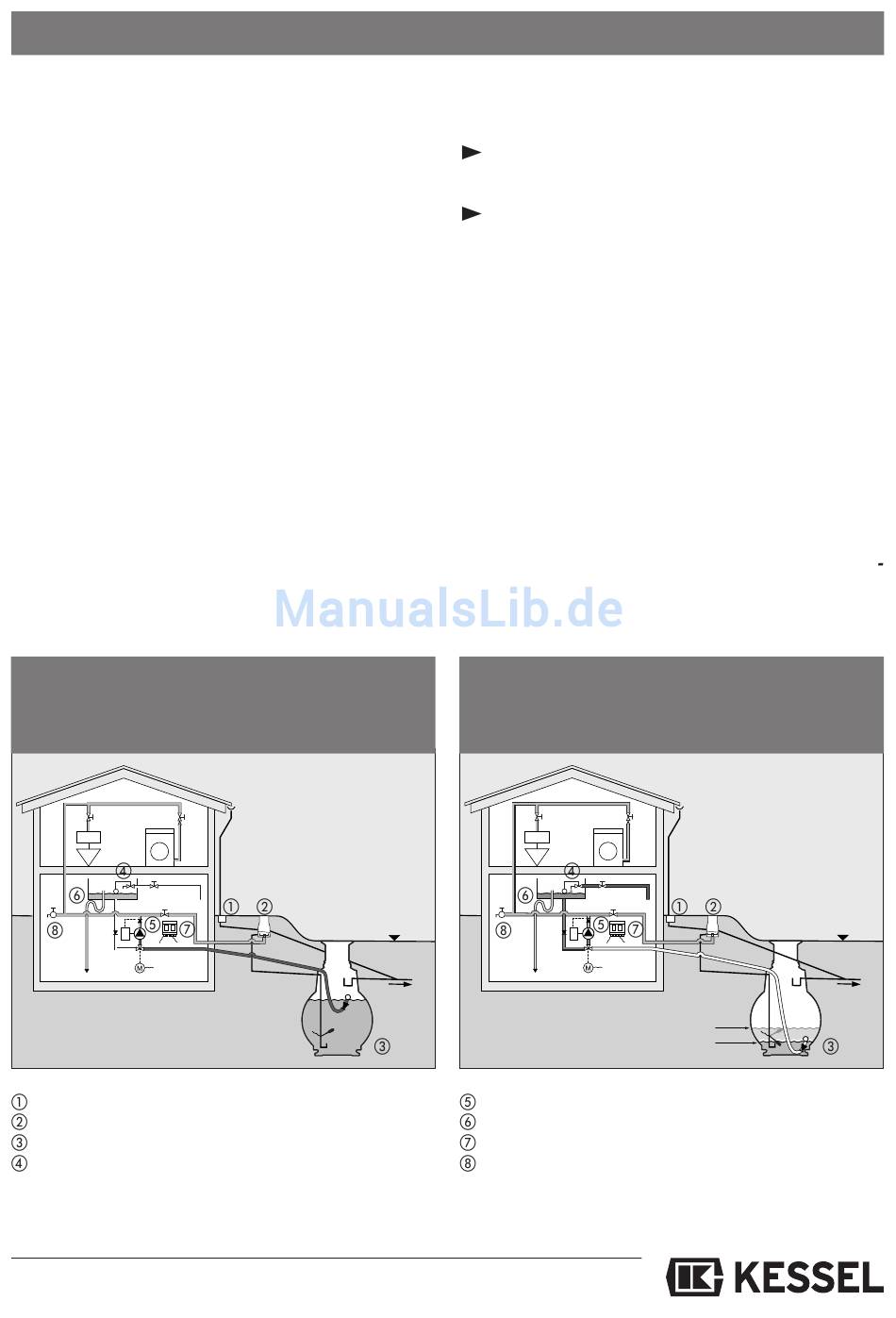

Fließschema
Regenwasserbetrieb
Regenablauf
Regenwasserfilter
Regenwasserspeicher mit Einbauten
Trinkwassernachspeisung
2. Allgemeines
Zur Steuerung der vollautomatischen Trinkwassernachspei-
Nachspeisebetrieb mit Trinkwasser:
sung sind 2 verschiedene Schaltgeräte erhältlich.
Trinkwassernachspeisung über einen in der Zisterne ange-
brachten Schwimmerschalter.
Beim KESSEL-Schaltgerät Aqatronic
stand der Zisterne über einen Ultraschallsensor ermittelt und
am Schaltgerät digital angezeigt. Bei Rückstau aus dem Ka -
nal erscheint eine optische wie akustische Warnung (bei
Einstellung des Alarmpunktes). Es wird automatisch auf
Trinkwasserbetrieb umgestellt. Weitere Schaltpunkte kön -
nen beliebig programmiert werden.
Bei beiden Schaltgeräten kann die Trinkwassernachspei-
sung auch manuell aktiviert werden.
Wird in der Zisterne ein definierter minimaler Wasserstand
un terschritten, öffnet das Schaltgerät im Bedarfsfall ein 3-
Wege Umschaltventil. Trinkwasser wird direkt aus dem
Trinkwassernachspeisebehälter gesaugt und in das Be-
triebswassernetz ge fördert. Über das Schwimmerventil im
Trinkwassernachspeisebehälter wird automatisch nur soviel
Trinkwasser nach gespeist, wie gerade benötigt wird. Sobald
der Zisterne wieder Regenwasser zufließt, schaltet das Aqa
tronic
Fließschema
Nachspeisebetrieb
Rückstauebene
Versickerung
oder
Kanalanschluß
Pumpe mit Druckschaltautomat
Notüberlauf mit Geruchverschluß
Schaltgerät Aqatronic S
Brauchwasserleitung
7
Das KESSEL-Schaltgerät Aqatronic
-Schaltgerät wieder auf Regenwasserbetrieb um.
®
Nachspeisung aus
Nachspeisung ein
S steuert die
®
K wird der Füll-
®
Rückstauebene
Versickerung
oder
Kanalanschluß
