ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

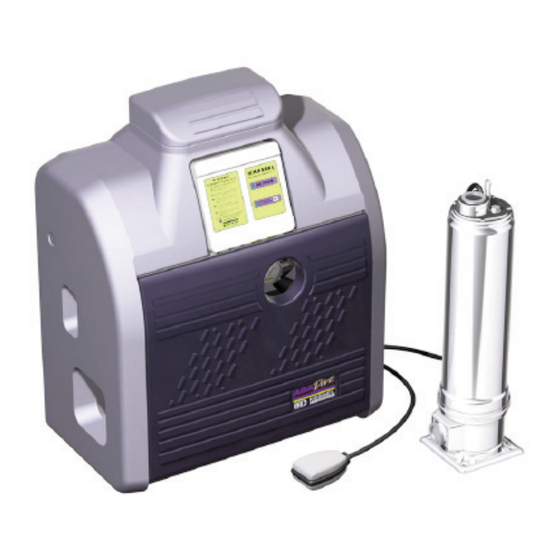

KESSEL-Regenwasserpumpanlage
Aqadive
®
mit Schaltgerät Aqatronic und
Aqaset Montagesatz
€
Aqadive
mit Schaltgerät Aqatronic
€
Aqadive
mit Schaltgerät Aqatronic
Aqaset Montagesatz
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 05/09-HG
Inbetriebnahme
Datum
€
€
Einweisung
Ort
S
Art.-Nr. 85 601
K
Art.-Nr. 85 801
Art.-Nr. 85 602
Produktvorteile
Steckfertige Kompakteinheit
Keine Pumpengeräusche im
Haus durch Pumpenaufstel-
lung in der Zisterne
Geprüft nach DIN 1998
Hohe Betriebssicherheit
Bundesweites Servicenetz
Stempel Fachbetrieb
Sach-Nr. 010-201
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel Aqadive K
Inhaltszusammenfassung für Kessel Aqadive K
- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL-Regenwasserpumpanlage Aqadive ® mit Schaltgerät Aqatronic und Aqaset Montagesatz € € Aqadive mit Schaltgerät Aqatronic Art.-Nr. 85 601 € € Aqadive mit Schaltgerät Aqatronic Art.-Nr. 85 801 Aqaset Montagesatz Art.-Nr. 85 602 Produktvorteile Steckfertige Kompakteinheit Keine Pumpengeräusche im...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, daß Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte den- noch sofort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die Anweisungen in Kapitel „Gewährleistung“...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ....................Seite 2. Allgemeines Einsatzbereich ............Seite Anlagenbeschreibung Aqadive ® ........Seite Anlagenbeschreibung Aqaset ........Seite Funktionsbeschreibung..........Seite 3. Technische Daten Abmessungen und Gewicht ........Seite Schaltgerät..............Seite Magnetventil..............Seite Druckschaltautomatl ...........Seite Schwimmerschalter mit Sattelstecker ......Seite Mehrstufige Unterwasser-Vertikalkreiselpumpe..Seite 4. Einbau und Montage Wandmontage Aqadive ® ..........Seite 10 Wandmontage Aqaset..........Seite 10 Anschluß... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Das Personal für Montage, Bedienung, Wartung und Reparatur muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Perso- nals müssen durch den Betreiber genau geregelt sein. Die Betriebssicherheit der gelieferten Anlage ist nur bei bestimmungsgemäßer Verwendung gewähr- leistet. -
Seite 5: Allgemeines
2. Allgemeines 2.1 Einsatzbereich: Das Betriebswasser kann zum Garten gießen, für die Toilet- Die KESSEL-Regenwasserpumpanlage Aqadive ® und Aqa- tenspülung, zum Wäsche waschen und als Putzwasser ver- set sind Druckerhöhungsanlagen. Sie dienen der Betriebs- wendet werden. wasserversorgung von Ein- und Zweifamilienhäusern. Durch Die Systeme Aqadive ®... -
Seite 6: Anlagenbeschreibung Aqaset
1.4 Notüberlauf 3.4 Druckschaltautomat 1.5 Magnetventil Trinkwassernachspeisung 3.5 Eingang Druckschaltautomat Schaltgerät 3.6 Ausgang Druckschaltautomat 3.7 Taster „RESET“ 2.3 Anlagenbeschreibung Aqaset Die KESSEL-Regenwasserpumpanlage Aqaset besteht aus den folgenden Baugruppen: (Nachspeiseeinheit) (Pumpeinheit) 1.1 Trinkwassernachspeisetrichter 3.1 Tauchpumpe 1.2 Magnetventil 3.2 Sauganschluß Tauchpumpe (Schalteinheit) 3.3 Druckanschluß... -
Seite 7: Funktionsbeschreibung
TW-Nachspeisung zwei verschiedene Schaltgeräte erhält- Verbrauchers ein Druckabfall, schaltet die Tauchpumpe über lich. den Druckschaltautomaten ein. Das Regenwasser wird aus ¢ Das KESSEL-Schaltgerät Aqatronic der Zisterne angesaugt und über den Ausgang des Druck- S steuert die ® schaltautomaten in das Betriebswassernetz eingespeist. -
Seite 8: Technische Daten
3. Technische Daten 3.1 Abmessungen und Gewicht Aqadive ® Aqaset Druck Aus- gang Druck Eingang Trinkwasser zum Speicher Fließrichtung Fließrichtung DN 50 Breite x Höhe 629 x 614 mm Abb. zeigt Art. Nr. 85 801 Art.Nr. 85 602 Fließrichtung Tiefe: 235 mm 3.2 Schaltgerät Wiederinbetriebnahme nach Trockenlauf der Pumpe durch Die technischen Daten entnehmen Sie bitte der beiliegenden... -
Seite 9: Mehrstufige Unterwasser-Vertikalkreiselpumpe
3. Technische Daten 3.6 Mehrstufige Unterwasser-Vertikalkreispumpe Spannung / Frequenz 230 V AC / 50 Hz Sauganschluß 1 1/4 ʼʼ IG Leistungsaufnahme 1000 W Druckanschluß 1 1/4 ʼʼ IG Isolationsklasse Materialien rostfrei Drehzahl 2800 min Betriebstemperatur max. 40°C Thermoschutz integriert Abmessungen lxbxh in mm: 580 x 150 x 150 Netzanschlußkabel 10 Meter... -
Seite 10: Einbau Und Montage
4. Einbau und Montage Das Kapitel „Sicherheitshinweise“ ist zu beachten! Die KESSEL-Regenwasserpumpanlage aus der Ver- packung nehmen und die Transportsicherungen entfernen. Im gleichen Karton befindet sich auch das Zubehör. Die KESSEL-Regenwasserpumpanlage ist in trockenen, frostfreien und belüfteten Räumen zu installieren. -
Seite 11: Anschluß Notüberlauf
¢ Wir empfehlen zur Ansaugung aus dem Regenwasser- überlaufende Wasser ohne Anschluß an die Kanalisation über den Notüberlauf aus der Grundeinheit herauszuführen, speicher den KESSEL-Ansaug-Fein-/Grob-Filter schwim- da im Normalbetrieb kein Wasser austritt. mend Art-Nr. 85050/85051. Mit dieser Ansaugleitung wird das Regenwasser aus der saubersten Zone, ca. 15 cm un- Ist kein Bodenablauf vorhanden, wird der Notüberlauf DN 70... -
Seite 12: Verbindung Zisterne - Grundeinheit
Druckleitung Nachspeisung in die Zisterne Leitungsführung links/rechts: ¢ Beim Übergang der Leitungen von der Zisterne in einen Kellerraum sollte die rückstausichere KESSEL-Leerrohrab- dichtung (Art-Nr. 85412) eingesetzt werden. ¢ Die Nachspeiseleitung sollte nicht vor dem Regenwas- Trinkwasserleitung serfilter münden. Wasserverluste bei verunreinigtem Filter und Verkalkung des Filtergewebes könnten die Folge sein. -
Seite 13: Elektroanschluß
Beachten Sie außerdem das Ka- die Doppelsteckdose an einem geschützten Platz seitlich pitel „Sicherheitshinweise“ sowie die Bedienungsanlei- über halb der Anlage zu installieren. tung des eingesetzten Schaltgerätes. Für die Installation der KESSEL-Regenwasserpumpanlage Aqabull ® ist eine Doppelsteckdose mit Schutzkontakten er- forderlich. -
Seite 14: Inbetriebnahme
Ansaugen aus der Sedimentschicht verhindert. ® ¢ Sämtliche Anschlüsse sind auf Dichtheit zu prüfen. (Aqaset) muß in Betrieb genommen werden. Die Original- ¢ Die KESSEL-Regenwassernutzanlage ist nun betriebs- Bedienungsanleitung ist dabei zu beachten. bereit. 6.2 Nachspeisebetrieb ¢ Das Absperrventil Trinkwasser ist vorsichtig zu öffnen. -
Seite 15: Inspektion Und Wartung
Laufe der Zeit aus. In regelmäßigen Abständen ist ¢ Bei Frostgefahr ist die Pumpe zu entleeren. dieser zu befüllen um Geruchsbelästigungen zu ver- ¢ Bei längerem Stillstand der KESSEL-Regenwasser- meiden. ¢ Um das Eindringen von Fremdkörpern in den Nach- pump anlage sollten der Pumpenkörper und der Druck-... -
Seite 16: Störungen Und Abhilfemaßnahmen
8. Störungen und Abhilfemaßnahmen Das Kapitel Sicherheitshinweise ist zu beachten! ¢ Reparaturen und Instandsetzungen an der elektrischen Anlage und an der Pumpeneinheit dürfen nur von ei- nem Elektrofachmann oder von der KESSEL-Kundendienstabteilung vorgenommen werden. Mögliche Fehler Ursache Abhilfemaßnahme Motor läuft nicht an Netzspannung fehlt Überprüfen, ob Netzstecker in Steck-... -
Seite 17: Ersatzteile Und Zubehör
9. Ersatzteile und Zubehör 9.1 Ersatzteile ZSB-Schaltgerät Aqatronic S 210-075 017-012 Scheibe 210-069 + Schwimmerschalter 017-095 Zylinderschraube 210-315 ZSB-Schaltgerät Aqatronic K 210-035 Mutter1 1/4“ 134-025 PT-Schraube 210-034 Reduzierung 1 1/4“ x 1“ 234-003 Grundbehälter 210-036 Druckschaltautomat 234-002 Deckel 210-072 T-Stück 234-005 Montagetür 210-103... -
Seite 18: Zubehör
KESSEL-Leerrohrabdichtung 85 412 DN 150 aus Kunststoff Mit je zwei Dichtungen DN 32 / DN 40, einer Dichtung DN 50 und je einem Blindstopfen DN 40 und DN 50. Passend für KESSEL-Regenwasserpump- ® ® anlagen Aqabull / Aqadive und Regen- wasserfilter mit/ohne Rückspüleinheit... - Seite 19 Artikelbeschreibung Art. Nr. weite Karton Palette KESSEL-Lecksonde 80 085 optische Sonde mit 5 m Kabel, zur Sicherheitsüberwachung des Wasserstandes im Nachspeise- behälter der KESSEL-Regenwasser- ® ® pumpanlage Aqabull / Aqadive ® Schaltgerät Aqatronic KESSEL-Hinweisaufkleber 85 073 1 Satz „Kein Trinkwasser“...
-
Seite 20: Gewährleistung
10. Gewährleistung 1. Ist eine Lieferung oder Leistung mangelhaft, so hat KESSEL Über die gesetzliche Regelung hinaus erhöht die KESSEL nach Ihrer Wahl den Mangel durch Nachbesserung zu besei- GmbH die Gewährleistungsfrist für Leichtflüssigkeitsabschei- tigen oder eine mangelfreie Sache zu liefern. Schlägt die der, Fettabscheider, Schächte, Kleinkläranlagen und Regen-... -
Seite 21: Eu-Konformitätserklärung
EU - KONFORMITÄTSERKLÄRUNG nach der Maschinenrichtlinie 89/392/EWG, der Niederspannungsrichtlinie 73/23/EWG und der Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG. Der Hersteller KESSEL GmbH, D-85101 Lenting erklärt, daß die Produkte KESSEL-Regenwasserpumpanlage Aqaset und KESSEL-Regenwasserpumpanlage Aqadive ® mit Schaltgerät Aqatronic S / K ®... - Seite 22 Notizen...
-
Seite 23: Übergabeprotokoll
Telefon / Telefax __________________________________________________________ Planer __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Ausführende Sanitärfirma __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ KESSEL-Kommissions-Nr.: Abnahmeberechtigter __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Anlagen-Betreiber __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Übergabeperson __________________________________________________________... -
