Kessel Aqatronic S Anleitung Für Einbau, Bedienung Und Wartung
Inhaltsverzeichnis
ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

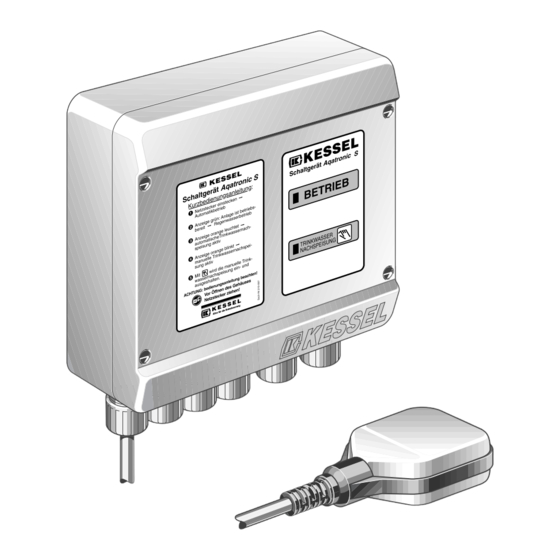

KESSEL - Schaltgerät Aqatronic
für KESSEL-Regenwasserpumpanlagen Aqabull
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
®
S
Art. Nr. 85 025
Produktvorteile
Inklusive Schwimmerschalter (20m Kabellänge)
Automatische oder manuelle
Trinkwassernachspeisung wählbar
Für Magnet- oder 3-Wege-Umschalt-Ventil
Zusätzliche Sicherheitsabschaltung möglich
Hohe Betriebssicherheit
Bundesweites Servicenetz
Einweisung
Ort
Stempel Fachbetrieb
®
und Aqadive
®
KESSEL
Alles für die Entwässerung
Änderungsstand: 06/ 2001 HG
Sachnummer:
010-104
Techn. Änderungen vorbehalten
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel Aqatronic S
Inhaltszusammenfassung für Kessel Aqatronic S
- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL - Schaltgerät Aqatronic ® für KESSEL-Regenwasserpumpanlagen Aqabull ® und Aqadive ® Art. Nr. 85 025 Produktvorteile Inklusive Schwimmerschalter (20m Kabellänge) Automatische oder manuelle Trinkwassernachspeisung wählbar Für Magnet- oder 3-Wege-Umschalt-Ventil Zusätzliche Sicherheitsabschaltung möglich Hohe Betriebssicherheit...
-
Seite 2: Inhaltsverzeichnis
Montage Schwimmerschalter ............Seite 6. Elektroanschluß ........................Seite 7. Bedienung / Funktion Inbetriebnahme................. Seite Normalbetrieb ................... Seite Manuelle Trinkwassernachspeisung..........Seite Überlaufsicherung................Seite 8. Inspektion und Wartung ........................Seite 9. Garantie ........................Seite 10. Übergabeprotokoll ........................Seite KESSEL Alles für die Entwässerung... -
Seite 3: Allgemeines
Sehr geehrter Kunde, wir freuen uns, daß Sie sich für ein Produkt Einsatzbereich: von KESSEL entschieden haben. Das Schaltgerät Aqatronic S wird zur Steue- rung der KESSEL-Regenwasserpumpanla- Die gesamte Anlage wurde vor Verlassen gen Aqabull und Aqadive eingesetzt. des Werkes einer strengen Qualitätskontrol- Fällt der Wasserstand in der Zisterne unter... -
Seite 4: Sicherheithinweise
Nur Elektrofach- kräfte dürfen Arbeiten an elektrischen Ein- Bei Montage, Bedienung, Wartung und Re- richtungen durchführen. Der Begriff Elektro- paratur der Anlage sind die Unfallverhü- fachkraft ist in der VDE 0105 definiert. KESSEL Alles für die Entwässerung... -
Seite 5: Technische Daten
5 - 9 mm Abmessungen • Gehäuse l x b x h in mm 180 x 200 x 70 • Schwimmerschalter in mm 160 x 280 x 40 Gewicht • Schaltgerät Aqatronic S 710 g KESSEL Alles für die Entwässerung... -
Seite 6: Anlagenbeschreibung
Gehäuse Schaltgerät Zylinderschraube M4x25 (4x) Netzanschlußleitung 1 m Anschluß Trinkwassernachspeisung Anschluß Schwimmerschalter 1 Anschluß Schwimmerschalter 2 (Sicherheitsabschaltung optional) Kurzbedienungsanleitung LED grün Anzeige Betrieb LED orange Anzeige Trinkwasser- nachspeisung Taste Trinkwassernachspeisung Schwimmerschalter 1 mit Anschlußleitung 20 m KESSEL Alles für die Entwässerung... -
Seite 7: Anlagenbeschreibung Allgemein
4.1 Anlagenbeschreibung allgemein LED grün Anzeige Betrieb (8) Schwimmerschalter 2 Im Normalbetrieb leuchtet die grüne LED. (nicht im Lieferumfang enthalten) Das Schaltgerät Aqatronic S wird zur Anlage ist betriebsbereit. Steuerung der Trinkwassernachspeisung Bei der KESSEL-Regenwasserpumpanla- und Füllstandsüberwachung für die KES-... -
Seite 8: Anlagenbeschreibung Aqabull
Regenwasserfilter-Spülung k Ventil Regenwasserfilter-Spülung Zisterne k Einlaufberuhigung k Überlaufsiphon k schwimmende Entnahme Trinkwassernachspeisebehälter k Schwimmerventil k Absperrventil Trinkwassernachspeisung Notüberlauf k Trichter mit Geruchsverschluß Pumpe mit Druckschaltautomat 3-Wege-Umschaltventil Trinkwassernachspeisung Schaltgerät Aqatronic S k Schwimmerschalter 1 Betriebswassernetz KESSEL Alles für die Entwässerung... -
Seite 9: Anlagenbeschreibung Aqadive
Einlaufberuhigung k Überlaufsiphon k schwimmende Entnahme Pumpe Druckschaltautomat Versickerung k Absperrventil Betriebswassernetz oder Kanalanschluß Magnetventil Trinkwassernachspeisung k Trichter Trinkwassernachspeisung k Absperrventil Trinkwassernachspeisung Betriebswassernetz Schaltgerät A qatronic S k Schwimmerschalter 1 k Schwimmerschalter 2 (optional) KESSEL Alles für die Entwässerung... -
Seite 10: Montage Schaltgerät
5. Montage 5.1 Montage Schaltgerät Das Kapitel „Sicherheitshinweise“ ist zu beachten! Bei einer KESSEL-Regenwasserpumpanla- ge Aqabull oder Aqadive ist das Schaltgerät Bestandteil der Anlage und bereits komplett installiert. Bei einer separaten Verwendung wird das Schaltgerät an geeigneter Stelle, z.B. in Augenhöhe an der Wand montiert. Da-... -
Seite 11: Montage Schwimmerschalter
Damit wird ein zuverlässiges Umschalten ge- währleistet. Hinweis: Bei unklaren Einbauverhältnissen empfiehlt sich die Montage des Schwimmers auf einer von oben beweglichen und fixierbaren Stan- ge. Damit kann die Position des Schwimmer- schalters auch bei befüllter Zisterne leicht verändert werden. KESSEL Alles für die Entwässerung... -
Seite 12: Elektroanschluß
Bei den Verschraubungen, durch die kei- den 2. Schwimmerschalter muß diese Kurz- ne Leitungen geführt werden, darf die schlußbrücke geschlossen sein. Sonst ist Dichtung nicht durchstoßen werden, da die Anlage nicht funktionsfähig. diese zur Abdichtung des Gehäuses dient. KESSEL Alles für die Entwässerung... - Seite 13 6. Elektroanschluß Anschluß 3-Wege-Umschaltventil Anschluß Magnetventil KESSEL Alles für die Entwässerung...
-
Seite 14: Inbetriebnahme
Wasserstand in der Zisterne das Niveau nahme erfolgen. 2 überschritten hat. Die LED orange Anzei- Dazu den Netzstecker in eine Schutzkon- ge Trinkwassernachspeisung erlischt. taktsteckdose einstecken. Das Gerät befin- det sich im Normalbetrieb. Die LED grün Anzeige Betrieb leuchtet. KESSEL Alles für die Entwässerung... -
Seite 15: Überlaufsicherung
Niveau 4, so wird eine evtl. bestehen- de (automatische oder manuelle) Trinkwas- sernachspeisung abgeschaltet und verriegelt (auch manuell nicht einschaltbar). Die Trinkwassernachspeisung läßt sich erst wieder aktivieren wenn das Niveau 3 unter- schritten wurde. KESSEL Alles für die Entwässerung... -
Seite 16: Inspektion Und Wartung
Fachpersonal durchgeführt Der Schwimmerschalter ist in regelmäßigen gungen zu überprüfen. Sind solche erkenn- werden. Abständen auf Verschmutzung und Ausrich- bar, ist die Anlage sofort außer Betrieb zu tung zu kontrollieren. Dabei ist auf eine scho- nehmen. KESSEL Alles für die Entwässerung... - Seite 17 10 Ka- nicht abgegeben werden. muß der Verarbeiter die Originaleinbauanleitung lendertagen an KESSEL zur Begutachtung an KESSEL oder an den von KESSEL beauf- schicken. Den Schadensfall hat er schriftlich un- Stand 01.01.2000 KESSEL Alles für die Entwässerung...
-
Seite 18: Eg-Konformitätserklärung
EN 55104 Zur Beurteilung der Erzeugnisse hinsichtlich der elektrischen Sicherheit wurden folgende Normen herangezogen: DIN EN 60730-1:1996-01 Diese Erklärung wird verantwortlich für den Hersteller Kessel GmbH, Bahnhofstraße 31, 85101 Lenting Lenting, den 12.01.1998 B. Kessel P. Heinrich KESSEL Alles für die Entwässerung... -
Seite 19: Übergabeprotokoll
10. Übergabeprotokoll Typenbezeichnung * KESSEL-Bestellnummer * Fertigungsdatum * (* gemäß Typenschild/Rechnung) Objektbezeichung / Anlagenbetreiber Adresse / Telefon / Telefax Planer / Adresse / Telefon / Telefax Ausführende Installationsfirma Adresse / Telefon / Telefax Ausführende Elektrofirma Adresse / Telefon / Telefax... - Seite 20 A l l e s f ü r d i e E n t w ä s s e r u n g Unser Gesamtprogramm - Kompetente Systemlösungen aus einer Hand Rückstauverschlüsse, Reinigungsrohre Abläufe aus Kunststoff und Gusseisen Leichtflüssigkeitssperren Hebeanlagen, Pumpen, Warn- und Schaltgeräte Regenwassernutzanlagen Abscheideranlagen Schachtsysteme Anlagenbau, Sonderanfertigungen Formstücke aus Kunststoff Edelstahlabläufe, Edelstahlrinnen KESSEL Alles für die Entwässerung...
