Übersicht

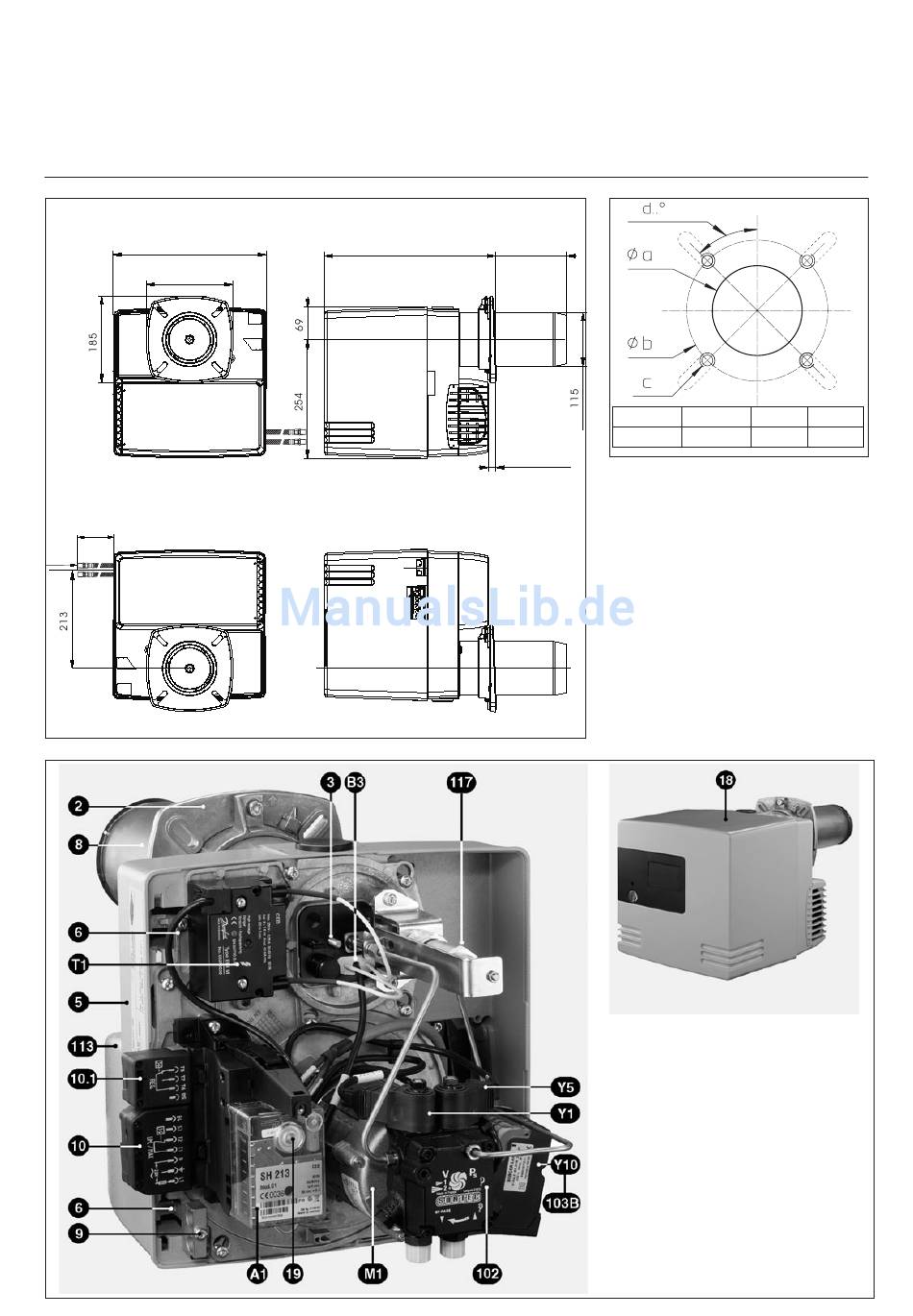

Abmessungen
Brennerbeschreibung
327
185
700
R3/8
4
KN: 30 ... 150
365 ... 485
365 ... 605
KL: 30 ... 270
15 min.
02/2006 - Art. Nr. 13 019 559A
Ø
Ø a
Ø b
120...135
150...180
Bohrungen in der
Kesselanschlussplatte
Y10
Stellmotor Luftklappe
A1
Feuerungsautomat
B3
Flammenwächter
M1
Gebläse- und Pumpenmotor
T1
Zündtransformator
2
Brennerflansch
5
Gehäuse
6
Einhängevorrichtung Geräteplatte
8
Brennerrohr
9
Klemmbride Ölschläuche
10
7 poliger Anschlußstecker
10.1 4 poliger Anschlußstecker
18
Brennerhaube
19
Entriegelungsknopf
102
Ölpumpe mit
Y1
Magnetventil 1. Stufe
Y5
Magnetventil 2. Stufe
113
Luftansaugkasten
117
Hydraulikantrieb der Mischeinrichtung
für 2. Stufe
c
d
M8
45°
