Abmessungen Brennerbeschreibung - elco VECTRON L 01.40 Betriebsanleitung

Übersicht

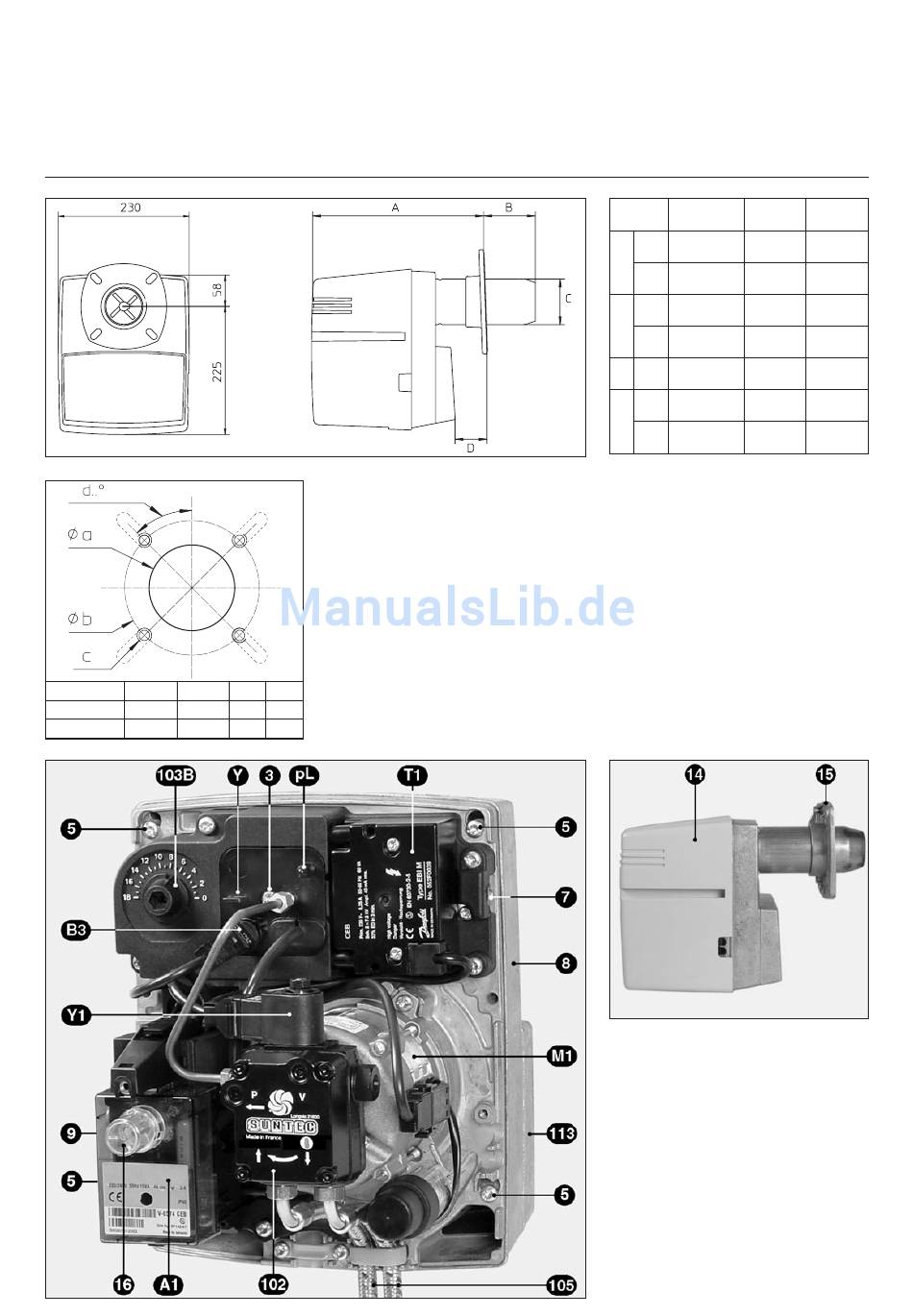

Abmessungen
Brennerbeschreibung
a (mm) b (mm)
L 01.40/42/55 85-104 150-170 M8
L 01.95 95-104 150-170 M8
4
Bohrungen in der
Kesselanschlußplatte
c d
45°
45°
03/2005 - Art. Nr. 13 018 043A
L 01.40/42 L 01.55 L 01.95
A Min 273 273
Max 323 323
B Min 70 70
Max 120 120
Ø 80 80
C
D Min 21 21
Max 71 71
A1 Ölfeuerungsautomat
B3 Flammenwächter
M1 Elektromotor für Pumpe und Luftrad
T1 Zündtransformator
pL Meßnippel Luftdruck
Y Regelskala
3 Luftregulierung im Brennkopf
5 Befestigungsschrauben Geräteplatte
7 Einhängevorrichtung
8 Gehäuse
9 7-polige Anschlußbuchse (verdeckt)
14 Abdeckhaube
15 Rohrhalter mit Anschlußflansch und
Isolationsunterlage.
16 Entriegelungsknopf
102 Ölpumpe mit Magnetventil Y1
103B Luftregulierung
105 Ölschläuche
113 Luftkasten
