Funktion
Anschlussoptionen
Ölbrennerpumpe

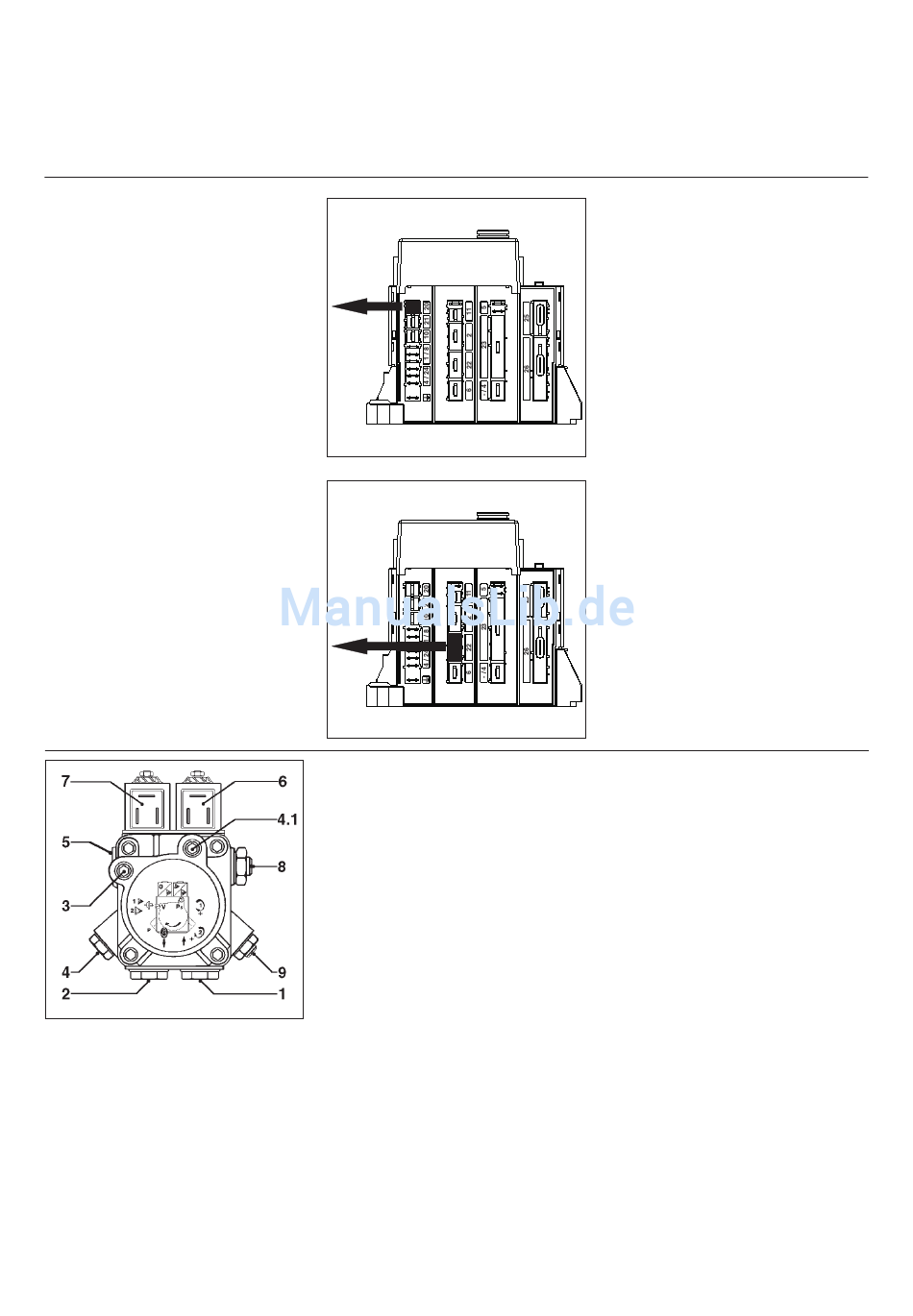

Am Steckersockel unterhalb des Feue-
rungsautomaten können diverse als
Zubehör erhältliche Ausrüstungsgegen-
stände angeschlossen werden.
Hierzu :
• am entsprechenden Steckplatz
Kunststoffabdeckung mit Hilfe eines
kleinen Schraubendrehers
abbrechen.
• dann Kabel in Richtung Strangaus-
gang stecken (siehe Bilder).
• für die weitere Vorgehensweise die
dem Zubehörset beiliegende Monta-
geanleitung beachten.
8
Fernentriegelung
Betriebsstundenzähler
Die verwendete Ölbrennerpumpe ist eine
selbstansaugende Zahnradpumpe, die
als Zweistrangpumpe über einen Entlüf-
tungsfilter angeschlossen werden muss.
In der Pumpe eingebaut sind Ansaugfilter
und Öldruckregler. Vor der Inbetrieb-
nahme sind Manometer für Druck- 4 und
Unterdruckmessungen 3 anzusetzen.
1
Sauganschluss
2
Rücklaufanschluss
3
Druckmessanschluss Unterdruck
4
Manometeranschluss
4.1
Anschluss Hydraulikantrieb
5
Anschluss Düsenzuleitung G1/8
6
Magnetventil 2. Stufe Y5
7
Magnetventil 1. Stufe Y1
8
Druckeinstellung 1. Stufe
9
Druckeinstellung 2. Stufe
02/2006 - Art. Nr. 13 019 559A
G 1/8
G 1/8
Öldruck
