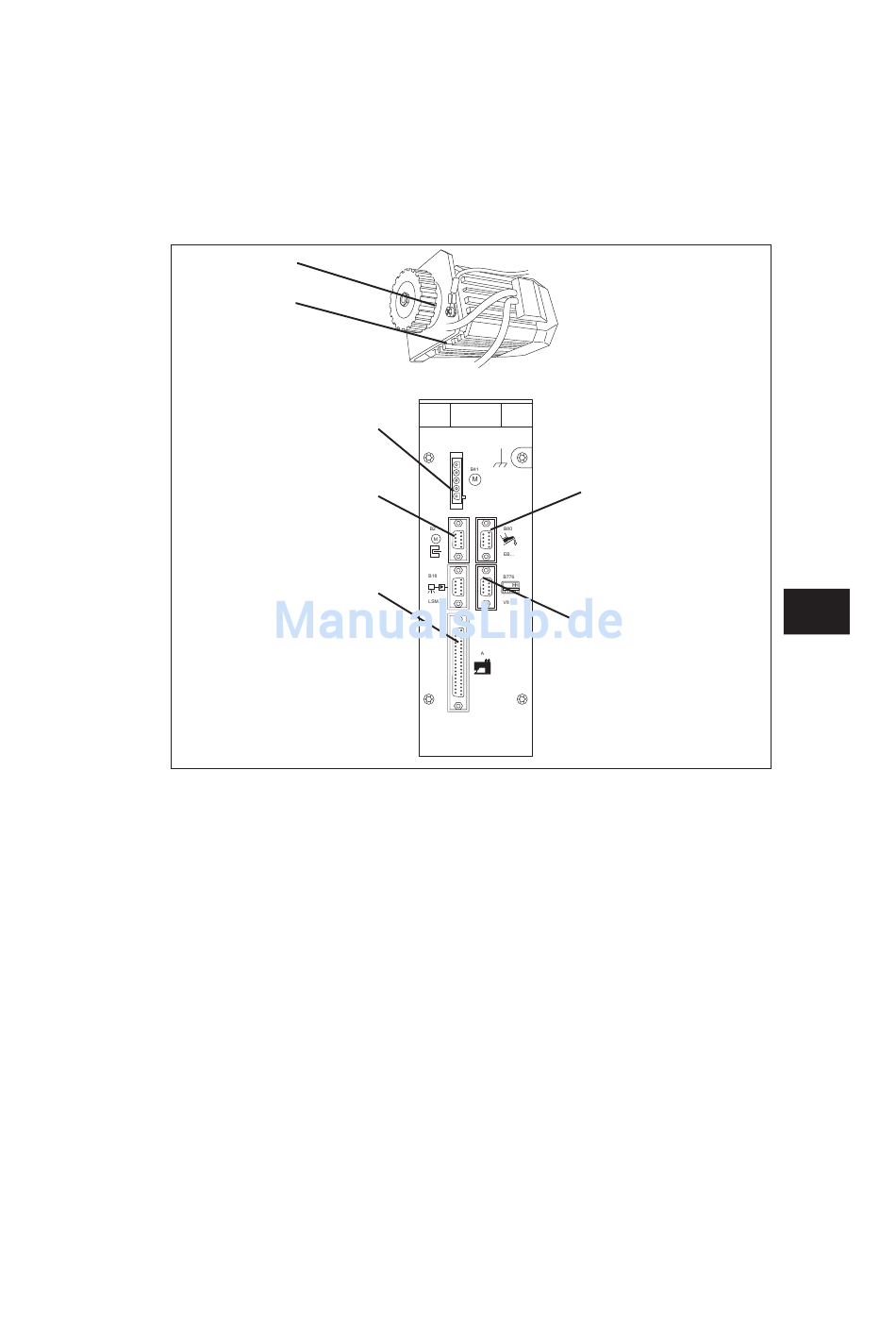

6.4 Anschlußbuchsen an der Steuerung DA220C
1
2
B41
6.5 Steuerung DA220C anschließen
–
Leitung des Sollwertgebers (Pedal) in Buchse B80 der Steuerung stecken.
–
Leitung des Motorsensors 2 in Buchse B2 der Steuerung stecken.
–
Leitung 1 des Motors in Buchse B41 der Steuerung stecken.
–
Leitung zur Nähmaschine in Buchse A der Steuerung stecken.
–
Alle Leitungen durch den Kabelkanal legen.
–
Leitung des Bedienfeldes (Zusatzausstattung) in Buchse B776.
B2
A
B80
B776
D
