Funktionsbeschreibung
3.7.1.1

AC-Balance (%)

Die Einstellung der Balance wird wie in Kapitel 3.4.2 beschrieben durchgeführt.
Die Einstellmöglichkeit Balance ist nur im Zusammenhang mit dem
Wechselstromschweißen bei WIG möglich. Sie reicht von -80 % bis +80 % und
ermöglicht die Beeinflussung der Lichtbogenform sowie den Einbrand und die
Reinigung beim Schweißen von Aluminium in einem sehr großen Bereich. In der
Mittelstellung (50 %) ist der negative und positive Schweißstrom zeitlich
gleichmäßig verteilt. Bei steigenden negativen Werten wird der Anteil des
negativen Schweißstroms vergrößert (bis -80 %) und der positive Anteil
verkleinert. Dadurch wird der Lichtbogen schlanker und erzeugt einen tieferen
Einbrand bei niedrigerer Elektrodenbelastung. Bei steigenden positiven Werten
wird der Anteil des positiven Schweißstroms vergrößert (bis +80 %) und der
negative Anteil verkleinert. Die Reinigung von dem Schmelzbad wird durch den
Plusanteil verbessert. Der Lichtbogen wird breiter und die Wärmeeinbringung
weniger tief. Es empfiehlt sich die Verwendung eines möglichst hohen negativen
Wertes bei noch genügender Reinigungswirkung (Werkseinstellung -65%).

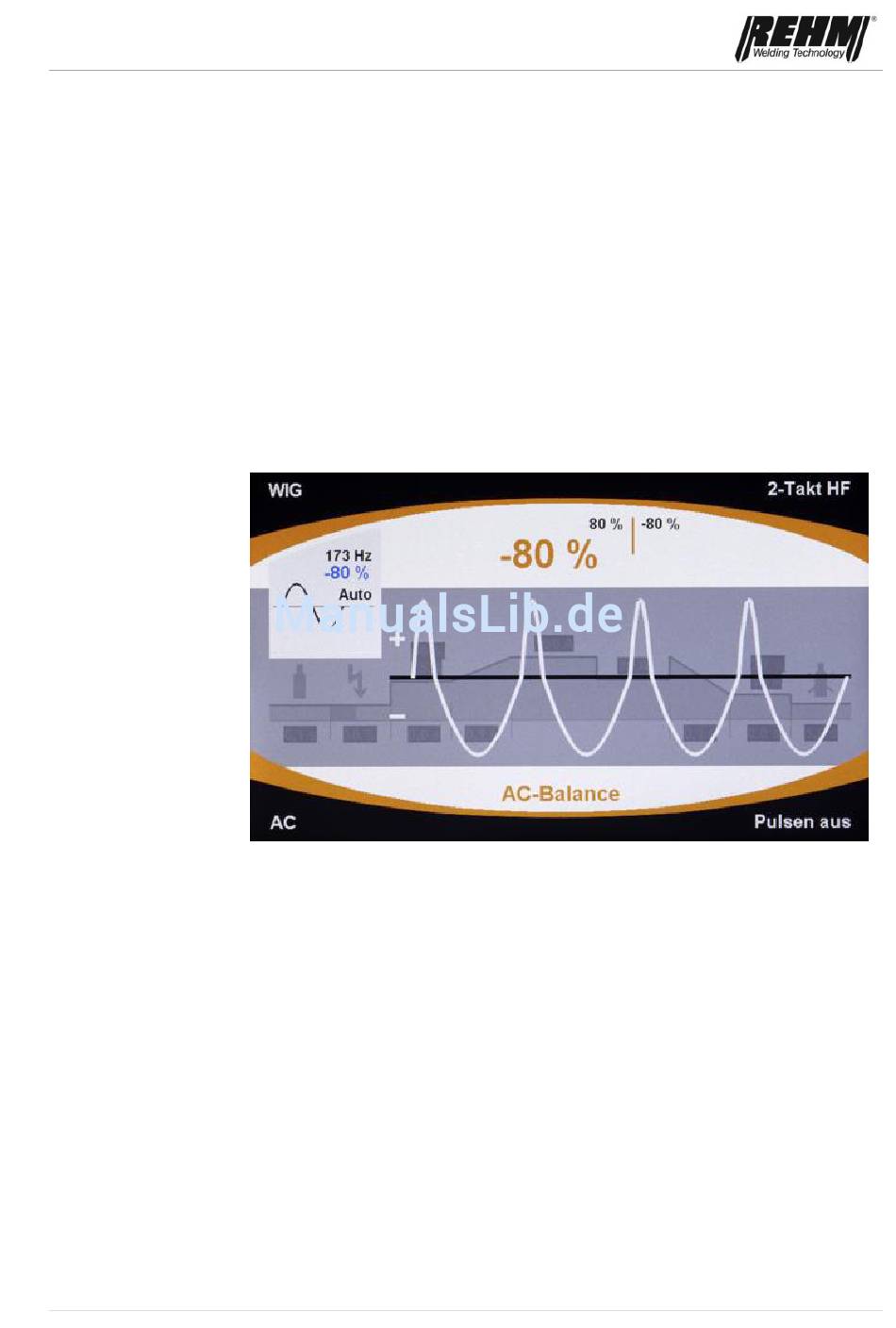

Abb. 12: Bedienfeld INVERTIG.PRO digital / Applikation Classic
Grafische Darstellung AC-Balance
