Brennertaster 1
Gasventil
Schweißstrom
32
3.8.1 2-Takt-Funktion
Das 2-Takt Schweißen empfiehlt sich für schnelles, kontrolliertes Heften und
manuelles Punktschweißen.
 1. Takt: Brennertaster drücken
Das Magnetventil für das Schutzgas wird geöffnet.
Der Lichtbogen wird nach Ablauf der eingestellten Gasvorströmzeit gezündet.
Der Schweißstrom stellt sich automatisch in der gewählten Anstiegszeit
ausgehend vom eingestellten Startstrom auf den vorgewählten Wert für I1 ein.
 2. Takt: Brennertaster loslassen
Der Strom verringert sich mit der vorgewählten Stromabsenkzeit auf den für den
Endkraterstrom eingestellten Wert und schaltet sich dann automatisch ab.
Das Schutzgas strömt entsprechend der gewählten Gasnachströmzeit nach.

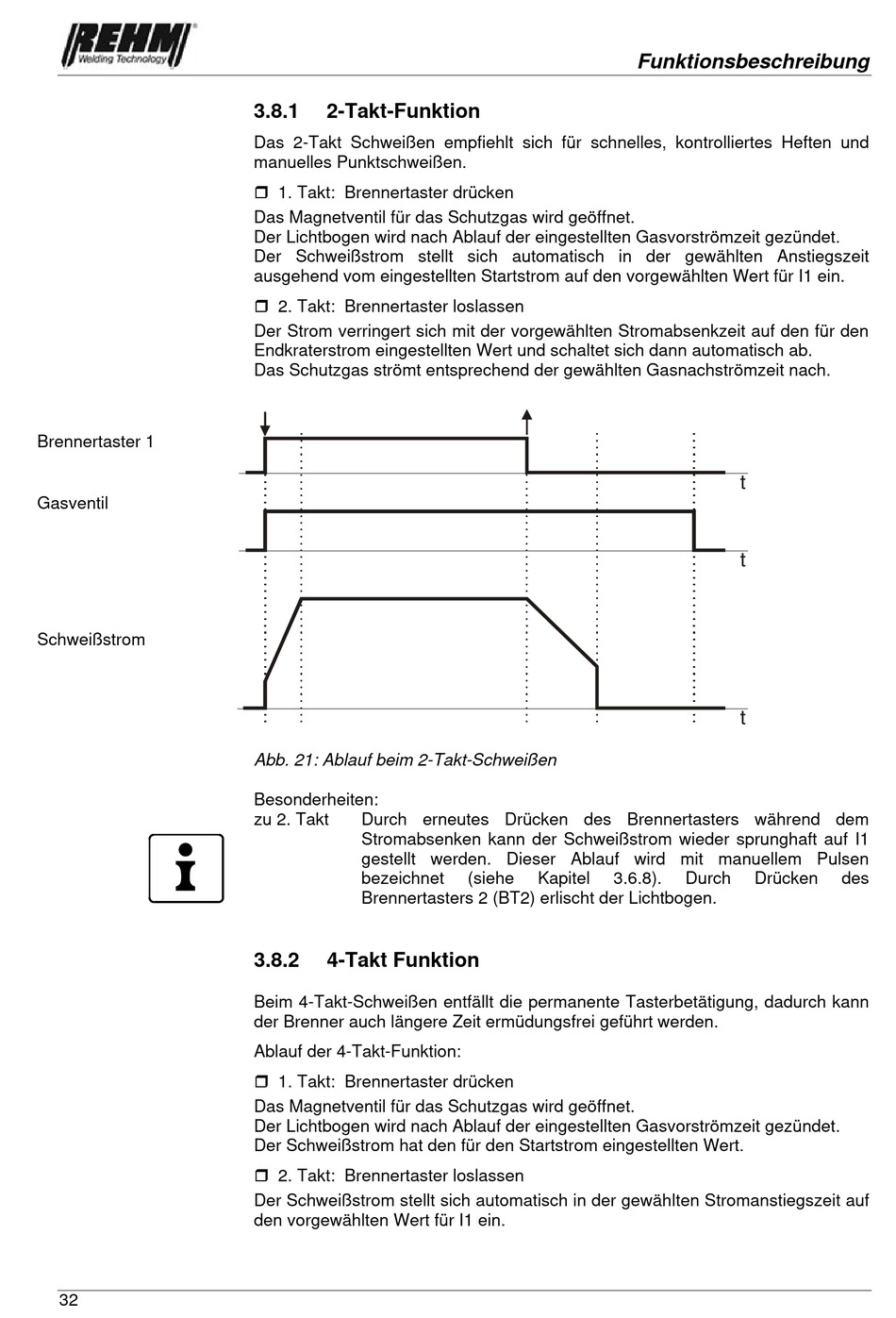

Abb. 21: Ablauf beim 2-Takt-Schweißen
Besonderheiten:
zu 2. Takt Durch erneutes Drücken des Brennertasters während dem
Stromabsenken kann der Schweißstrom wieder sprunghaft auf I1
gestellt werden. Dieser Ablauf wird mit manuellem Pulsen
bezeichnet
Brennertasters 2 (BT2) erlischt der Lichtbogen.
3.8.2

4-Takt Funktion

Beim 4-Takt-Schweißen entfällt die permanente Tasterbetätigung, dadurch kann
der Brenner auch längere Zeit ermüdungsfrei geführt werden.
Ablauf der 4-Takt-Funktion:
 1. Takt: Brennertaster drücken
Das Magnetventil für das Schutzgas wird geöffnet.
Der Lichtbogen wird nach Ablauf der eingestellten Gasvorströmzeit gezündet.
Der Schweißstrom hat den für den Startstrom eingestellten Wert.
 2. Takt: Brennertaster loslassen
Der Schweißstrom stellt sich automatisch in der gewählten Stromanstiegszeit auf
den vorgewählten Wert für I1 ein.
Funktionsbeschreibung
(siehe Kapitel 3.6.8).
t
t
t
Durch Drücken des
