Funktionsbeschreibung
Brennertaster 1
Gasventil
Schweißstrom
3.5.2.2

WIG-Punkten 4-Takt

4-Takt-Punkten

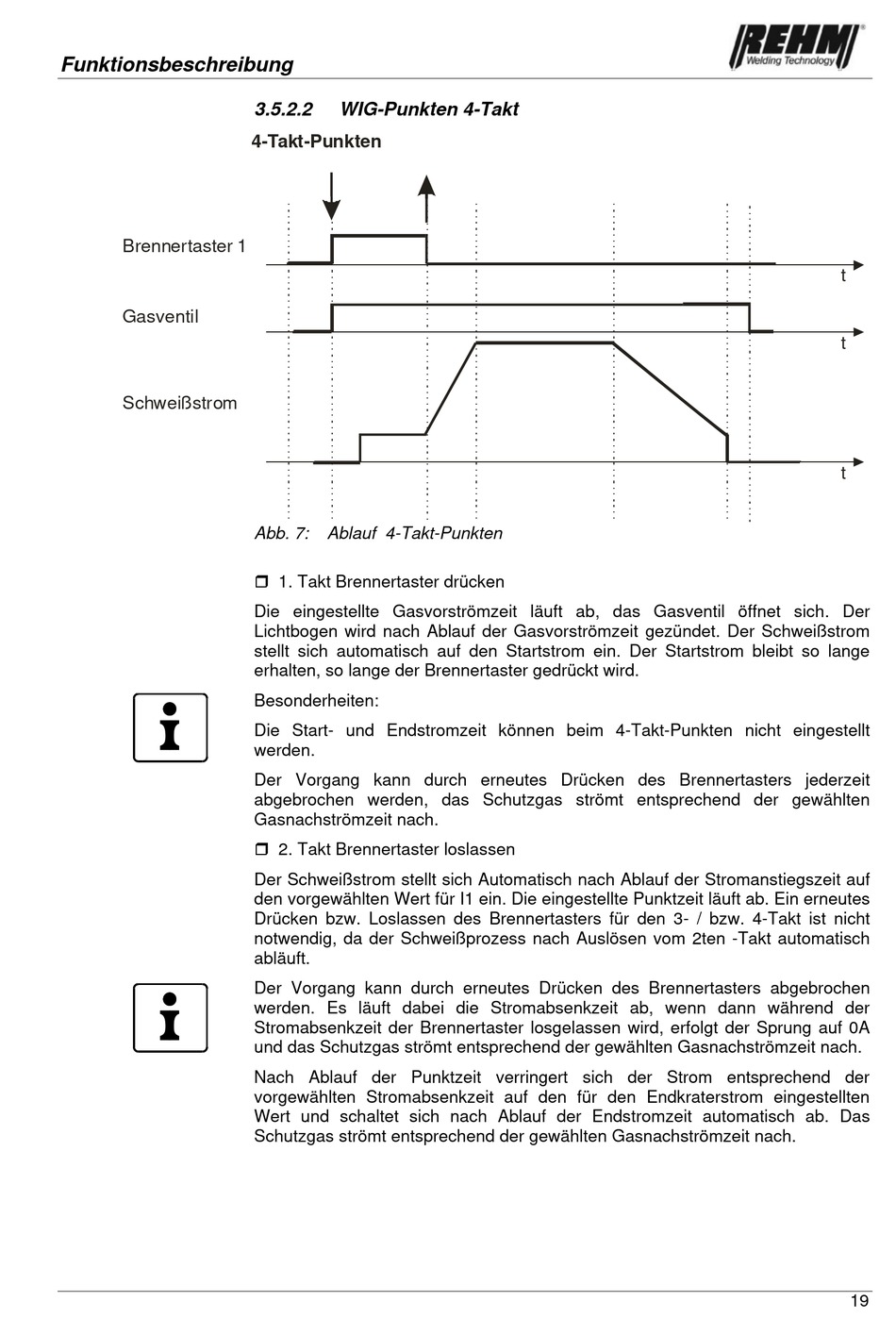

Abb. 7: Ablauf 4-Takt-Punkten
 1. Takt Brennertaster drücken
Die eingestellte Gasvorströmzeit läuft ab, das Gasventil öffnet sich. Der
Lichtbogen wird nach Ablauf der Gasvorströmzeit gezündet. Der Schweißstrom
stellt sich automatisch auf den Startstrom ein. Der Startstrom bleibt so lange
erhalten, so lange der Brennertaster gedrückt wird.
Besonderheiten:
Die Start- und Endstromzeit können beim 4-Takt-Punkten nicht eingestellt
werden.
Der Vorgang kann durch erneutes Drücken des Brennertasters jederzeit
abgebrochen werden, das Schutzgas strömt entsprechend der gewählten
Gasnachströmzeit nach.
 2. Takt Brennertaster loslassen
Der Schweißstrom stellt sich Automatisch nach Ablauf der Stromanstiegszeit auf
den vorgewählten Wert für I1 ein. Die eingestellte Punktzeit läuft ab. Ein erneutes
Drücken bzw. Loslassen des Brennertasters für den 3- / bzw. 4-Takt ist nicht
notwendig, da der Schweißprozess nach Auslösen vom 2ten -Takt automatisch
abläuft.
Der Vorgang kann durch erneutes Drücken des Brennertasters abgebrochen
werden. Es läuft dabei die Stromabsenkzeit ab, wenn dann während der
Stromabsenkzeit der Brennertaster losgelassen wird, erfolgt der Sprung auf 0A
und das Schutzgas strömt entsprechend der gewählten Gasnachströmzeit nach.
Nach Ablauf der Punktzeit verringert sich der Strom entsprechend der
vorgewählten Stromabsenkzeit auf den für den Endkraterstrom eingestellten
Wert und schaltet sich nach Ablauf der Endstromzeit automatisch ab. Das
Schutzgas strömt entsprechend der gewählten Gasnachströmzeit nach.
t
t
t
