1. MONTAGE OPTIMA DESIGN
1.1 Installation des Bedienfelds
Das Bedienfeld ist für die Montage an einer flachen Wand
vorgesehen.
1.2 Montage

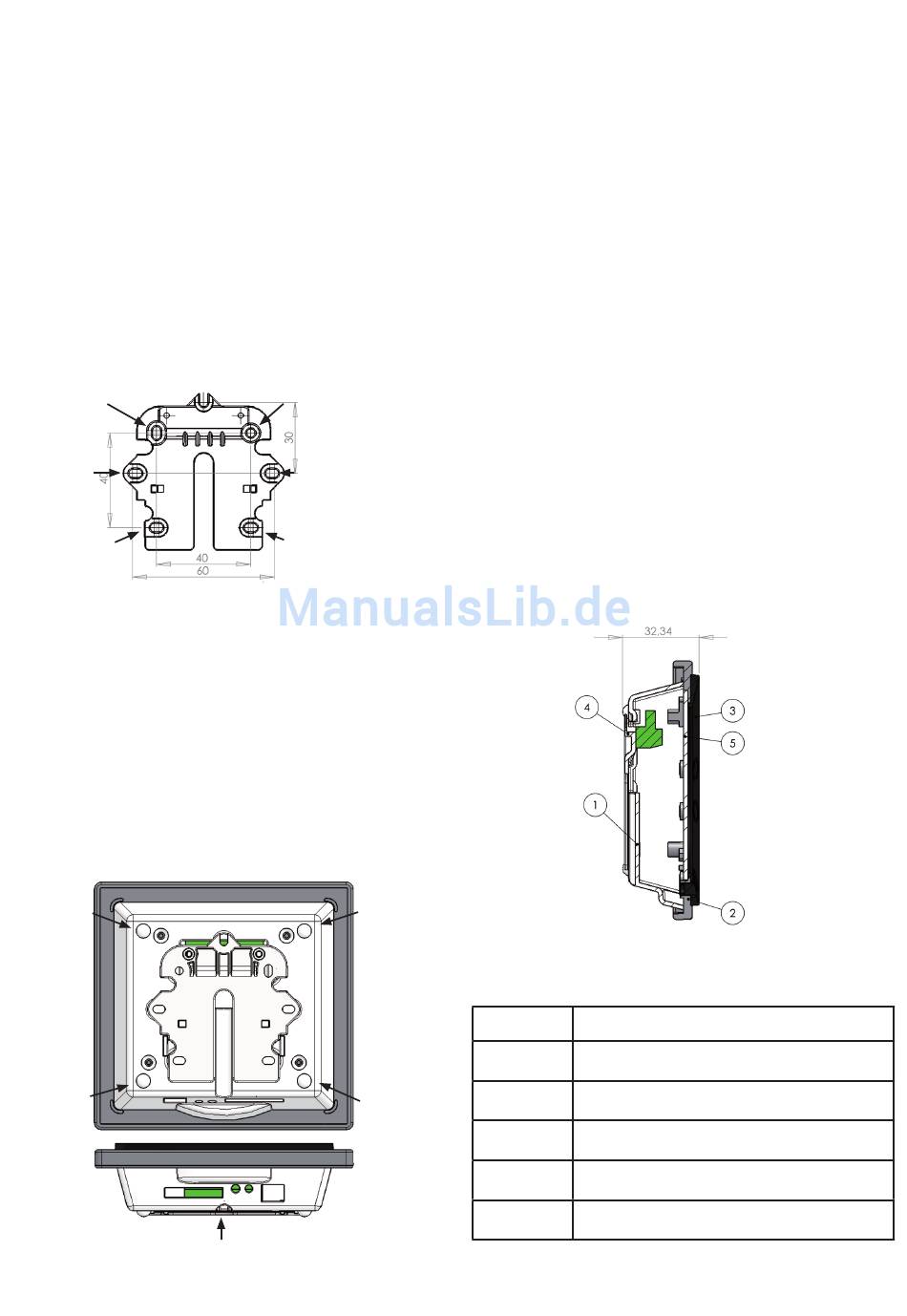

Ermitteln Sie die Position für die Bedienfeldmontage, mar-
kieren Sie die Positionen der Löcher und schrauben Sie die
Halterung an der Wand fest. Es sind mindestens vier
Schrauben einzusetzen, die beiden oberen und die beiden
unteren.
Schraube, erforderlich
Schraube
Schraube,
erforderlich
Halten Sie den Wandrahmen an die Wand und markieren
Sie die Schraubenlochpositionen zur Befestigung des Rah-
mens. Das Bohren von Löchern, die Lochgröße und die ver-
wendeten Schrauben zur Befestigung des Bedienfelds
müssen dem Wandmaterial entsprechen.
Setzen Sie das Bedienfeld in den Halterungen ein und kip-
pen Sie es gegen die Wand. Für eine optimale Stabilität
müssen die vier Stützpunkte in den Ecken des Displays die
Wand berühren.
Stütz-
punkt
Stütz-
punkt
Schraube, erforderlich
Schraube
Schraube, erforderlich
Stütz-
punkt
Stütz-
punkt
A
Unten am Bedienfeld befindet sich ein Zugang für:
A: Klemmenblock. Anschluss an Hauptplatine
Ein Niederstromkabel mit 8 x 0,25 mm2 muss zwischen
dem Gerät und dem Bedienfeld verlegt werden. Die maxi-
male Kabellänge beträgt 50 m. Bei Kabellängen über 50 m
ist der Spannungsabfall zu hoch, was die Betriebssicherheit
beeinträchtigen kann.
Vorgehensweise bei der Montage der Halterung:
Verschrauben Sie zunächst die Halterung sicher an der flachen
Wand und führen Sie das Kabel sichtbar von unten ein.
Verbinden Sie das Niederstromkabel mit dem Klemmen-
block. Stellen Sie sicher, dass das Kabel an beiden Enden
mit denselben Zahlen verbunden ist.
(Zwischen dem Bedienfeld und der Hauptplatine im Gerät.)
Klicken Sie das Bedienfeld an der Wandhalterung fest,
indem Sie es von oben einschieben. Das Bedienfeld ist
dabei unten leicht nach außen geneigt. Drücken Sie
abschließend die Unterseite hinein, bis sie eben an der
Wand anliegt. Bei der Demontage wird das Bedienfeld
unten etwas nach außen gezogen und angehoben.
Position
Beschreibung
1
Gehäuse des Bedienfelds
2
Vorderseite des Bedienfelds
3
Berührungsfläche des Displays
4
Wandhalterung
5
Glas des Displays
3
