- Seite 1 BEDIENUNGS- ANLEITUNG OPTIMA 312 – Platine ES960C...
-
Seite 2: Inhaltsverzeichnis
5.9 Zeitplan für Wochenprogramm ........................17 5.10 Register für Enteisung ..........................17 5.11 Sollwertübersicht ............................18 6. Funktion ....................................19 6.1 Bedienung von Optima 312 ..........................19 6.2 Zusätzliche Kapazität ............................19 6.3 Betriebssicherheit ............................. 19 7. Wartung ....................................20 7.1 Gerät .................................. -
Seite 3: Montage Optima Design
1. MONTAGE OPTIMA DESIGN 1.1 Installation des Bedienfelds Unten am Bedienfeld befindet sich ein Zugang für: A: Klemmenblock. Anschluss an Hauptplatine Das Bedienfeld ist für die Montage an einer flachen Wand Ein Niederstromkabel mit 8 x 0,25 mm2 muss zwischen vorgesehen. dem Gerät und dem Bedienfeld verlegt werden. -

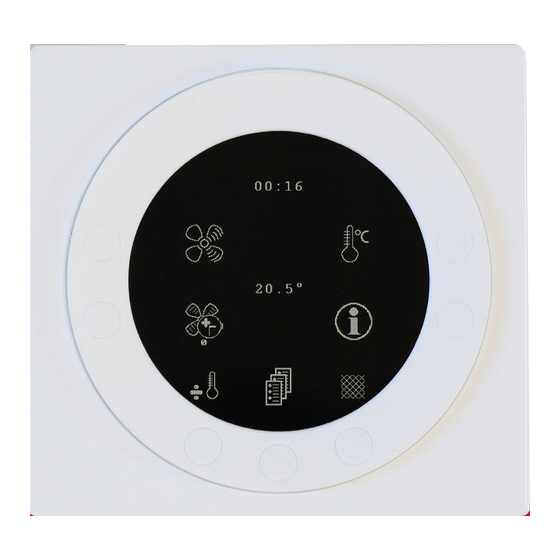

Seite 4: Bedienfeld
Versionen im Bedienfeld instal- liert, damit eine Steuerung ohne die SD-Karte erfolgen kann. Es werden allerdings keine Hilfetexte auf dem Dis- play angezeigt und keine Datenprotokolle gespeichert. 4: Damit ein Computer die Datenprotokolle auslesen kann, muss die Software Genvex Datalogger installiert sein. -
Seite 5: Montage
• Icon load (369, Symbol wird geladen) • Menu OK (Menü OK) • Reset to default (Auf Standardwerte zurücksetzen) • Restarting... • Optima 312 DE Danach zeigt der Bildschirm Folgendes an: • Genvex Logo • Optima 312 DE • Versionsnummer... -
Seite 6: Bedienung
Alle kombinierten Lüftungs- und Brauchwasserwärme- Mit der Taste neben dem Heizpatronensymbol können Sie pumpen von Genvex vom Typ Combi 185 BP für Wohnun- zwischen „+“ und „÷“ wechseln. Wenn das Symbol auf „+“ ein- gen werden mit der Optima 312-Steuerung geliefert, die... -
Seite 7: Hauptmenü
5.2 Hauptmenü 5.3 Datum und Zeit Unter den täglichen Bedienmöglichkeiten befindet sich Mit dieser Funktion lassen sich Datum und Zeit einstel- unten in der Mitte das Buchseiten-Symbol K4, über das len und ändern. man zum Hauptmenü gelangt. Wenn Sie diese Taste betätigen, gelangen Sie zum Hauptmenü. -
Seite 8: Kalender
5.4 Kalender 09 – Tag kopieren In diesem Menüpunkt können Sie einen Wochentag auf Mit dieser Funktion lässt sich jede Einstellung eines einen anderen kopieren, Wochentags einstellen und ändern. Für jeden Wochentag um dieselben Schaltzeiten, Drehzahlen und Temperaturab- lassen sich je nach Bedarf unterschiedliche Ventilatordreh- senkungen zu erreichen. -
Seite 9: Displaymenü
Bedienoptionen wechselt, indem Sie die Filtertimer ein, wird der Filteralarm deaktiviert. Vorsicht: Hand am Bedienfeld vorbeiführen. Genvex haftet nicht für Schäden, die auf einen deaktivierten Filtertimer und daraus folgender fehlender Wartung zurück- Einstellbereich: zwischen 0 und 4. -
Seite 10: Betriebsinfo
Hinweis: Bevor ein Zurücksetzen erfolgt, ist sicherzustel- 13 bis 18 zu gelangen. Falls Sie das Passwort vergessen len, dass die aktuell eingegebenen Werte in der Sollwer- haben, kann Ihnen die Genvex-Serviceabteilung weiterhelfen. tübersicht notiert sind. Wenn Sie das Passwort ändern möchten, geben Sie unter dem Punkt ein neues Passwort ein und drücken „Enter“. -
Seite 11: Servicemenü
Aktuelle Ventilatordrehzahl Betriebsstundenzähler (2 Seiten) Drücken Sie den „Abwärtspfeil“, wird die prozentuale Durch erneutes Drücken des „Abwärtspfeils“ werden die aktuelle Drehzahl angezeigt, mit der der Ventilator läuft Betriebsstundenzähler angezeigt, die ab dem Tag zählen, an sowie die Öffnung von Bypassklappe und Wasserventil. dem die Anlage in Betrieb genommen wurde. - Seite 12 17 – Timer Stufe 3 und 4 11 – Stufe 2 Zuluft Stufe 2 wird als Drehzahl für die Anlage empfohlen, um ein Wird für Drehzahl 3 oder 4 eine automatische Rückschal- optimales Raumklima zu erreichen. Die Drehzahl ist auf den tung verwendet, hier kann eingegeben werden, wie viele Lüftungsbedarf der Wohnung einzuregulieren.
- Seite 13 23 – Stromregelung Die Steuerung kann einen Erdwärmetauscher über eine Klappe Ist die Anlage mit einem elektrischen Nachheizregister aus- regeln. Das Relais ist unter einer der beiden folgenden Bedin- gerüstet, kann eine Änderung der Einstellzeit notwendig sein. gungen eingeschaltet: Einstellbereich: zwischen 1 und 30 min. Die Außentemperatur (Fühler T9) ist niedriger als der in Punkt 37 eingestellte Wert (Frostschutztemperatur, normalerweise Werkseitige Einstellung: 3 min.
- Seite 14 Wenn man den Sollwert auf EIN stellt, wird der Raumfühler Sollwert Funktion abgeschaltet. Das Gerät ist immer in Betrieb und führt war- me Luft zu, wenn die Frischlufttemperatur unter der in Solarpumpe, die von Punkt 26 gesteuert wird, kann ange- Punkt 32 eingestellten Temperatur liegt.
- Seite 15 Wenn die Wärmepumpe zum Erwärmen des Brauchwassers Die Funktion für das modulierende Vorheizregister bezieht in Betrieb ist, wird die Abluftmenge, sofern sich der Istwert sich auf den Wert, der unter Sollwert 43 eingestellt wird. unterhalb der Einstellung in Punkt 24 befindet, auf den Das Vorheizregister versucht konstant, eine Frischlufttem- Wert in Punkt 24 angehoben.
- Seite 16 53 – Regelungsmethode 51 – Bypass max. Hier können Sie festlegen, ab welcher Temperatur der Hier wird eingestellt, welcher Fühler Referenzpunkt Bypass 100 % geöffnet sein soll. Sie legen eine Tempera- für die gewünschte Sollwerttemperatur ist. turdifferenz fest. Soll der Bypass z. B. bei 23 °C zu 100 % geöffnet sein und ist die Solltemperatur im Benutzermenü...
-
Seite 17: Zeitplan Für Wochenprogramm
5.9 Zeitplan für Wochenprogramm Montag Dienstag Mittwoch Stunden Minuten Drehzahl Red. T2 Stunden Minuten Drehzahl Red. T2 Stunden Minuten Drehzahl Red. T2 Donnerstag Freitag Samstag Stunden Minuten Drehzahl Red. T2 Stunden Minuten Drehzahl Red. T2 Stunden Minuten Drehzahl Red. T2 5.10 Register für Enteisung Sonntag Stunden... -
Seite 18: Sollwertübersicht
5.11 Sollwertübersicht Punkt Bezeichnung Werkseinstellung: Einstellbereich Datum Datum Datum Datum (5.5) 1 Temperatur 21 °C 10-30 °C 2 Brauchwasser 52 °C 0-55 °C 3 Elektrische Heizpatrone EIN/AUS EIN/AUS 4 Timer Stufe 3 und 4 EIN/AUS 5 Filterwechsel 3 Monate 0-12 Monate (5.8) 10 Stufe 1 Zuluft 30 % 0-100 %... -
Seite 19: Funktion
6. FUNKTION 6.1 Bedienung von Optima 312 6.2 Zusätzliche Kapazität Eine Combi-Anlage wird zum Erwärmen von Brauchwasser Heizpatrone und Zuluft verwendet, um eine Wohnung zu lüften und Wenn der Warmwasserverbrauch größer sein sollte als das teilweise zu erwärmen. Combi-Gerät decken kann, kann die elektrische Heizpatro- ne im Hauptmenü... -
Seite 20: Wartung
7. WARTUNG Zu- und Abluftventile Um einen optimalen Betrieb zu gewährleisten, sind nachste- Reinigen Sie die Ventile mit einem trockenen Tuch. hende Punkte zu befolgen: Achten Sie darauf, dass sich die Ventile nicht drehen, so- dass sich die Luftmenge ändert. Vor dem Öffnen des Geräts muss dieses span- nungsfrei geschaltet bzw. -
Seite 21: Fehlerbehebung
Installateur, bei dem das Gerät gekauft wurde. • Nach Ablauf des Garantiezeitraums (nach 2 Jahren): den Installateur, bei dem das Gerät gekauft wurde, oder an den Genvex-Kundenservice (Tel.: +45 7353 2700). Beim Zurücksetzen (Reset) Bitte die Daten des Typenschilds (silbernes Schild am wird die weiße Taste gedrückt. -
Seite 22: Die Luft, Die Wir Atmen
Gesellschaft allgemein bei. Mit einer Genvex-Anlage lassen sich bis zu 95% der zurückgewinnen! Wärmeenergie Unter www.genvex.dk finden Sie eine Liste mit unseren Händlern. KVM-Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk...
