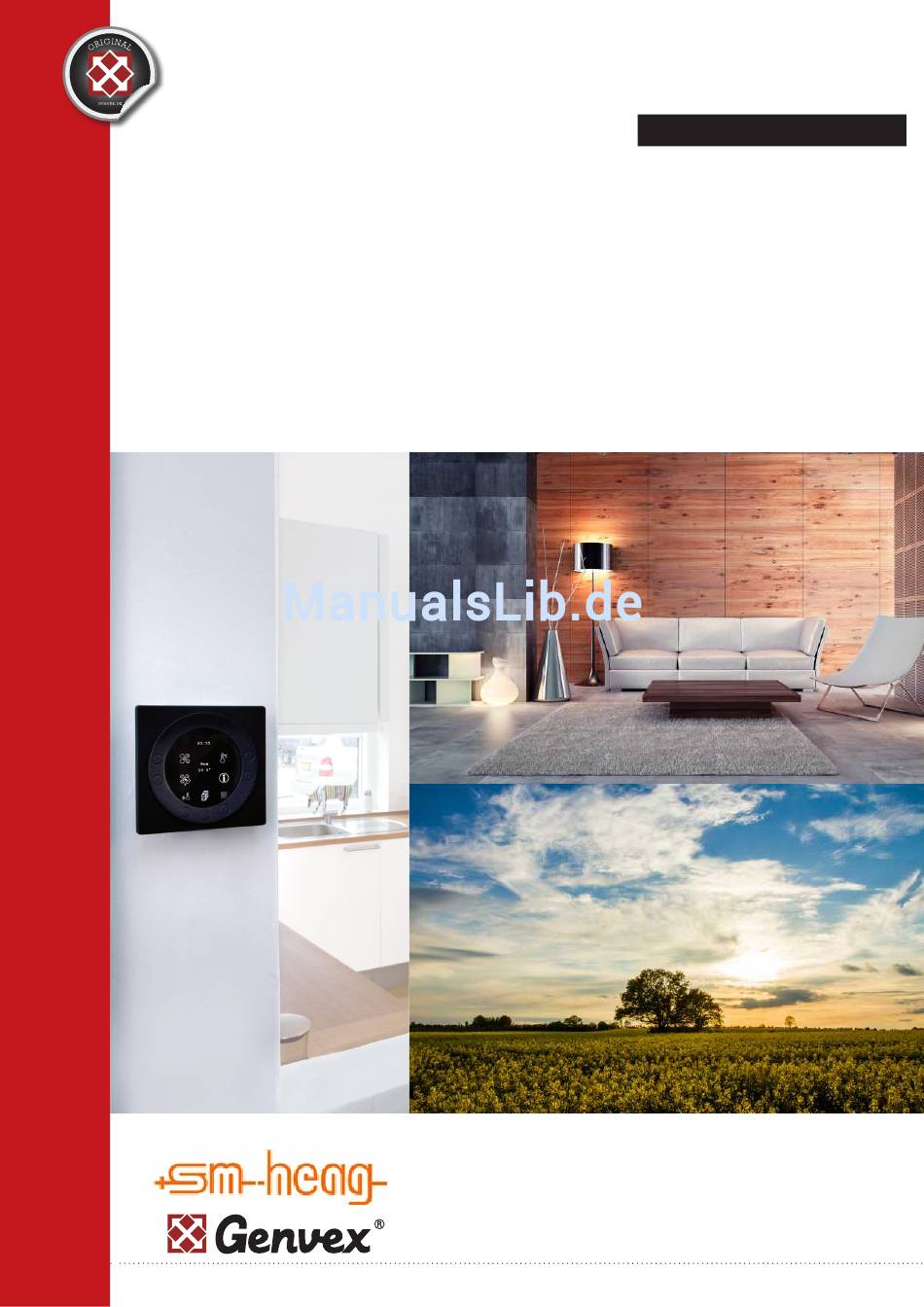

- Seite 1 BEDIENUNGSANLEITUNG D / Version 12.08.2014 OPTIMA 301 DISPLAY VER. 3,1 / PLATINE ES960C VER. 1,4 AKTIVE LÜFTUNG - LÜFTUNGSWÄRMEPUMPE...
-
Seite 2: Inhaltsverzeichnis
6. Wartung ................... 17 6.1 Alarme ................17 6.2 Demontage/Außerbetriebnahme der Anlage ...... 17 7. Fehlersuche ................17 7.1 Hochdruckpressostat ............17 7.2 Die Anlage läuft nicht ............17 7.3 Störungen an der Luftseite ..........17 Technische Änderungen der Optima 301 vorbehalten... -

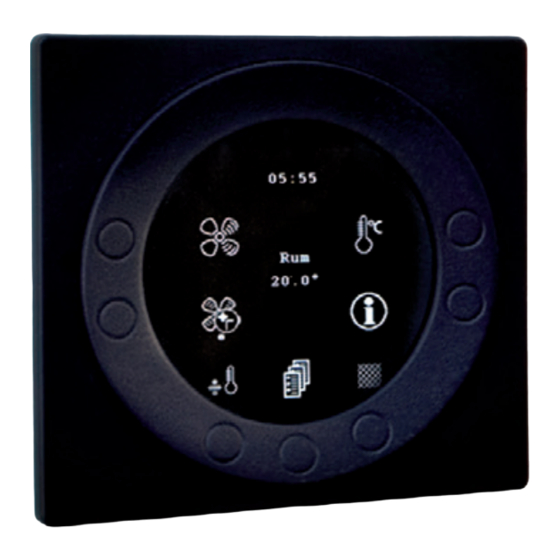

Seite 3: Bedienungspaneel
Funktionieren der Steuerung ohne die SD-Karte zu ermöglichen. Ohne die SD-Karte werden Hilfstexte jedoch nicht im Display erscheinen, und die Datenlogs werden nicht gespeichert. 4: Das Genvex Datenlogger-Programm muss auf Ihrem Computer installiert sein, um die Datenlogs auszulesen. Stützpunkt Stützpunkt Unter dem Bedienungspaneel besteht Zugang zu: A: Klemmenreihe. -
Seite 4: Beschreibung
Anforderungen an die betreffende Wohnung, z.B. Wochenbetrieb und Temperaturen usw. ingegeben werden, um eine optimale Nutzung und einen optimalen Betrieb der Anlage zu erreichen. Pos. Beschreibung Gehäuse für Bedienungspaneel Vorderseite des Bedienungspaneels Berührungsfläche des Bedienungspaneels Wandbeschlag Glas für Bedienungspaneel Technische Änderungen der Optima 301 vorbehalten... -
Seite 5: Bedienung
Heizregister NICHT einschalten, wenn ein Bedarf Optima 301 besteht. Alle Genvex Wärmepumpen vom Typ Premium Preheat für Wohnungen werden mit der Steuerung Optima 301 gelief- K4 - Hauptmenü ert, deren werkseitige Einstellung die Inbetriebnahme der Durch diese Funktion können Sie ins Hauptmenü gelan- Anlage ohne weitere Einstellungen ermöglicht. -
Seite 6: Hauptmenü
Hier können Sie die aktuelle Stunde eingeben. Bei der nach den in den Menüpunkten 02 bis 08 eingegebenen Sommer-/Winterzeitumstellung ist manuell um eine Wochentagesprogrammen. Stunde vor- bzw. zurückzustellen. Einstellmöglichkeit: EIN/AUS. Werkseinstellung: AUS. 02 Minuten Hier können Sie die aktuellen Minuten eingeben. Technische Änderungen der Optima 301 vorbehalten... -
Seite 7: Benutzermenü
Heizbedarf besteht, ist einzustellen, um wie viele Grad die Temperatur die in Benutzermenü Punkt 1 eingestellten Temperatur übersteigen soll, bevor die Küh- lung einschaltet. Einstellmöglichkeit: zwischen 3 und 10°C. Werkseinstellung: 3 °C. Technische Änderungen der Optima 301 vorbehalten... - Seite 8 Sie geben hier die maximale Lichtstärke ein, die Sie bei nummer des Gerätes: Bedienung im vollständig beleuchteten Raum wünschen. Beispiel: Optima 301 DE D: 3,0 C: 1,0 Einstellmöglichkeit: zwischen 0 und 100 %. D bezieht sich auf die Versionsnummer des Bedienungs- Werkseinstellung: 100 %.
-
Seite 9: Info Betrieb
Displaymenü Punkt 12 verwenden sollen, um Nicht in Gebrauch in die Displaymenü Punkte 13 bis 18 zu gelangen. Kühlung Falls Sie den Passwort vergessen, kann Ihnen die Genvex Hilfsrelais 9 Serviceabteilung helfen. Um das Passwort zu ändern, geben Sie einen neuen Aktuelle Übersicht über Alarme... -
Seite 10: Service Menü
Display die richtige, aktuelle zurück. Raumtemperatur anzeigt. Einstellmöglichkeit: zwischen -5 und 0 °C. 4.8 Servicemenü Werkseinstellung: -3 °C. Durch diese Funktion ist es möglich, folgende Unter- menüpunkte einzustellen und zu ändern. Technische Änderungen der Optima 301 vorbehalten... - Seite 11 Raum zu kühlen, z.B. das Schlafzimmer. Das Relais wird eingeschaltet, wenn die Temperatur 1°C höher als der Wert im Werkseinstellung: 3 Min. Servicemenü Punkt 40 ist. Einstellmöglichkeit: zwischen 0 und 6. Werkseinstellung: 0. Technische Änderungen der Optima 301 vorbehalten...
- Seite 12 33 - Reduzierung Bei sehr niedriger Aussenlufttemperatur kann es vorteil- haft sein, die Zuluftmenge zu reduzieren, um die Be- triebsbedingungen der Wärmepumpe zu verbessern und gleichzeitig eine höhere Zulufttemperatur bei gleicher Abluftmenge zu erreichen. Technische Änderungen der Optima 301 vorbehalten...
-
Seite 13: Abtautabelle
Abtauung eingestellt. Je niedriger die Geschwindigkeit, desto schneller das Auftau. Einstellmöglichkeit: Zwischen 0 und 40 %. Werkseinstellung: 20 %. 48 – Servicebetrieb Darfen nur bei Service-Techniker verwendet werden. Diese Funktion wird im Zusammenhang mit der Einre- Technische Änderungen der Optima 301 vorbehalten... -
Seite 14: Wochenprogramm
Donnerstag Freitag Samstag Stunden Minuten Geschwin- Red. T2 Stunden Minuten Geschwin- Red. T2 Stunden Minuten Geschwin- Red. T2 digkeit digkeit digkeit Sonntag Stunden Minuten Geschwin- Red. T2 digkeit Red. T2 = reduzierte Raumtemperatur (Nachtabsenkung) Technische Änderungen der Optima 301 vorbehalten... -
Seite 15: Tabelle Der Sollwerte
45 *) Modbus Betrieb 0 - 2 46 *) Modbus Adresse 1 - 247 Abtau Zuluft 20 % 0 - 100 % Servicebetrieb 1 - 4 *) 45 + 46: Nur Bedienungstableaus mit Modbus. Technische Änderungen der Optima 301 vorbehalten... -
Seite 16: Funktion
MA4 öffnet, der Zuluftventilator und die elektrischen Heiz- register schalten sich ab, bis das Eis geschmolzen ist, und der Verdampfer eine Temperatur von ca. 5 °C erreicht hat. Dann schliesst das Magnetventil wieder, und der Zuluftventilator und die elektrischen Heizregister Technische Änderungen der Optima 301 vorbehalten... -
Seite 17: Wartung
Luft in den Wärmerohren, fehlerhaftes Thermostat / Kanäle zu demontieren, um zu verhindern, dass Konden- Motorventil, falsche Einstellung der Bedienungspa- swasser im Gerät und in den Kanälen entsteht. Alle Zuluft- neel. und Abluftventile sind zu schließen. Technische Änderungen der Optima 301 vorbehalten... - Seite 18 • Nach der Garantieperiode (2 Jahre ->): Den Installateur, von dem Sie das Gerät gekauft ha- ben oder die Genvex Serviceabteilung (Tel.: +45 7353 2765). Bevor Sie anrufen, haben Sie bitt die Daten vom Typenschild bereit (Silberschild am Gerät).
-
Seite 19: Unsere Geräte Und Steuerungen - Ihre Wahl
Unsere Geräte und Steuerungen – Ihre Wahl Genvex hat mehr als 40 Jahre Erfahrung in der Erstellung von immer größere Anforderungen an energiefreundliche, aber kompakte Qualitätsgeräten, die für ein optimales Wohnklima mit ausgezeichneter Systeme. Wir bei Genvex sind uns dessen bewusst und entwickeln ständig Energieeffizienz sorgen.
