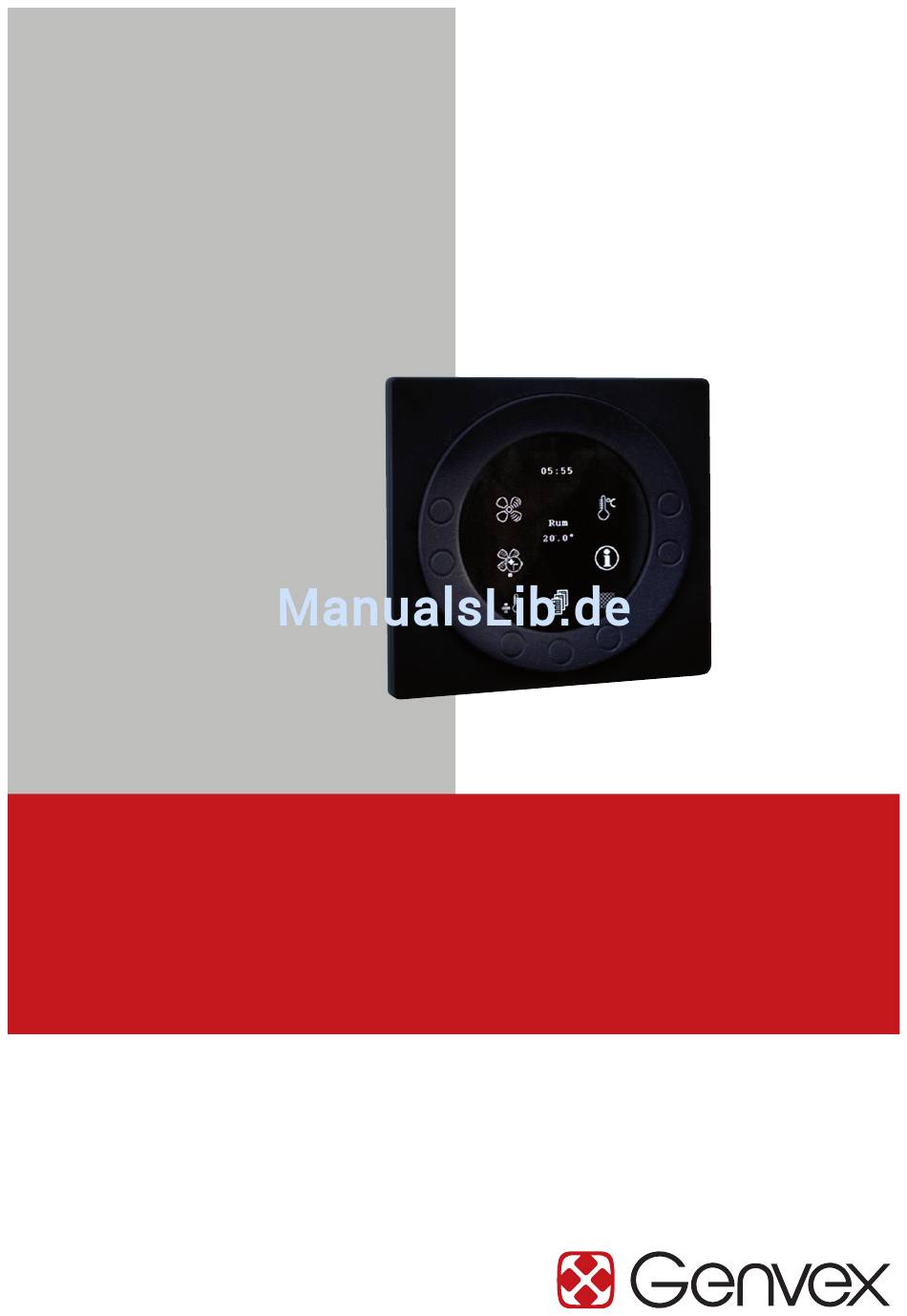

- Seite 1 BENUTZER- HANDBUCH OPTIMA 251 – ECO 190, ECO 375...
-
Seite 2: Inhaltsverzeichnis
5.6 Displaymenü ................................8 5.7 Betriebsinfo ................................9 5.8 Servicemenü ................................10 5.9 Zeitplan für Wochenprogramm ........................15 5.10 Sollwertübersicht ............................16 6. Funktion ....................................17 6.1 Bedienung von Optima 251 ..........................17 6.2 Zusätzliche Kapazität ............................17 6.3 Betriebssicherheit .............................17 7. Wartung ....................................18 7.1 Gerät ..................................18 7.2 Alarme ..................................18 7.3 Demontage/Außerbetriebnahme der Anlage ..................18... -
Seite 3: Installation
INSTALLATION 1.1 Installation des Bedienfeldes Ein Niederstromkabel mit 4 x 0,25 mm muss zwischen dem Gerät und dem Bedienfeldes verlegt werden. Die maximale Das Bedienfeld ist für die Montage an einer flachen Wand Kabellänge beträgt 50 m. Bei Kabellängen über 50 m ist der vorgesehen. -

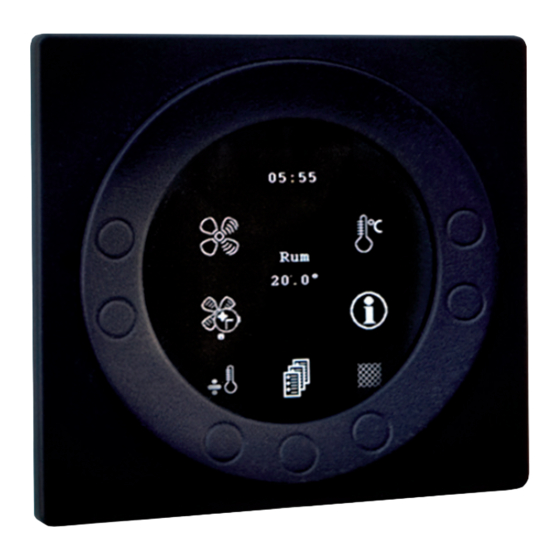

Seite 4: Bedienfeld
4: Damit ein Computer die Datenprotokolle auslesen kann, muss die Software "Genvex Datalogger" auf dem Rechner installiert sein. Die neueste Version der Genvex Genlog Software kann unter der folgenden Telefonnummer bei Genvex bestellt werden: +45 73 53 27 00. 3. INSTALLATION... -
Seite 5: Betrieb
5. BEDIENUNG Optima 251 K4 – Hauptmenü Das Display der Optima 251 ist mit Werkseinstellungen Mit dieser Funktion gelangen Sie ins Hauptmenü, in dem die vorprogrammiert. Diese werden auf die Platine des Unterpunkte Datum und Zeit, Kalender, Benutzermenü, Display, Lüftungsgeräts hochgeladen, wenn dieses zum ersten Mal Betriebsinfo sowie Servicemenü... -
Seite 6: Hauptmenü
5.2 Hauptmenü 04 – Datum Hier geben Sie das aktuelle Datum an. Unten in der Bildschirmmitte befindet sich ein Buchsymbol, das Zugriff auf die täglichen Bedienoptionen bietet. Drücken Sie 05 – Monat diese Taste, um das Hauptmenü aufzurufen. Hier geben Sie den aktuellen Monat an. 06 –... -
Seite 7: Benutzermenü
Einstellbereich: 1-12 Monate. Bei Sollwert 0 ist der Filtertimer Sollwert auf EIN gestellt werden. Die gewünschte Vorheizungs- deaktiviert. (Bei dieser Einstellung ist Vorsicht geboten! Genvex temperatur ist unter Punkt 20 im Servicemenü einzustellen. Ist haftet nicht für Fehler an Lüftungsgeräten, die durch zugesetzte stattdessen eine Kälteanlage am Zuluftkanal montiert, ist der... -
Seite 8: Displaymenü
Dieses Menü zeigt das Optima-Gerät in der Anlage sowie seine Versionsnummer an. Einstellungsoption: EIN/AUS. Beispiel: Optima 251 DE D: 3.1 C: 1.0 07 – Tageshelligkeit D steht für die Versionsnummer des Bedienfeldes. Legen Sie hier die maximale Helligkeit für das Bedienfeld in C steht für die Versionsnummer der Hauptplatine. -
Seite 9: Betriebsinfo
Bedienfeld mit einem Computer verbinden und die Software Eingabetaste. Dadurch werden die Punkte 13-18 aufgerufen. "Genvex Datalogger" verwenden. Die Anlage liest jede Minute Unter Punkt 18 können Sie das Passwort festlegen, das auch den Betriebszustand aus und speichert die Daten von bis zu zukünftig für den Zugriff auf die Menüpunkte 13-18 eingegeben... -
Seite 10: Servicemenü
Nach Behebung des Alarms oder nach Filterwechsel und Die Einregulierung der Anlage hat mit speziellen lufttechnischen Rückstellung steht der Alarm auf AUS. Messgeräten zu erfolgen und kann ohne Gebrauch der Hauptregelklappe durchgeführt werden. Die Luftmengen sollte nicht ohne sachkundige Anleitung Alarm Status Fehler bei „EIN“... - Seite 11 17 – Timer Stufe 3 und 4 Um ein gleichmäßiges Öffnen des Bypasses sicherzustellen, Wird für Drehzahl 3 oder 4 eine automatische Rückschaltung sollte die Temperatur für die vollständig geöffnete Bypassklappe verwendet, kann hier eingegeben werden, wie viele Stunden die ca.
- Seite 12 27 – Hilfsfunktion 30 – Modbus-Modus Diese Funktion lässt sich für Folgendes einsetzen: Siehe separate Beschreibung für MODBUS. Einstellungsoption: 0-2. 0 = Modbus AUS Sollwert Funktion 1 = 9600 Baud Das Relais ist ausgeschaltet. 2 = 19200 Baud Das Relais ist eingeschaltet, wenn die Anlage läuft. 31 –...
- Seite 13 Kurve für den Außentemperaturausgleich S. 32 100% Bsp. 2 Bsp. 1 Ex. 2 Ex. 1 Vorein- Pre- stellung setting 0 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 Frischlufttemp.
- Seite 14 36 – Nicht zutreffend 43 – Nachheizregister Reg Die Funktion Nachheizzyklus arbeitet wie folgt: z.B. 37 – Vorheizregister PI P erforderliche Leistung 50% und Zyklus = 60 s bedeutet, dass P-Band für den PI-Regler des elektrisch modulierenden der Regler das Nachheizregister jeweils 30 s lang ein- und Vorheizregisters.
-
Seite 15: Zeitplan Für Wochenprogramm
5.9 Zeitplan für Wochenprogramm Montag Dienstag Mittwoch Drehzahl Red. T2 Drehzahl Red. T2 Drehzahl Red. T2 Donnerstag Freitag Samstag Drehzahl Red. T2 Drehzahl Red. T2 Drehzahl Red. T2 Sonntag Drehzahl Red. T2 Red. T2 = Reduzierte Raumtemperatur (Nachtabsenkung) -
Seite 16: Sollwertübersicht
5.10 Sollwertübersicht Punkt Bezeichnung Werkseinstellung Einstellbereich Datum Datum Datum Datum (5.5) 01 Temperatur 21°C 10-30°C 02 Vorheizung EIN/AUS 03 Nachheizung EIN/AUS 04 Timer Stufe 3 und 4 EIN/AUS 05 Filterwechsel 3 Monate 1-12 Monate 06 Feuchtigkeitsregelung EIN/AUS (5.8) 10 Stufe 1 Zuluft 0-100% 11 Stufe 2 Zuluft 0-100%... -
Seite 17: Funktion
6. FUNKTION 6.1 Bedienung von Optima 251 6.3 Betriebssicherheit Regelung der Raumtemperatur Sicherheitsthermostat Es stehen drei Regelungsmethoden zur Auswahl, siehe Punkt 19 Entsteht eine Störung eines elektrischen Heizregisters, schaltet im Servicemenü. Wurde eine Zuluftregelung gewählt, bläst die sich der Sicherheitsthermostat aus. -
Seite 18: Wartung
7. WARTUNG Ventilatoren Um einen optimalen Betrieb zu gewährleisten, sollte Folgendes beachtet werden: Die beiden Ventilatorräder müssen jährlich auf Verschmutzungen kontrolliert werden. Verschmutzungen können mit einer Bürste, einem Flaschenreiniger usw. entfernt werden. Vor dem Öffnen des Gerät muss dieses span- nungsfrei geschaltet bzw. -
Seite 19: Fehlerbehebung
8. FEHLERBEHEBUNG 8.1 Sicherheitsthermostat im elektrischen Kalte Zuluft: Mögliche Ursache: Heizregister (Zusatzausstattung) • Verstopfter Wärmetauscher. • Defekter Abluftventilator. Entsteht eine Störung eines elektrischen Heizregisters, schaltet • Verstopfter Abluftfilter. sich der Sicherheitsthermostat aus. Das Heizregister ist mit • Das elektrische Nachheizregister ist am einem Brandschutzthermostat ausgestattet, der die Überhitzungsthermostat getrennt (nur Geräte mit installiertem Stromversorgung automatisch trennt, wenn die Temperatur über... -
Seite 20: Die Luft, Die Wir Atmen
Gesellschaft allgemein bei. Mit einer Genvex-Anlage lassen sich bis zu 95% der Wärmeenergie zurückgewinnen! Unter www.genvex.dk finden Sie eine Liste mit unseren Händlern. KVM-Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk...
