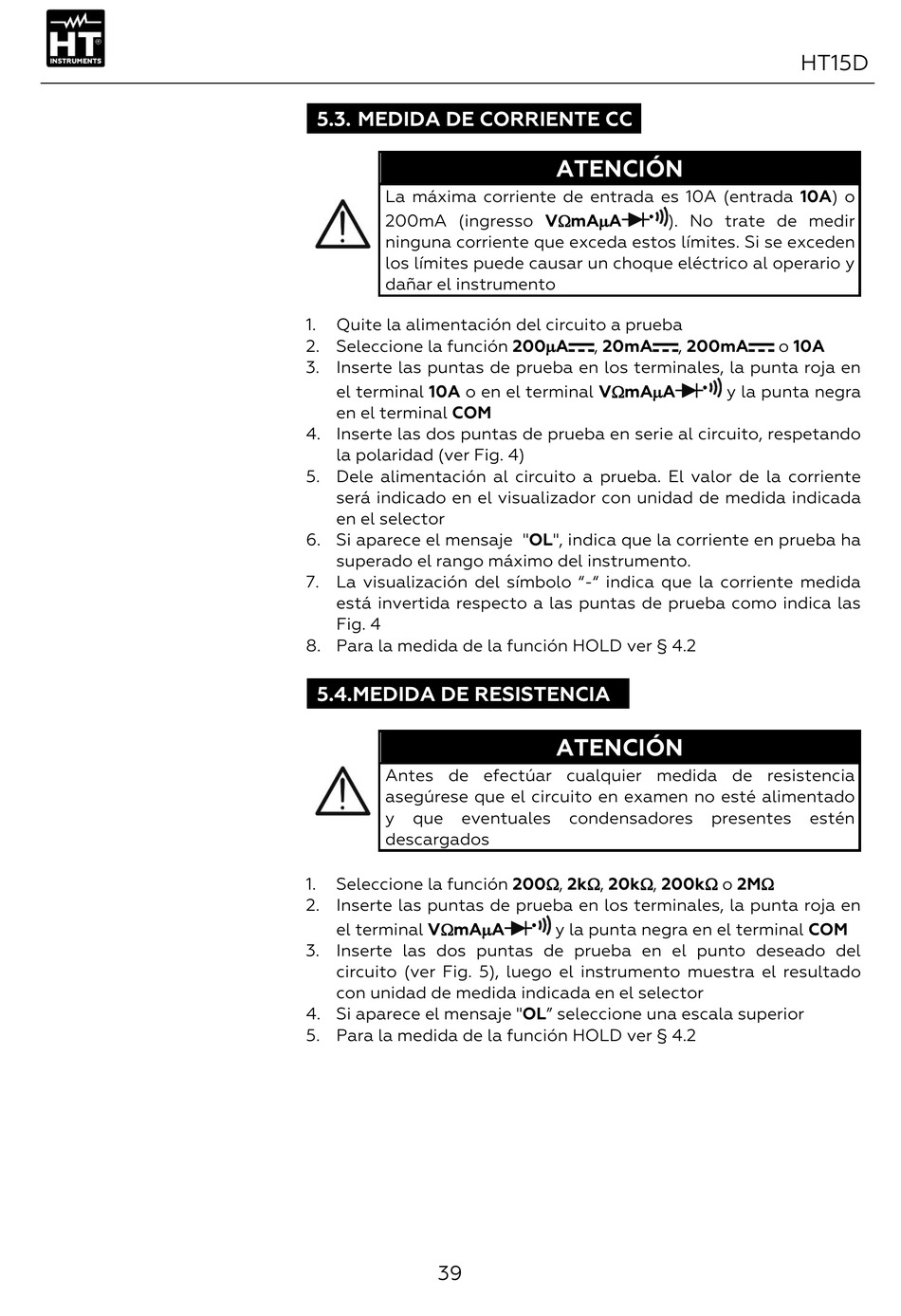

5.3. MEDIDA DE CORRIENTE CC

La máxima corriente de entrada es 10A (entrada 10A) o
200mA (ingresso VmAA
ninguna corriente que exceda estos límites. Si se exceden
los límites puede causar un choque eléctrico al operario y
dañar el instrumento
1. Quite la alimentación del circuito a prueba
2. Seleccione la función 200A
3. Inserte las puntas de prueba en los terminales, la punta roja en
el terminal 10A o en el terminal VmAA
en el terminal COM
4. Inserte las dos puntas de prueba en serie al circuito, respetando
la polaridad (ver Fig. 4)
5. Dele alimentación al circuito a prueba. El valor de la corriente
será indicado en el visualizador con unidad de medida indicada
en el selector
6. Si aparece el mensaje "OL", indica que la corriente en prueba ha
superado el rango máximo del instrumento.
7. La visualización del símbolo "-" indica que la corriente medida
está invertida respecto a las puntas de prueba como indica las
Fig. 4
8. Para la medida de la función HOLD ver § 4.2

5.4. MEDIDA DE RESISTENCIA

Antes de efectúar cualquier medida de resistencia
asegúrese que el circuito en examen no esté alimentado
y que eventuales
descargados
1. Seleccione la función 200, 2k, 20k, 200k o 2M
2. Inserte las puntas de prueba en los terminales, la punta roja en
el terminal VmAA
3. Inserte las dos puntas de prueba en el punto deseado del
circuito (ver Fig. 5), luego el instrumento muestra el resultado
con unidad de medida indicada en el selector
4. Si aparece el mensaje "OL" seleccione una escala superior
5. Para la medida de la función HOLD ver § 4.2
39
ATENCIÓN
). No trate de medir
, 20mA , 200mA
ATENCIÓN
condensadores presentes
y la punta negra en el terminal COM
HT15D
o 10A
y la punta negra
estén
