Anschluss Der Rohrleitungen/Schläuche; Füllen Und Entleeren - IKA RC 2 control Betriebsanleitung

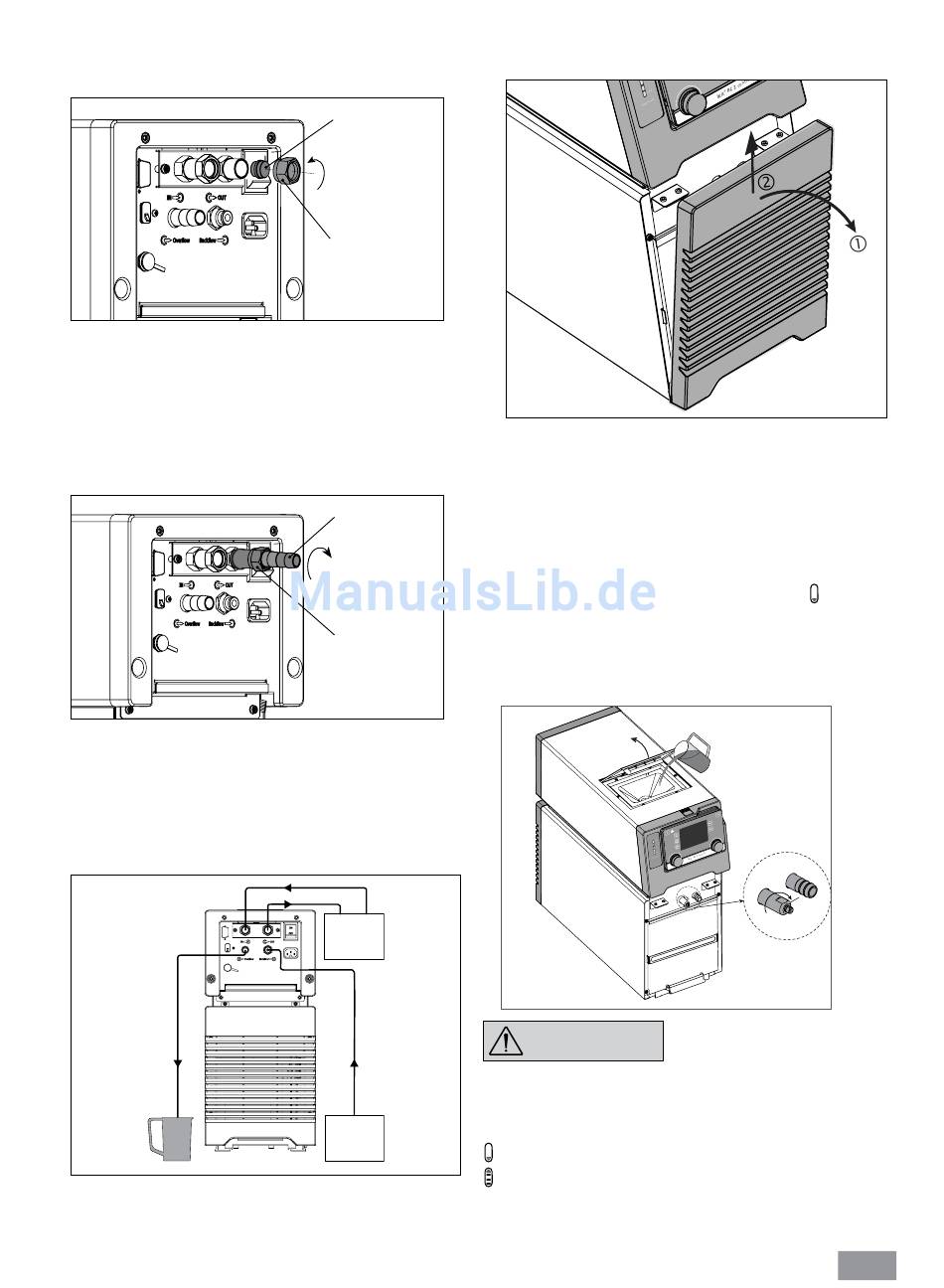

• Anschluss der Rohrleitungen/Schläuche:
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel von den Pumpenanschlüssen IN
(6, siehe Fig. 2) und OUT (7, siehe Fig. 2) entfernen�
- Die Schläuche für die Umwälzung des externen Sys-
tems an den Pumpenanschlüssen M 16 x 1 für IN und
OUT direkt oder mit den Schlaucholiven anschließen.
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
- Durch einen Schlauch am "Overflow"-Anschluss
kann überlaufende Flüssigkeit in ein geeignetes Gefäß
geleitet werden. Das Gefäß sollte immer tiefer als der
"Overflow"-Anschluss positioniert werden�
- Den "Backflow"-Anschluss mit einem geeigneten
Schlauch am IKA Kalorimeter anbringen�
®
Fig. 7
Hinweis: Wenn kein externes System erforderlich ist,
die Pumpenanschlüsse IN und OUT mit den vorhande-
nen Überwurfmuttern und Verschlussstopfen schließen.
• Füllen und Entleeren:
Verschlussstopfen
Überwurfmuttern
Fig. 5
Schlaucholive
Überwurfmuttern
Fig. 6
External
system
Informationen über den Füllstand auf dem Display des WiCo:
IKA
®
Calorimeter
- Bevor Flüssigkeit ins Bad gefüllt wird, das Entlüftungsgit-
ter wie auf der folgenden Abbildung dargestellt öffnen�
Fig. 8
- Sicherstellen, dass das Ablassventil geschlossen ist
(Endlage im Uhrzeigersinn, siehe Fig. 9)�
Hinweis! Bitte Hinweise im Kapitel "Inbetriebnahme"
beachten�
- Den Netzstecker einstecken und das Gerät am Netz-
schalter (2) einschalten�
- Das Symbol für einen niedrigen Füllstand ( ) erscheint
auf der Anzeige des Wireless Controllers (WiCo)� Wäh-
renddessen leuchtet das untere LED-Segment rot auf,
um auf den niedrigen Füllstand hinzuweisen�
- Den Deckel (5) öffnen und Flüssigkeit in das Bad füllen�
Fig. 9
Hinweis: Die Informationen
HINWEIS
über den Füllstand auf dem
Display und auf der Flüssig-
keitsstandanzeige beachten�
— Niedriger Füllstand
— Hoher Füllstand
8
