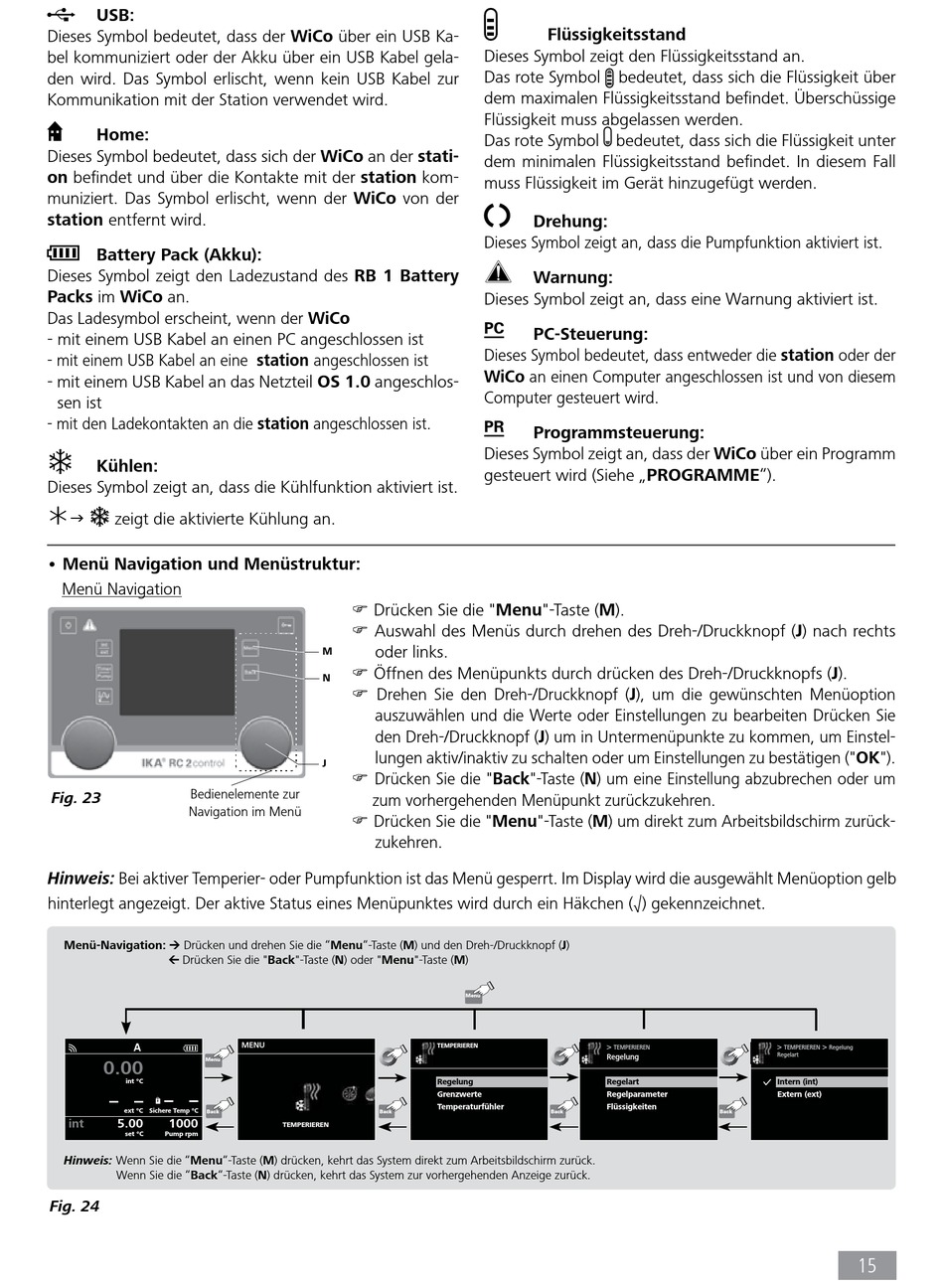

USB:
Dieses Symbol bedeutet, dass der WiCo über ein USB Ka-
bel kommuniziert oder der Akku über ein USB Kabel gela-
den wird� Das Symbol erlischt, wenn kein USB Kabel zur
Kommunikation mit der Station verwendet wird�
Home:
Dieses Symbol bedeutet, dass sich der WiCo an der stati-
on befindet und über die Kontakte mit der station kom-
muniziert� Das Symbol erlischt, wenn der WiCo von der
station entfernt wird�
Battery Pack (Akku):
Dieses Symbol zeigt den Ladezustand des RB 1 Battery
Packs im WiCo an�
Das Ladesymbol erscheint, wenn der WiCo
- mit einem USB Kabel an einen PC angeschlossen ist
- mit einem USB Kabel an eine station angeschlossen ist
- mit einem USB Kabel an das Netzteil OS 1.0 angeschlos-
sen ist
- mit den Ladekontakten an die station angeschlossen ist�
Kühlen:
Dieses Symbol zeigt an, dass die Kühlfunktion aktiviert ist�
zeigt die aktivierte Kühlung an�
• Menü Navigation und Menüstruktur:
Menü Navigation
Bedienelemente zur
Fig. 23
Navigation im Menü
Hinweis: Bei aktiver Temperier- oder Pumpfunktion ist das Menü gesperrt� Im Display wird die ausgewählt Menüoption gelb
hinterlegt angezeigt� Der aktive Status eines Menüpunktes wird durch ein Häkchen (√) gekennzeichnet�
Menü-Navigation: Drücken und drehen Sie die "Menu"-Taste (M) und den Dreh-/Druckknopf (J)
Drücken Sie die "Back"-Taste (N) oder "Menu"-Taste (M)
A
Menu
0.00
int °C
ext °C
Sichere Temp °C
Back
int
5.00
1000
set °C
Pump rpm
Hinweis: Wenn Sie die "Menu"-Taste (M) drücken, kehrt das System direkt zum Arbeitsbildschirm zurück�
Wenn Sie die "Back"-Taste (N) drücken, kehrt das System zur vorhergehenden Anzeige zurück�
Fig. 24
Drücken Sie die "Menu"-Taste (M)�
Auswahl des Menüs durch drehen des Dreh-/Druckknopf (J) nach rechts
oder links�
M
Öffnen des Menüpunkts durch drücken des Dreh-/Druckknopfs (J)�
N
Drehen Sie den Dreh-/Druckknopf (J), um die gewünschten Menüoption
auszuwählen und die Werte oder Einstellungen zu bearbeiten Drücken Sie
den Dreh-/Druckknopf (J) um in Untermenüpunkte zu kommen, um Einstel-
lungen aktiv/inaktiv zu schalten oder um Einstellungen zu bestätigen ("OK")�
J
Drücken Sie die "Back"-Taste (N) um eine Einstellung abzubrechen oder um
zum vorhergehenden Menüpunkt zurückzukehren�
Drücken Sie die "Menu"-Taste (M) um direkt zum Arbeitsbildschirm zurück-
zukehren�
MENU
Back
TEMPERIEREN
Flüssigkeitsstand
Dieses Symbol zeigt den Flüssigkeitsstand an�
Das rote Symbol bedeutet, dass sich die Flüssigkeit über
dem maximalen Flüssigkeitsstand befindet� Überschüssige
Flüssigkeit muss abgelassen werden�
Das rote Symbol bedeutet, dass sich die Flüssigkeit unter
dem minimalen Flüssigkeitsstand befindet� In diesem Fall
muss Flüssigkeit im Gerät hinzugefügt werden�
Drehung:
Dieses Symbol zeigt an, dass die Pumpfunktion aktiviert ist�
Warnung:
Dieses Symbol zeigt an, dass eine Warnung aktiviert ist�
PC
PC-Steuerung:
Dieses Symbol bedeutet, dass entweder die station oder der
WiCo an einen Computer angeschlossen ist und von diesem
Computer gesteuert wird�
PR
Programmsteuerung:
Dieses Symbol zeigt an, dass der WiCo über ein Programm
gesteuert wird (Siehe „PROGRAMME")�
Menu
>
TEMPERIEREN
TEMPERIEREN
Regelung
Regelung
Regelart
Grenzwerte
Regelparameter
Temperaturfühler
Flüssigkeiten
Back
>
>
TEMPERIEREN
Regelung
Regelart
Intern (int)
Extern (ext)
Back
15
