IKA RCT basic Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für RCT basic:

Werbung

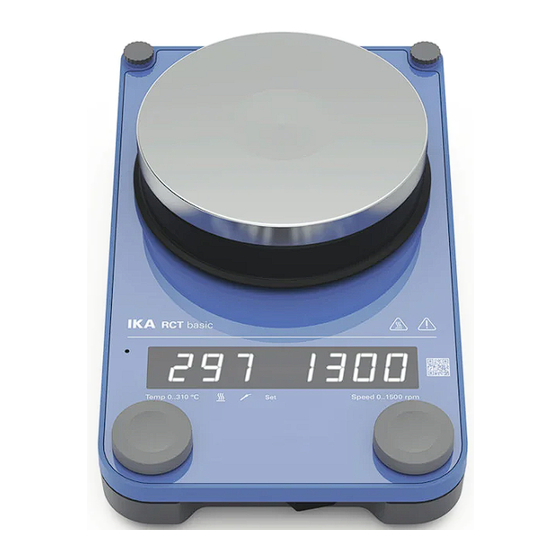

RCT basic

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IKA RCT basic

  • Seite 1 RCT basic...
  • Seite 2 DEUTSCH...
  • Seite 3: Inhaltsverzeichnis

    EU-Konformitätserklärung ������������������������������������������������������������������6 Zeichenerklärung ������������������������������������������������������������������������������ 6 Sicherheitshinweise ��������������������������������������������������������������������������� 7 Bestimmungsgemäße Verwendung ������������������������������������������������� 10 Auspacken �������������������������������������������������������������������������������������� 11 Aufstellen ��������������������������������������������������������������������������������������� 12 Fig� 1 Bedienfeld und Anzeige ������������������������������������������������������������������ 15 Bedienung �������������������������������������������������������������������������������������� 17 Schnittstellen und Ausgänge ����������������������������������������������������������� 25 Instandhaltung und Reinigung �������������������������������������������������������� 28 Zubehör ������������������������������������������������������������������������������������������ 28 Fehlercodes �������������������������������������������������������������������������������������...
  • Seite 4: Eu-Konformitätserklärung

    EN 61010-2-051, EN 61326-1, EN 60529 und EN ISO 12100� › Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet� › Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz- und Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden� Unfallverhütungsvorschriften� › Steckdose muss geerdet sein (Schutzleiterkontakt)�...
  • Seite 5: Arbeiten Mit Dem Gerät

    Folien� Die Folge ist Überhitzung� /// Zubehör /// Arbeiten mit dem Gerät › Sicheres Arbeiten ist nur mit IKA Original Zubehör gewährleistet� Gefahr! › Der externe Temperaturfühler muss beim Anschluss mindestens 20 mm tief in das Medium › Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, es ist nicht EX-geschützt�...
  • Seite 6: Bestimmungsgemäße Verwendung

    - wenn das Gerät in nicht bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe betrieben wird� - wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen werden� RCT basic Netzkabel Schraubendreher (Sicherheitskreis) Magnetstäbchen IKAFLON 30 round und IKAFLON 40 round Temperaturmessfühler PT 1000.60...
  • Seite 7: Aufstellen

    Aufstellen /// Montage von Stativstab / Verlängerung etc� › Lesen Sie vor Verwendung die Montageanleitung und die Sicherheitshinweise der IKA Kreuz- muffe (siehe „Zubehör“)� › Das Gerät darf nicht am Stativstab aufgehängt werden! Kippgefahr! › Der Massenschwerpunkt des angeschlossenen Geräts darf nicht über den durch ein gestri- cheltes Rechteck gekennzeichneten sicheren Bereich hinausragen�...
  • Seite 8: Bedienfeld Und Anzeige

    Bedienfeld und Anzeige /// Bedienfeld Hauptschalter USB Schnittstelle (links “I“ « ein, rechts “O“ « aus) RS 232 Schnittstelle Einstellbarer Sicherheitskreis Anschluss für PT 1000 Temperaturfühler, Dreh- / Druckknopf - Temperatureinstellung Temperatursonden oder Kontaktstecker Dreh- / Druckknopf - Drehzahleinstellung Heizplatte Display Stativgewindebohrung Netzbuchse...
  • Seite 9: Bedienung

    /// Anzeige Bedienung /// Einschalten Switch on (°C) Temp 0..310 °C Speed 0..1500 rpm (rpm) Temp 0..310 °C Speed 0..1500 rpm Standby-LED LED-Anzeige Heizung aktiv Temperaturanzeige LED-Anzeige Temperaturfühler gesteckt LED-Anzeige externes Kontaktthermom- LED-Anzeige „Sollwert Temperatur“ eter gesteckt PC-Steuerungsanzeige Drehzahlanzeige 220 - 230V ~ 00537 50/60 Hz 650 W...
  • Seite 10 /// Rühren /// Heizen › Motordrehzahl mithilfe des Dreh- / Druckknopfes (D) einstellen� Sicherheitstemperaturbegrenzung einstellen: Der eingestellte Drehzahlwert wird rechts auf dem Display angezeigt� Die maximal erreichbare Heizplattentemperatur wird durch einen einstellbaren Sicherheitstem- › Start der Rührfunktion durch Drücken des Dreh- / Druckknopfes (D)� peraturbegrenzer begrenzt�...
  • Seite 11: Erweiterter Betrieb

    /// Erweiterter Betrieb (°C) Betriebsart: Werkseinstellung: Betriebsart A Betriebsart A ( Alle eingestellten Werte bleiben nach dem Ausschalten oder dem Trennen des Gerätes vom Netz erhalten� Nach dem Einschalten des Gerätes ist der Status der Funktionen Heizen und Temp 0...310 °C Speed 0...1500 rpm Temp 0...310 °C Speed 0...1500 rpm...
  • Seite 12 Temperatur-Regelmodus: Error 5: Bei Verwendung eines externen PT 1000 Temperaturfühlers können Sie unter den folgenden Error 5 ist eine Schutzfunktion und erkennt, dass der Temperaturfühler nicht in das Medium Regelmodi auswählen: eingeführt wurde, wenn die Heizung eingeschaltet ist� Regelmodus Precise (Pr): Werkseinstellung: 5 min.
  • Seite 13: Regelung Der Mediumstemperatur Mit Kontaktthermometer

    PT 1000-Serie, des Kontaktthermometers oder des Kontaktsteckers� Die Elektronik des Gerätes liefert einen Prüfstrom, der über die Steckerstifte 3 und 5 der Buchse fließen muss, damit die Heizplatte heizt� Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit USB Schnittstelle unter: http://www.ika.com/ika/lws/download/usb-driver.zip Sicherheitsfunktion: Installieren Sie den Treiber, indem Sie die Setup Datei ausführen�...
  • Seite 14: Funktion

    Überwachungszeit („Watchdogzeit”) keine erneute Übertragung dieses Befehles vom PC statt, so werden die Funktionen Heizen und Rühren entsprechend dem eingestellten „Watchdog”-Modus Die NAMUR-Befehle und die zusätzlichen IKA-spezifischen Befehle dienen nur als Low Level abgeschaltet, oder auf vorher gesetzte Sollwerte weitergeregelt�...
  • Seite 15: Instandhaltung Und Reinigung

    › Zulässige maximale Umgebungstemperatur einhalten denden Stoffen sind� › Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung“ bei IKA an oder ver- wenden Sie den Download-Ausdruck des Formulares auf der IKA Website www.ika.com� E 4 - Die Motorsteuerung ist nicht verfügbar › Senden Sie im Reparaturfall das Gerät in der Originalverpackung zurück� Lagerverpackungen sind für den Rückversand nicht ausreichend�...
  • Seite 16 E 6 - Unterbrechung des Sicherheitskreises E 26 – Plattentemperatur > Plattensicherheitstemperatur (mehr als 40 K) Ursachen › Sicherheitskreis ist unterbrochen Ursachen › Unregelmäßige Temperaturverteilung auf der Heizplatte durch punktuelle Wärme- abfuhr Auswirkung › Heizung ausgeschaltet › Defekt des Regel- oder Sicherheitstemperaturfühlers Lösungen ›...
  • Seite 17: Technische Daten

    Technische Daten Allgemeine Daten Funktion Heizen Spannung 220 ��� 230 VAC ± 10 % Heizleistung 600 W 115 VAC ± 10 % Heiztemperatur RT + Eigenerwärmung Gerät ��� 310 °C 100 VAC ± 10 % Frequenz 50 / 60 Hz Heiztemperatur Einstellbereich 0 ���...
  • Seite 18: Gewährleistung

    Gewährleistung › Entsprechend den IKA-Verkaufs- und Lieferbedingungen beträgt die Gewährleistungszeit 24 Monate� Im Gewährleistungsfall wenden Sie sich bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung der Lieferrechnung und Nennung der Reklamationsgründe direkt an unser Werk� Frachtkosten gehen zu Ihren Lasten�...
  • Seite 19 Phone: +84 28 38202142 Phone: +66 2059 4690 Phone: +90 216 394 43 43 eMail: sales�lab-vietnam@ika�com eMail: sales�lab-thailand@ika�com eMail: sales�turkey@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
