• Auspacken:
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand
auf (Post, Bahn oder Spedition)�
• Lieferumfang:
- HRC 2 control Station mit WiCo
- Netzkabel
- Schlaucholive NW 8 (2 Stck�)
- Schlaucholive NW 12 (2 Stck�)
- Schraubendreher (für Sicherheitskreis)
- OS 1�0 Netzteil (für WiCo)
- USB 2�0 Kabel Mikro A–Mikro B
- USB 2�0 Kabel A–Mikro B
- Kunststoffkappe (für "Overflow"-Anschluss)
- Kunststoffkappe (für "Backflow"-Anschluss)
- Kurzanleitung
- Garantiekarte�
• Aufstellung:
- Das Gerät auf einer ebenen, stabilen, sauberen, rutsch-
festen, trockenen und feuerfesten Fläche aufstellen�
- Auf der Vorder- und Rückseite jeweils mindestens 20 cm
Freiraum lassen�
- Der Installationsbereich muss groß genug und ausrei-
chend belüftet sein, um sicherzustellen, dass sich der
Raum nicht übermäßig durch die vom Gerät abgege-
bene Wärme erwärmt�
- Das Gerät nicht in unmittelbarer Nähe von Wärmequel-
len und in direktem Sonnenlicht aufstellen�
- Das Kühlsystem, der Pumpenmotor und die Elektronik er-
zeugen Eigenwärme, die über Lüftungsgitter (3) abgeführt
wird� Diese Lüftungsgitter dürfen nie abgedeckt werden!
HINWEIS: Nach dem Aufstellen des Gerätes mindestens
eine Stunde abwarten, bevor das Gerät in Betrieb genommen
wird, um eine Beschädigung des Kühlsystems zu vermeiden�
Auspacken

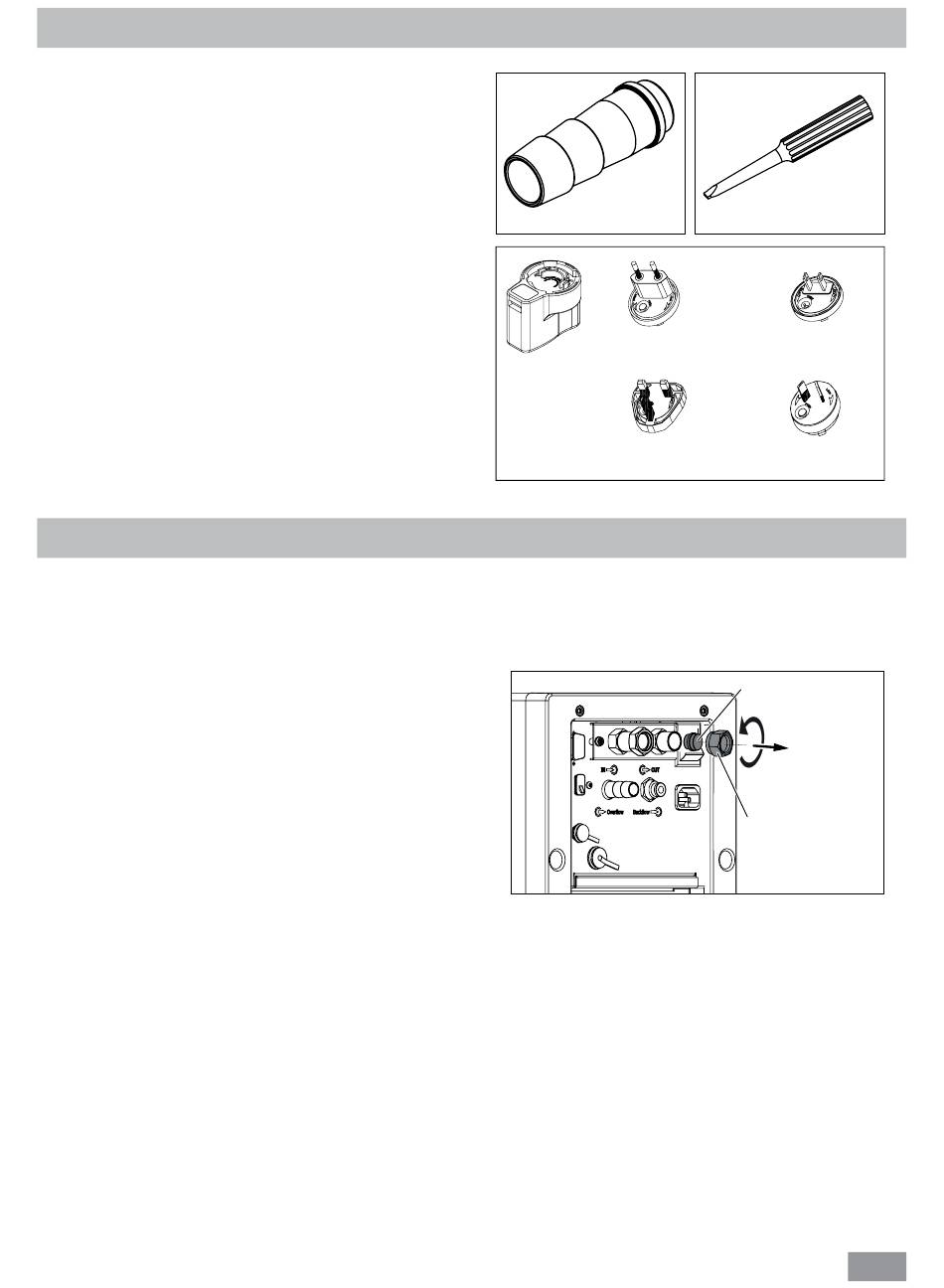

Fig. 2
(siehe Fig� 2)
(siehe Fig� 2)
(siehe Fig� 3)
(siehe Fig� 4)
Fig. 4
Vorbereitungen
• Anschluss der Rohrleitungen/Schläuche:
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel (SW19) von den Pumpenanschlüs-
sen IN (14) und OUT (13) entfernen�
- Die Schläuche für die Umwälzung des externen Systems
an den Pumpenanschlüssen M 16 x 1 für IN und OUT
direkt oder mit den Schlaucholiven anschließen�
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
Fig. 3
Adapter
Adapter
