Durch erneutes Drücken der Schlüssel-Taste (O) werden
die Bedienelemente wieder freigeben (Schlüssel-Symbol
erlischt im Display)�
HINWEIS
Vorderseite der Station abgeschaltet werden� Die LED-
Leiste (B) wechselt in diesem Fall von grün auf rot�
Die Thermostateinheit wird über einen Wireless Controller
(WiCo) gesteuert� Wenn der WiCo an der station mon-
tiert ist, werden über die Kontakte (E) Daten zwischen der
station und dem WiCo ausgetauscht� Auf dem Bildschirm
des WiCo wird das „Home"-Symbol angezeigt�
Der WiCo ist mit einem USB-Anschluss (Universal Serial Bus)
ausgestattet, über den der WiCo mit der station verbun-
den werden kann; das USB-Symbol
Bildschirm�
Wenn der WiCo nicht über ein USB-Kabel an der station
angeschlossen ist, erfolgt der Datenaustausch zwischen der
station und dem WiCo über Bluetooth
das Bluetooth
®
-Symbol
Arbeiten mit dem Wireless Controller (WiCo)
• Arbeitsbildschirm im Auslieferzustand:
Nach dem Einschalten des WiCo erscheint für einige
Sekunden der Start- und Informationsbildschirm (siehe
„Inbetriebnahme")� Danach wird automatisch im Dis-
play folgender Arbeitsbildschirm eingeblendet�
0.00
int
5.00
Fig. 21
Hinweis: Das Wireless Symbol
schaltetem station�

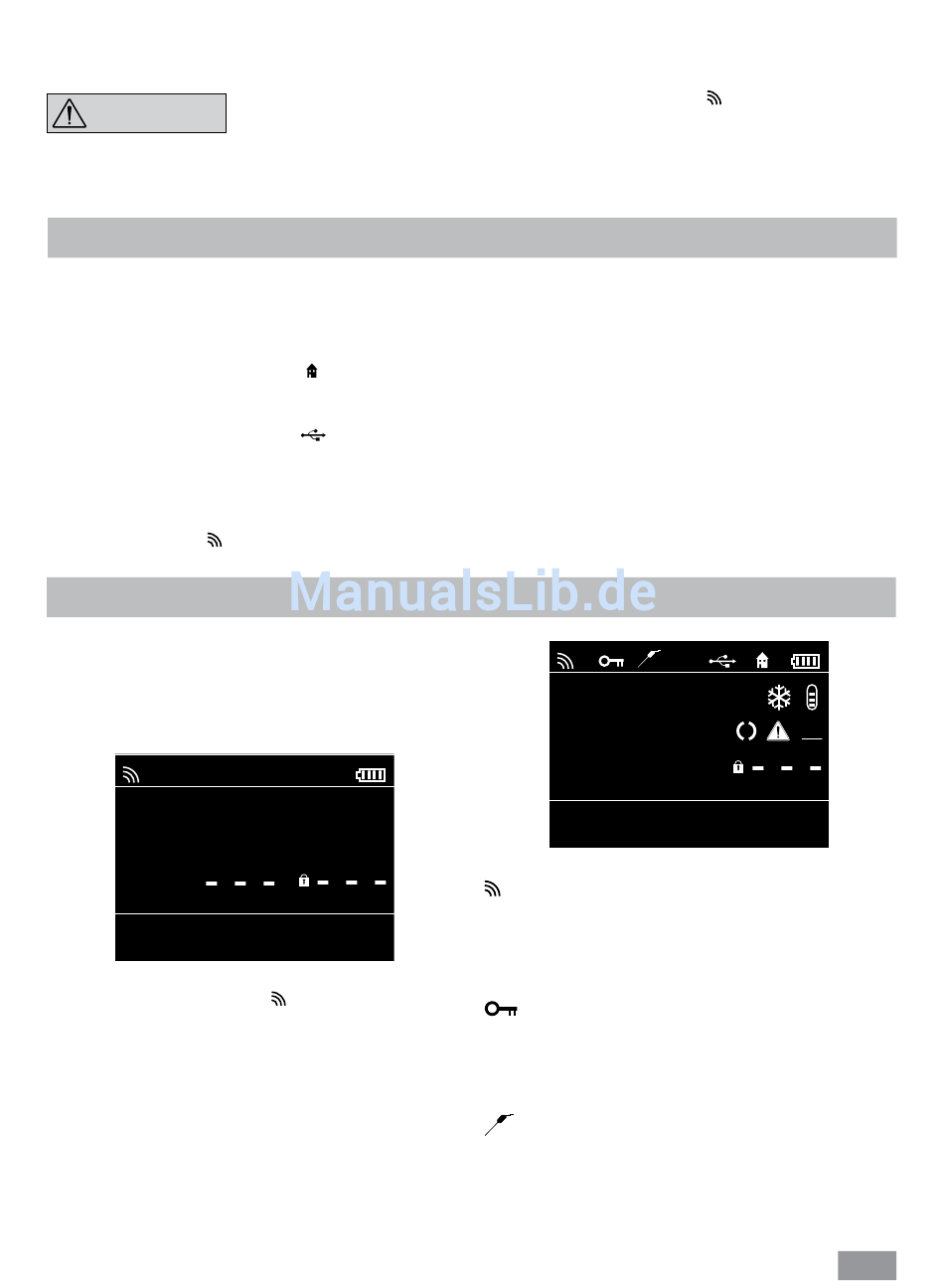

• Symbolerklärung im Arbeitsbildschirm:
Die angezeigten Symbole ändern sich abhängig vom Zu-
stand und von den Einstellungen des WiCo und der sta-
tion� Die nachstehende Abbildung zeigt die wichtigsten
Symbole im Arbeitsbildschirm�
Im Notfall können die Geräte-
funktionen durch Drücken der
Taste „safe STOP" (A) an der
Wissenswertes
erscheint auf dem
� In diesem Fall wird
®
angezeigt�
A
int °C
ext °C
Safe Temp °C
1000
soll °C
Pumpen rpm
erscheint nur bei einge-
Im Display erscheint eine Meldung, dass die Station
zwangsweise abgeschaltet wurde. Zur Wiederinbetrieb-
nahme den Netzschalter (2) aus- und einschalten�
Wenn die Bluetooth
-Funktion des WiCo aktiviert ist, er-
®
scheint das Bluetooth
®
-Symbol
der WiCo kann durch Drücken der Suchtaste (C) gesucht
werden� Es ertönt ein Tonsignal�
Je nach Struktur des Gebäudes kann der WiCo über die
Bluetooth
®
-Verbindung in einem Abstand von bis zu 15 m
von der station betrieben werden�
Der WiCo kann entweder an der station oder an einem
sicheren und einfach zugänglichen Ort installiert werden�
Ist der WiCo an der station montiert, wird der Akku über
die Kontakte (E) geladen� Der Akku kann auch über den USB-
Anschluss am WiCo geladen werden (siehe "Laden des
Battery Packs RB 1" im Abschnitt "Vorbereitungen")�
10.00
10.00
int
10.00
Fig. 22
Bluetooth
:
®
Dieses Symbol bedeutet, dass die station und der WiCo
über Bluetooth
®
kommunizieren�
Das Symbol erlischt, wenn keine Bluetooth
erfolgt�
Schlüssel:
Dieses Symbol bedeutet, dass die Funktion der Tasten und
Drehknöpfe zur Bedienung des WiCo gesperrt sind� Das
Symbol erlischt, wenn die Funktionen durch erneutes Drü-
cken der Schlüssel Taste wieder freigegeben werden�
Temperaturfühler:
Dieses Symbol erscheint, wenn der externe Temperatur-
fühler angeschlossen ist�
A
Betriebsart:
Dieses Symbol zeigt die jeweils gewählte Betriebsart (A,
B, C) an�
auf dem Bildschirm und
A
int °C
PC
ext °C
Safe Temp °C
1000
soll °C
Pumpen rpm
-Kommunikation
®
14
