Der Schutz für den Benutzer ist nicht mehr gewährleistet:
- Wenn das Gerät mit Zubehör betrieben wird, welches nicht vom Hersteller geliefert oder empfohlen wird�
- Wenn das Gerät in nicht bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe betrieben wird�
- Wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen werden�
• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand
auf (Post, Bahn oder Spedition)�
• Aufstellung
- Das Gerät auf einer ebenen, stabilen, sauberen, rutschfes-
ten, trockenen und feuerfesten Fläche aufstellen�
- Auf der Vorder- und Rückseite jeweils mindestens 20 cm
Freiraum lassen�
- Der Installationsbereich muss groß genug und ausrei-
chend belüftet sein, um sicherzustellen, dass sich der
Raum nicht übermäßig durch die vom Gerät abgegebe-
ne Wärme erwärmt�
- Das Gerät nicht in unmittelbarer Nähe von Wärmequellen
und in direktem Sonnenlicht aufstellen�
- Das Kühlsystem, der Pumpenmotor und die Elektronik er-
zeugen Eigenwärme, die über Entlüftungsgitter abgeführt
wird� Diese Entlüftungsgitter dürfen nie abgedeckt werden!
Nach dem Aufstellen des Gerätes min-
HINWEIS
destens eine Stunde abwarten, bevor
das Gerät in Betrieb genommen wird�

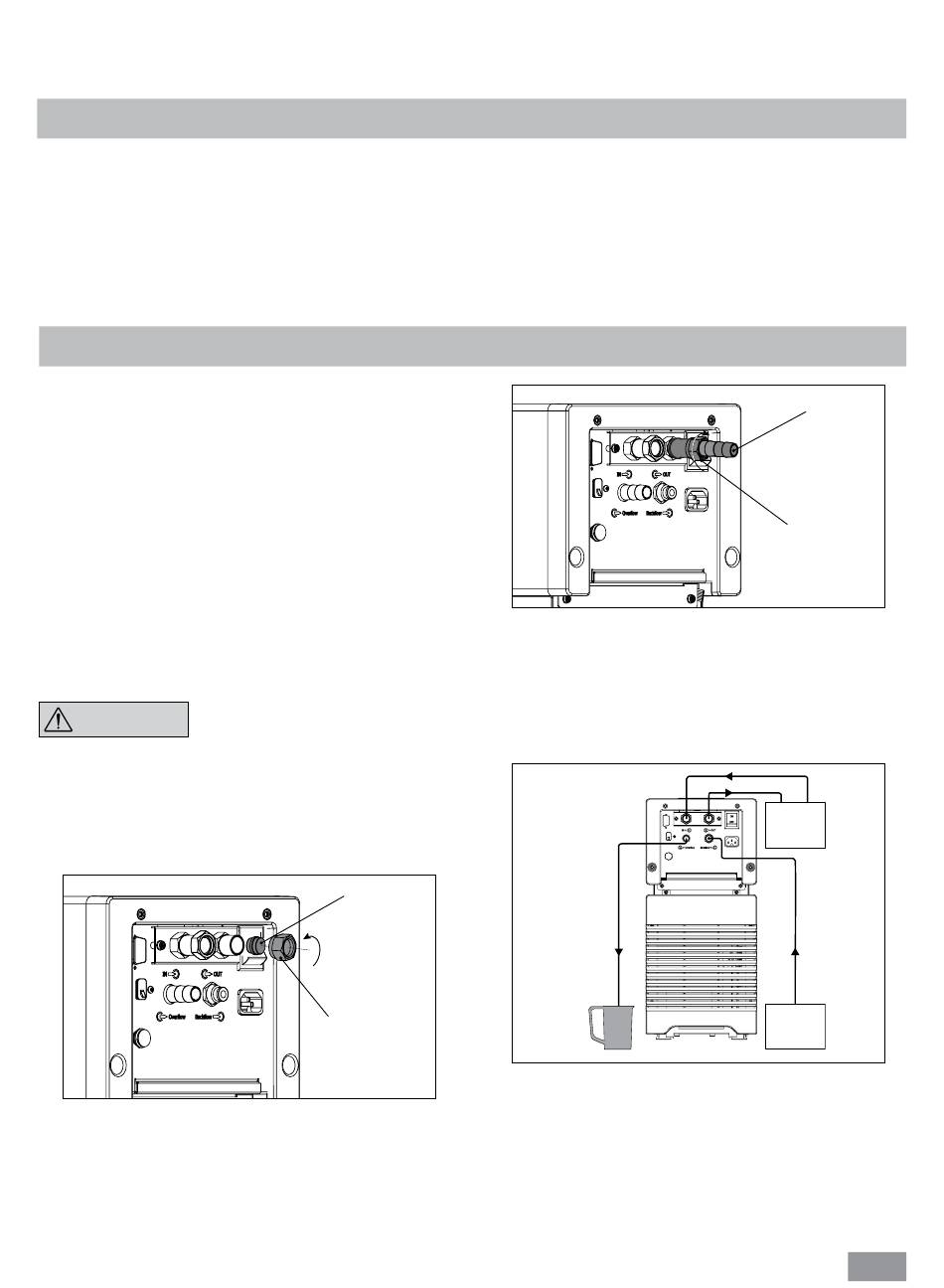

• Anschluss der Rohrleitungen/Schläuche
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel von den Pumpenanschlüssen IN (6,
siehe Fig. 1) und OUT (7, siehe Fig. 1) entfernen�
- Die Schläuche für die Umwälzung des externen Systems
an den Pumpenanschlüssen M 16 x 1 für IN und OUT
direkt oder mit den Schlaucholiven anschließen�
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
Auspacken
Vorbereitungen
Verschlussstopfen
Überwurfmuttern
Fig. 3
• Lieferumfang
- RC 2 basic
- Netzkabel
- Schlaucholive NW 8 (2 Stck�)
- Schlaucholive NW 12 (2 Stck�)
- Kurzanleitung
- Garantiekarte�
- Durch einen Schlauch am "Overflow"-Anschluss kann
überlaufende Flüssigkeit in ein geeignetes Gefäß geleitet
werden� Das Gefäß sollte immer tiefer als der "Overflow"-
Anschluss positioniert werden�
- Den "Backflow"-Anschluss mit einem geeigneten
Schlauch am IKA Kalorimeter anbringen�
Hinweis: Wenn kein externes System erforderlich ist, die
Pumpenanschlüsse IN und OUT mit den vorhandenen
Überwurfmuttern und Verschlussstopfen schließen�
Schlaucholive
Überwurfmuttern
Fig. 4
External
system
IKA
®
Calorimeter
Fig. 5
