Vernetzung von Terminals mit Nockensteuerungen und PCs
7.5
Anschlussbeispiele
7.5.1
DICNET-Verbindung LOCON-TERM
LOCON und TERM werden über DICNET wie folgt verbunden:
T erminal

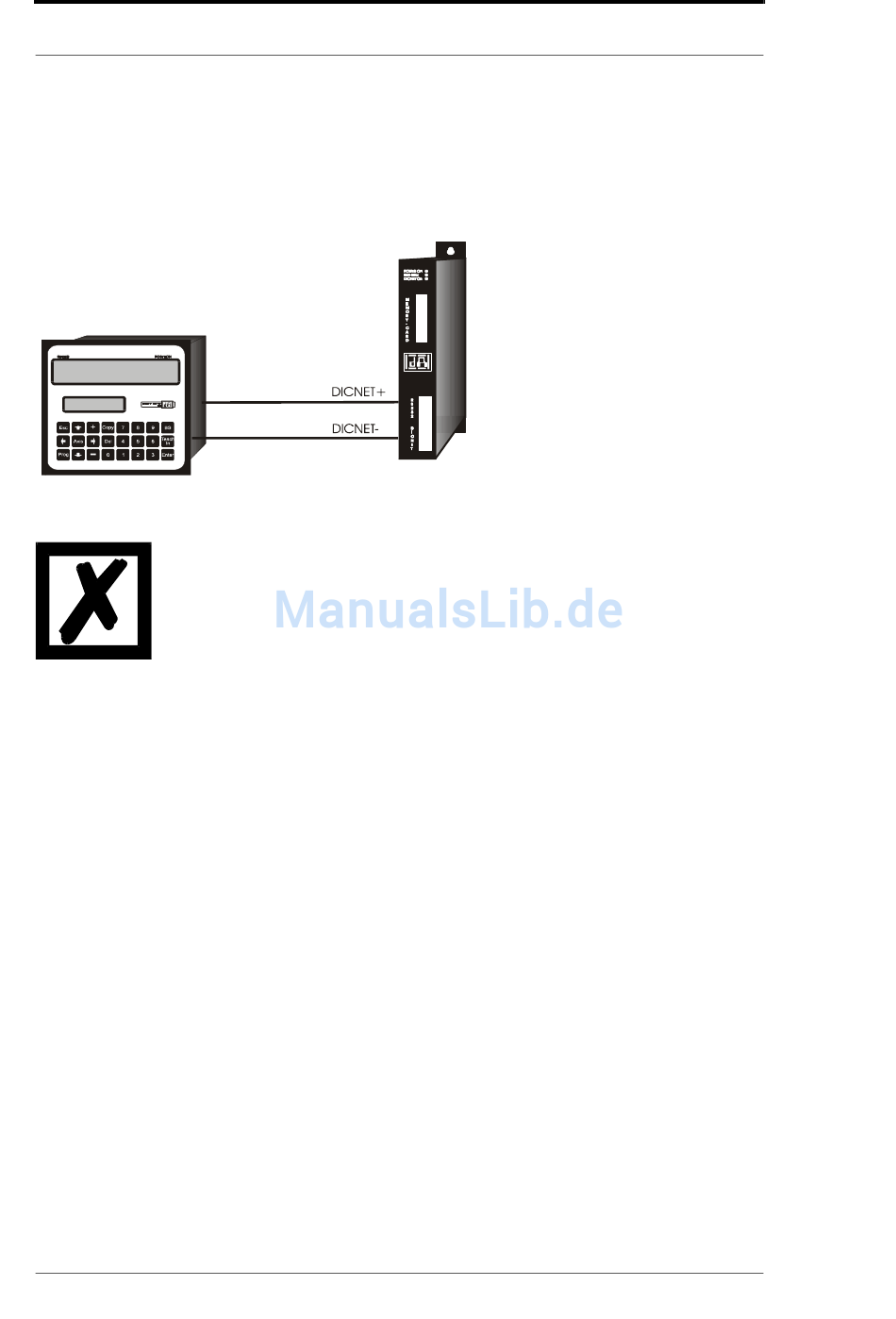

Abbildung 4: DICNET-Verbindung Terminal - LOCON
Die abgebildeten Geräte stehen exemplarisch für Deutschmann Terminals
bzw. Nockensteuerungen der Serie LOCON / ROTARNOCK.
Die beiden Massepotentiale müssen nicht miteinander verbunden werden; es muss aber sicher-
gestellt sein, dass das GND-Potential zwischen den einzelnen DICNET-Busteilnehmern nicht
mehr als 7V differiert. Andernfalls muss ein Potentialausgleich geschaffen werden.
Bei beiden Geräten wird der Busabschlusswiderstand aktiviert.
Bei einer einfachen Installation mit einem LOCON und einer externen Bedienfront bietet es sich
deshalb an, die gleiche 24 Volt - Versorgung für beide Geräte zu verwenden.
40
DICNET +
DICNE T -
Bedienerhandbuch LOCON 200 V. 4.5
Deutschmann Automation GmbH & Co. KG
L OCON
25.4.17
