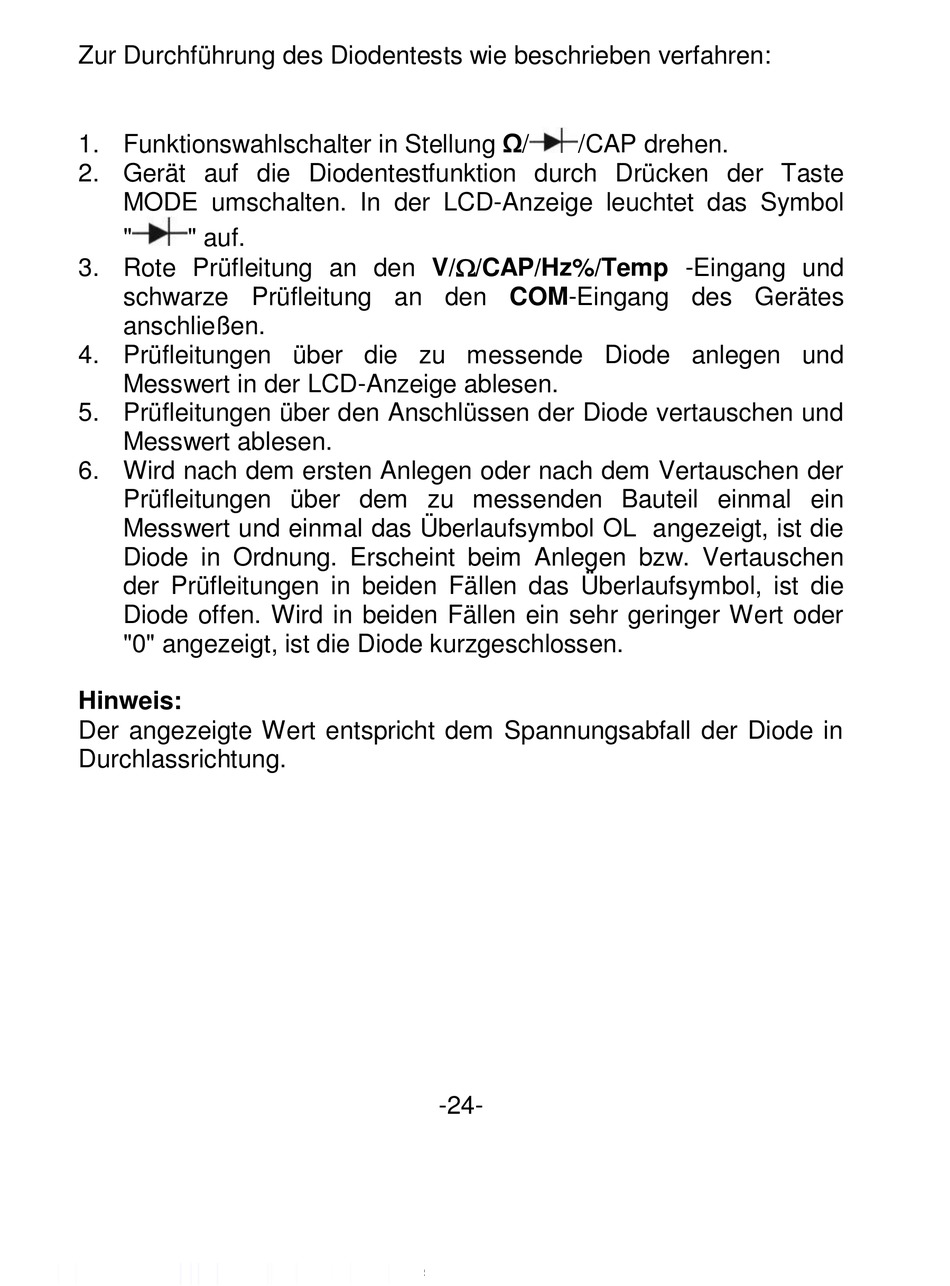

Zur Durchführung des Diodentests wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung Ω/
2. Gerät auf die Diodentestfunktion durch Drücken der Taste
MODE umschalten. In der LCD-Anzeige leuchtet das Symbol
"
" auf.
3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.
4. Prüfleitungen über die zu messende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.
5. Prüfleitungen über den Anschlüssen der Diode vertauschen und
Messwert ablesen.
6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der
Prüfleitungen über dem zu messenden Bauteil einmal ein
Messwert und einmal das Überlaufsymbol OL angezeigt, ist die
Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen
der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die
Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder
"0" angezeigt, ist die Diode kurzgeschlossen.
Hinweis:
Der angezeigte Wert entspricht dem Spannungsabfall der Diode in
Durchlassrichtung.
/CAP drehen.
-24-
