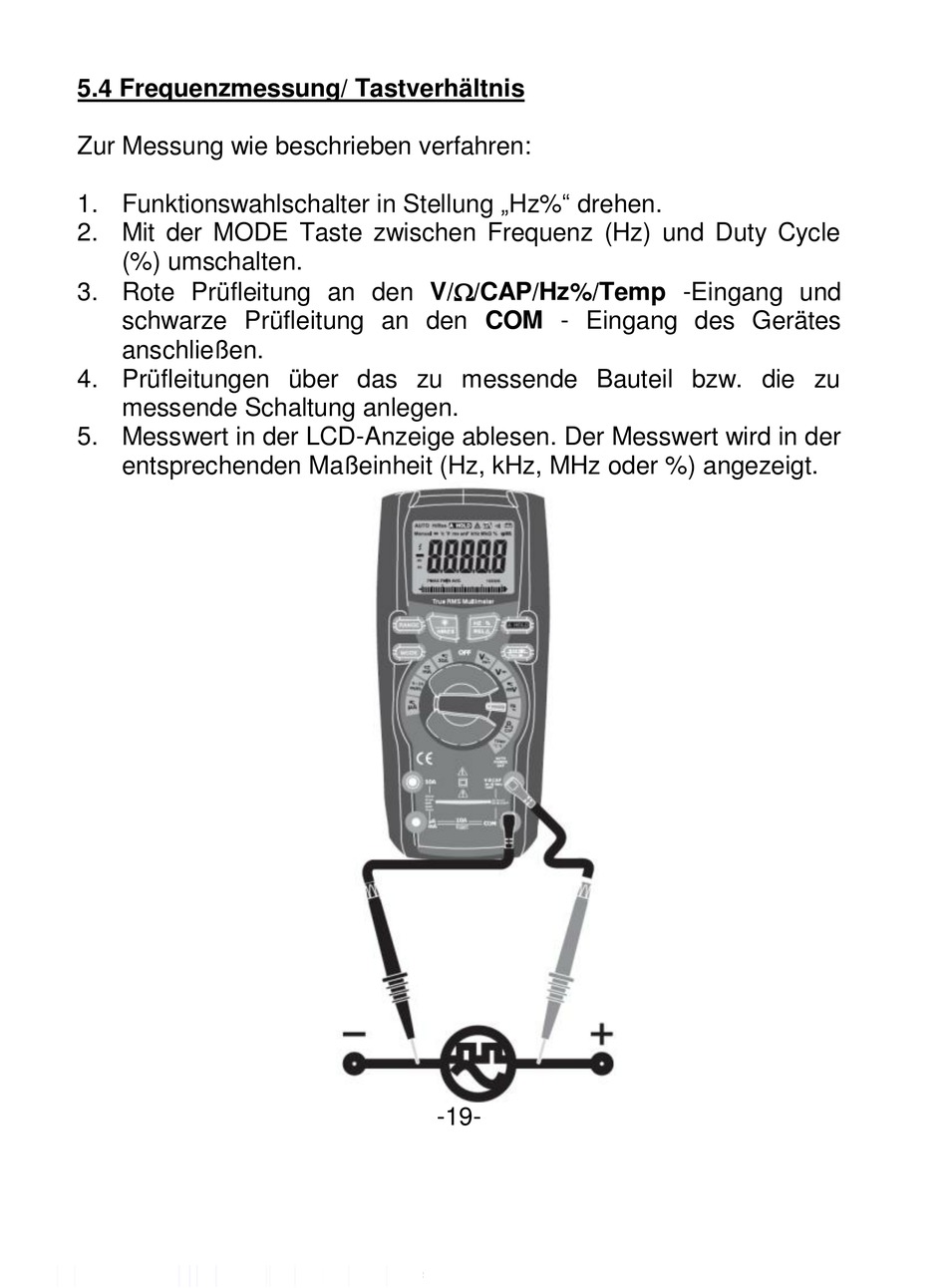

5.4 Frequenzmessung/ Tastverhältnis
Zur Messung wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung „Hz%" drehen.
2. Mit der MODE Taste zwischen Frequenz (Hz) und Duty Cycle
(%) umschalten.
3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.
4. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen.
5. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der
entsprechenden Maßeinheit (Hz, kHz, MHz oder %) angezeigt.
-19-
