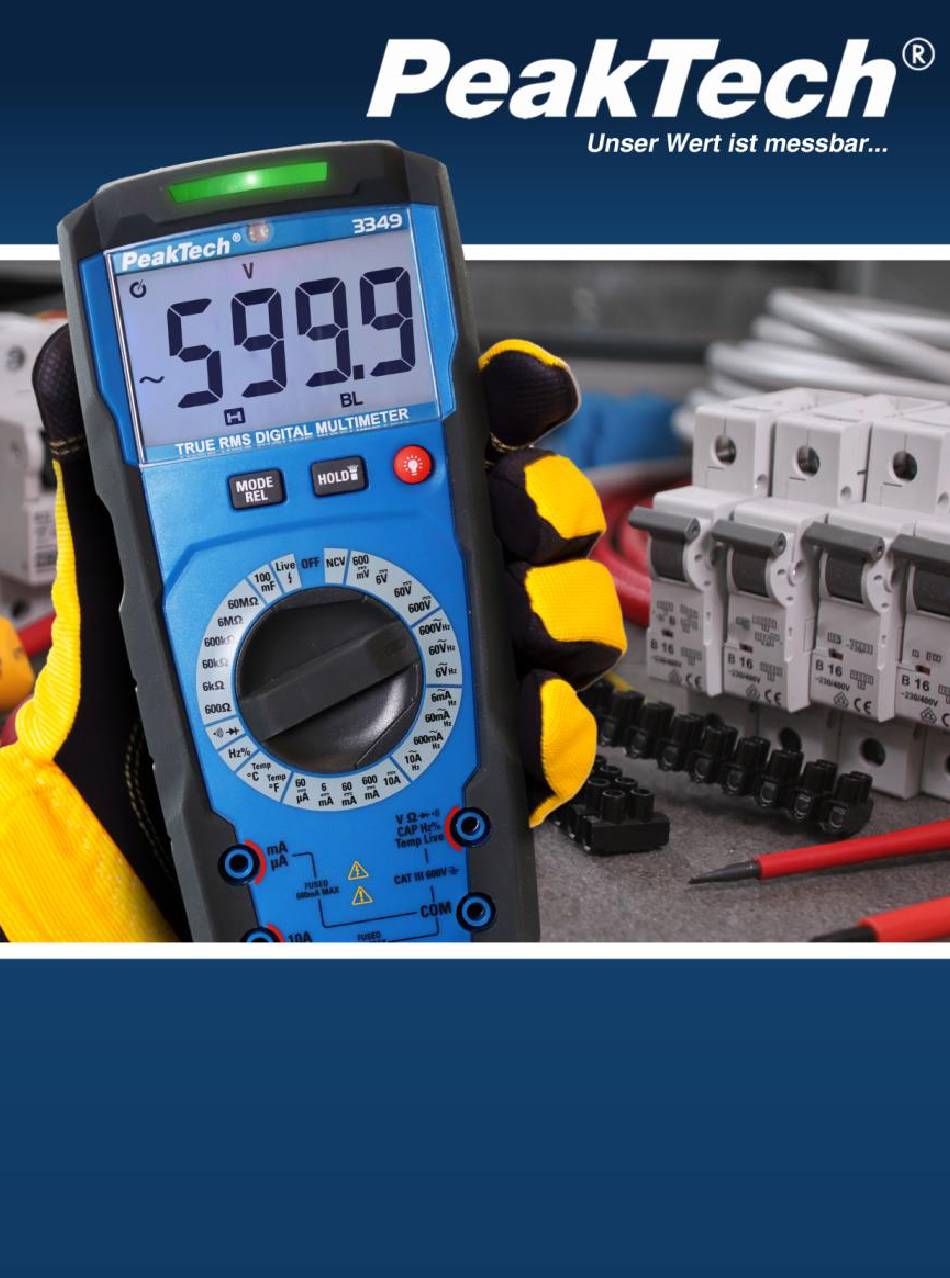

3349 / 3350
®
PeakTech
Bedienungsanleitung /
Operation Manual
True RMS Digital-Multimeter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 3349

Inhaltszusammenfassung für PeakTech 3349

  • Seite 1 3349 / 3350 ® PeakTech Bedienungsanleitung / Operation Manual True RMS Digital-Multimeter...
  • Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie III 600V Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 Allgemein:  Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie diese auch nachfolgenden Anwendern zugänglich.  Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder entfernen.  Achten Sie auf die Verwendung des Multimeters und nutzen es nur in seiner geeigneten Überspannungskategorie. ...
  • Seite 4  Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie die Messfunktion ändern.  Berühren Sie die blanken Prüfspitzen niemals während der Messung, halten Sie die Prüfleitungen nur an dem Handgriff hinter dem Fingerschutz.  Entladen Sie ggf. vorhandene Kondensatoren vor der Messung des zu messenden Stromkreises.
  • Seite 5 Wartung und Pflege:  Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.  Prüfen Sie das Gerät und sein Zubehör vor jeder Verwendung auf Beschädigungen der Isolierung, Risse, Knick- und Bruchstellen. Im Zweifelsfalle keine Messungen vornehmen. ...
  • Seite 6 Klappe auf der Rückseite, über welche nicht nur die Batterien ersetzt werden, sondern auch die Schmelzsicherungen getauscht werden können. Die Messbereichswahl erfolgt bei dem Modell P 3349 manuell, wodurch besonders schnelle Reaktionszeiten ermöglicht werden oder dem Modell P 3350 automatisch, was eine besonders einfache und Anwenderfreundliche Handhabung garantiert.
  • Seite 7 1.3. Sicherheitssymbole und Hinweise am Gerät Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung nachlesen. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes. max. zulässige Spannungsdifferenz von 1000 V DC/AC zwischen COM-/ V-/ bzw. Ohm-Eingang und Erde aus Sicherheitsgründen nicht überschreiten.

  • Seite 8: Bedienelemente Und Anschlüsse Am Gerät

    2. Bedienelemente und Anschlüsse am Gerät 2.1. PeakTech 3349 Berührungsloser Spannungsprüfer (Sensor) Audiovisueller Alarm / Hilfsanzeige Fotodiode für autom. Hintergrundbeleuchtung LCD Anzeige mit Hintergrundbeleuchtung MODE / REL Taste HOLD / Taschenlampe Taste Hintergrundbeleuchtung Taste Drehwahlschalter µA, mA Buchse V/Ohm/Cap/Hz/Temp/Live Buchse...
  • Seite 9 2.2. PeakTech 3350 Berührungsloser Spannungsprüfer (Sensor) Audiovisueller Alarm / Hilfsanzeige Fotodiode für autom. Hintergrundbeleuchtung LCD Anzeige mit Hintergrundbeleuchtung MODE / REL Taste HOLD / Taschenlampe Taste RANGE Taste Drehwahlschalter µA, mA Buchse V/Ohm/Cap/Hz/Temp/Live Buchse 10 A Buchse COM Buchse...
  • Seite 10 2.3. Anzeigesymbole Symbol Beschreibung Volt Ampere Farad (Kapazität) Wechselstrom Gleichstrom Minus Symbol (Polarität) Ω Ohm (Widerstand) Durchgangsprüfer Diodentest nano (10 micro (10 µ milli (10 kilo (10 mega (10 Overload (Überbereichsanzeige) °F Grad Fahrenheit °C Grad Celsius Hertz (Frequenz)

  • Seite 11: Hinweise Zur Inbetriebnahme Des Gerätes

    Prozent (Tastverhältnis) AUTO Auto Messbereich (nur P3350) Auto power off (automatische Abschaltung aktiv) Batteriewarnsymbol Data-Hold (Messwert wird gehalten) Berührungsloser Spannungsprüfer aktiv Relativwert-Funktion aktiv Dangerous voltage indication Automatische Hintergrundbeleuchtung aktiv LIVE Live-Test Phasenprüfung aktiv 3. Hinweise zur Inbetriebnahme des Gerätes Achtung! Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten...
  • Seite 12 2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen, dass Messspannung oder Messstrom zum Schutz der internen Schaltung nicht den angegebenen Wert übersteigen dürfen. 3. Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden. Hinweis: niederen AC-/DC-Messbereichen können nicht angeschlossenen Prüfleitungen u.U.
  • Seite 13 4. Merkmale 4.1. Erklärung der Funktionstasten RANGE: Durch Drücken der RANGE-Taste wird der manuelle Messbereich in der aktuellen Messfunktion gewählt. Wird die RANGE-Taste 2 Sekunden gedrückt gehalten, kehrt Gerät wieder automatische Bereichswahl zurück (nur P 3350). MODE : Durch Betätigen der MODE-Taste kann in einem Mess- bereich zwischen verschiedenen Funktionen umgeschaltet werden.
  • Seite 14 4.2. Funktionsweise des Drehwahlschalters Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter auf eine der möglichen Funktionen drehen. Das Messgerät stellt für jede einzelne Messfunktion eine Standardanzeige (Messbereich, Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen werden nicht auf andere Messfunktionen übertragen. Drücken Sie ggf.
  • Seite 15 5. Messbetrieb 5.1.Gleichspannungsmessung (V DC) 1. Funktionswahlschalter in Stellung V oder entsprechenden DCV Messbereich stellen 2. Mit der Taste MODE die V oder V~ Funktion auswählen (nur P 3350). 3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
  • Seite 16 5.2. Spannungsmessung (mV) Achtung! Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder - spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören. Achtung! Phantomwerte niedrigen Spannungsbereichen nicht angeschlossenen und somit offenen Eingängen zeigt die LCD- Anzeige sogenannte Phantomwerte, d.
  • Seite 17 3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Prüfleitungen über die zu messendende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links vom Messwert. 5.3.
  • Seite 18 Zur Messung von Wechselspannungen wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung "V~" drehen oder auf entsprechenden VAC Messbereich stellen. 3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und schwarze Prüfleitung an den -Eingang des Gerätes anschließen. 4. Prüfleitungen parallel über die zu messende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen.
  • Seite 19 5.4 Frequenzmessung/ Tastverhältnis Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung „Hz%“ drehen. 2. Mit der MODE Taste zwischen Frequenz (Hz) und Duty Cycle (%) umschalten. 3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
  • Seite 20 5.5. Widerstandsmessung Achtung! Nach Umschaltung Multimeters Widerstands- messfunktion angeschlossene Prüfleitungen nicht eine Spannungsquelle anlegen. Widerstandsmessungen spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen. Zur Messung wie beschrieben verfahren: 1.
  • Seite 21 5.6. Durchgangsprüffunktion Die Durchgangsprüfung dient zum schnellen Test, ob ein elektrischer Leiter eine niederohmige Verbindung hat und verfügt über ein audiovisuelles Signal. Achtung! Nach Umschaltung Multimeters Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Durchgangsprüfungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen.
  • Seite 22 Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung "Ω/ " drehen oder auf entsprechenden Messbereich stellen. 2. Taste MODE drücken, um die Durchgangsprüffunktion auszuwählen. 3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
  • Seite 23 Zur Durchführung des Diodentests wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung Ω/ drehen oder auf entsprechenden Messbereich stellen. 2. Gerät auf die Diodentestfunktion durch Drücken der Taste MODE umschalten. In der LCD-Anzeige leuchtet das Symbol " " auf. 3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
  • Seite 24 5.8. Kapazitätsmessung Achtung! Kapazitätsmessungen spannungslosen Schaltungen durchführen und Kondensator vor der Messung unbedingt entladen. Kondensator zur Messung aus der Schaltung auslöten. Messung wie beschrieben durchführen: 1. Funktionswahlschalter in Stellung "CAP" drehen (P3349: 100mF). 2. Taste MODE drücken, Kapazitätsmessfunktion auszuwählen (nur P 3350). 3.
  • Seite 25 5.9. Temperaturmessfunktion Achtung! Temperaturmessungen nur an spannungsfreien Schaltungen bzw. Messobjekten vornehmen. Temperaturmessung wie beschrieben durchführen: 1. Funktionswahlschalter in Stellung "°C/°F" drehen oder auf entsprechenden Messbereich stellen. 2. MODE betätigen, um °C oder °F auszuwählen (nur P3350). 3. Adapter für Temperaturmessungen Eingangsbuchsen V//CAP/Hz%/Temp (+) und COM (-) einstecken.
  • Seite 26 5.10. Gleichstrommessung Achtung! Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit Spannungen von mehr als 600V vornehmen. Achtung! Gleichstrommessungen von 10A auf maximal 30 Sekunden beschränken. 1. Entsprechend der zu messenden Stromgröße Funktionswahlschalter entweder in Stellung µA, mA oder 10A drehen. 2.
  • Seite 27 4. Zu messende Schaltung spannungslos schalten und am gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe anschließen (auf korrekte Polarität achten!). 5. Spannung an die Messschaltung anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Beim Messen negativer Gleichströme erscheint ein Minussymbol (-) links von der Messwertanzeige.
  • Seite 28 Achtung! Strommessungen µA/mA-Bereich sind durch Schmelzsicherungen gegen Überstrom abgesichert. Defekte Sicherungen müssen weiteren Messung gegen neue Sicherungen des gleichen Typs ausgewechselt werden. Bei ausgelösten Sicherungen ist keine Strommessung mehr möglich. Den maximalen Strommessbereich nicht überschreiten, um ein Auslösen der Sicherung zu vermeiden!

  • Seite 29: Auswechseln Der Batterien

    6. Auswechseln der Batterien 1. Schalten Sie das Messgerät aus und entfernen Sie alle Messleitungen von den Eingangsbuchsen. 2. Entfernen Sie die Schraube des Batteriefaches auf der Rückseite, um das Batteriefach zu öffnen. 3. Ersetzen Sie die 4 x 1,5V AAA Batterien durch neue in gleicher Bauform.
  • Seite 30 6.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...

  • Seite 31: Auswechseln Der Sicherungen

    7. Auswechseln der Sicherungen Achtung! Vor Abnahme des Batteriefachdeckels zum Auswechseln der Sicherungen, Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Defekte Sicherung nur durch eine dem Originalwert entsprechende Sicherung ersetzen. Zum Auswechseln der Sicherung wie beschrieben vorgehen: 1.

  • Seite 32: Led Hilfsanzeige

    8. LED Hilfsanzeige Das PeakTech 3349 & 3350 verfügt über eine praktische LED Hilfsanzeige über der Digitalanzeige, welche bei verschiedenen Messfunktionen eingesetzt wird: Modus Status der LED Beschreibung Strom ROT: Bei 10A oder Warnung vor Überlast. Entfernen Sie höher die Prüfleitungen nach max. 30 Sek.
  • Seite 33 Bei mehr als 50 Der gemessene Leiter hat schlechten / Ohm und weniger zu hohen Widerstand als 600 Ohm leuchtet das rote Licht Stufe 0, LCD- Keine Wechselspannungsquelle am Anzeige „EF“, Sensor detektiert leuchtet nicht auf Stufe 1, LCD- Anzeige verändert sich entsprechend Anzeige „-“, grünes der Induktionsintensität von Stufe 1 mit einem Balken „-“...
  • Seite 34 9. Technische Daten 9.1. Allgemeine Daten Dioden Test Teststrom ca. 1.5mA , Leerlaufspannung ca. 3.3V Durchgangstest Audiovisuelles Signal bei <50 Batterieanzeige Bei leerer Batterie wird angezeigt Display 6000 stellige LCD Anzeige “OL” wird angezeigt Überlaufanzeige Minus Symbol “-” wird bei negative Polarität Polarität angezeigt Messrate...
  • Seite 35 9.2. Spezifikationen Funktion Bereich Auflösung Genauigkeit (0.5% rdg. + 8 dgt.) 60.00mV 0.01mV 600.0mV 0.1mV 6.000V 0.001V (0.7% rdg. + 5 dgt.) 60.00V 0.01V (0.7% rdg. + 8 dgt.) 600.0V 0.1V (1.2% rdg. + 5 dgt.) 60.00mV 0.01mV 600.0mV 0.1mV 6.000V 0.001V 60.00V...
  • Seite 36 (1.2% rdg. + 8 dgt.) 600.0mA 0.1mA 6.000A 0.001A (2.0% rdg. + 10 dgt.) 10.00A 0.01A (1.2% rdg. + 5 dgt.) 600.0µA 0.1µA 6000µA 1µA 60.00mA 0.01mA (1.2% rdg. + 8 dgt.) 600.0mA 0.1mA 6.000A 0.001A (2.0% rdg. + 10 dgt.) 10.00A 0.01A Alle ACV Bereiche sind für 5% bis 100% des Mess-...
  • Seite 37 (2.5% rdg. + 8 dgt.) Kapazität 60.00nF 0.01nF 600.0nF 0.1nF ±(3.0% rdg.+8 dgt.) 6.000uF 0.001uF 60.00uF 0.01uF ±(3.5% rdg.+10 dgt.) 600.0uF 0.1uF 6.000mF 0.001mF 60.00mF 0.01mF ±(5.0% rdg.+10 dgt.) 100.0mF 0.1mF ±(8.0% rdg.+10 dgt.) Frequenz 9.999Hz 0.001Hz ±(1.2% + 5 dgt.) (Elektronisch) 99.99Hz 0.01Hz...
  • Seite 38 Pulsbreite: 100µs … 100ms, Frequenz: 40Hz … 10kHz Temperatur 0°F to 1°F ±(2.0% + 9°F) 1832°F -18°C to 1°C ±(2.0% + 5°C) 1000°C Erklärung: “X% rdg. + Y dgt.” = X % vom Messwert + Y Stellen Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung oder Teilen daraus, vorbehalten.
  • Seite 39 1. Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
  • Seite 40  Do not operate the measuring device unsupervised or only protected against unauthorized access.  Use the multimeter only for the purpose of its determination and pay particular attention to warning notices on the device and information on the maximum input values. Electric safety: ...
  • Seite 41 Measurement environment:  Avoid any proximity to explosive and flammable substances, gases and dust. An electric spark could lead to an explosion or deflagration - danger to life!  Do not carry out measurements in corrosive environments, the device could be damaged or contact points inside and outside the device could corrode.
  • Seite 42 inaccurate measurement results. Electric shocks and physical damage can result.  If you are not going to use the device for a longer period of time, remove the battery from the compartment.  Have maintenance and repair work on the multimeter carried out only by qualified specialists.
  • Seite 43 The fuses are located underneath the stand as well, if it is neccessary to replace these. With the PeakTech 3349, the measuring range is selected manually, which enables a particularly fast response time, while the PeakTech 3350 has an automatic range selection for especially easy and convenient use.
  • Seite 44 1.3. Safety Symbols Attention! Read the corresponding Section in the manual. Failure to comply entails risk of injury and / or the risk of damage to the device. max. allowable voltage difference of 1000 V DC/ACrms between COM / V or ohm input and earth does not exceed for safety reasons.

  • Seite 45: Front Panel Description

    2. Front Panel Description 2.1. PeakTech 3349 Non-contact voltage tester (sensor) Audiovisual alarm / auxiliary display Photodiode for auto. Backlight Backlit LCD display MODE / REL button HOLD / flashlight button Backlight button Rotary selector switch µA, mA socket 10. V / Ohm / Cap / Hz / Temp / Live socket 11.
  • Seite 46 2.2. PeakTech 3349 Non-contact voltage tester (sensor) Audiovisual alarm / help display Photodiode for auto. Backlight Backlit LCD display MODE / REL button HOLD / flashlight button RANGE button Rotary selector switch µA, mA socket 10. V / Ohm / Cap / Hz / Temp / Live socket 11.
  • Seite 47 2.1. Display symbols Volts Amperes Farads(Capacitance) Alternating current Direct current Minus sign Ω Ohms Continuity Diode test nano (10 micro (10 µ milli (10 kilo (10 mega (10...
  • Seite 48 Overload °F Degree Fahrenheit °C Degree Celsius Hertz (Frequency) Percent (Duty ratio) AUTO Auto ranging Auto power off Low battery Display hold Non-contact AC Voltage Detection Relative mode Dangerous voltage indication Automatic backlight function opens indicator 3. Operating instructions Warning! Risk of electrocution! High-voltage circuits, both AC and DC are very dangerous and should be measured with great care.
  • Seite 49 3.1. Preliminary Note 1. Check the supply voltage by setting the DMM switch to ON. If the voltage is weak, a "BAT" sign will appear on the right of display and you have to charge the battery. 2. The warning sign next to the test leads jack is for warning, that the input voltage or current should not exceed the indicated values.
  • Seite 50 4. Features 4.1. Understanding the Push Buttons RANGE: Pressing the RANGE button selects the manual measuring range in the current measuring function. If the RANGE button is held down for 2 seconds, the device returns to automatic range selection. MODE: By pressing the MODE button, a measuring Range can be switched between different functions.
  • Seite 51 4.2. Understanding the Rotary Switch Select a primary measurement function by positioning the rotary switch to one of the icons around its perimeter. For each function, the Meter presents a standard display for that function (range, measurement units, and modifiers). Button choices made in one function do not carry over into another function.

  • Seite 52: Operation

    5. Operation 5.1. DC Voltage measurements 1. Set the function switch to the position. 2. Press mode to switch between or V~ (Only P 3350) 3. Insert the black test lead into the negative COM - jack. Insert the red test lead into the positive V//CAP/Hz%/Temp - jack.
  • Seite 53 1. Set the function switch to the mV -position. 2. Press the MODE button to select mV (DC) or mV~ (AC) (P 3350 only). 3. Insert the black test lead into the negative COM - jack. Insert the red test lead into the positive V//CAP/Hz%/Temp - jack.
  • Seite 54 5.3. AC Voltage measurements Warning: Risk of Electrocution. The probe tips may not be long enough to contact the live parts inside some 230 V outlets for appliances because the contacts are recessed deep in the outlets. Make sure the probe tips are contacting the metal contacts inside the outlet before assuming that no voltage is present.
  • Seite 55 5.4. Frequency / Duty Cycle % measurements 1. Set the function switch to the "Hz%" position. 2. Use the MODE key to switch between Frequency (Hz) and Duty Cycle (%) 3. Insert the black test lead into the negative COM-jack and the red test lead banana plug into the positive V//CAP/Hz%/Temp jack.
  • Seite 56 5.5. Resistance measurements Warning: To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Remove the batteries and unplug the line cords. 1. Set the function switch to the " Ω / "...
  • Seite 57 5.6. Continuity Test Caution! To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Remove the batteries and unplug the line cords. Perform continuity tests on idle circuits and components and unplug it from the outlet.
  • Seite 58 5.7. Diode-Test The diode test feature allows the determination of the usability of diodes and other semiconductor elements defined in circuits as well as the determination of the continuity (short-circuit) and the voltage drop in the forward direction. Warning: To avoid electric shock, do not test any diode that has voltage on it. 1.
  • Seite 59 Remove the batteries and unplug the line cords. 1. Set the function switch to the “CAP“ – position (P 3349: 100mF). 2. Press the MODE button until the "CAP" symbol appears in the display (P 3350 only).
  • Seite 60 5.9. Temperature measurements Warning:  To avoid electric shock, disconnect both test probes from any source of voltage before making a temperature measurement.  To avoid electric shock, be sure the thermocouple has been removed before changing to any other measurement function. 1.
  • Seite 61 1. According to the current to be measured rotate function selector switch to either position of uA, mA or 10A. 2. P 3350 only: Set the device to the DC measurement function (DC " ") by pressing the MODE key. In the LCD display the operation icon (DC “...
  • Seite 62 For safety reasons in case of unknown current magnitudes always choose the 10A range and corresponding measured value display switch to a mA measurement range. Remove power from the circuit under test and open the circuit at the point where you wish to measure current. (Ensure correct polarity).
  • Seite 63 Attention! Current Measurements 10A and uA / mA range are protected by fuses against over-current. Blown fuses must be replaced for other measurement with new fuses of the same type. With blown fuses no current measurement is possible. Do not exceed the maximum current range, in order to avoid triggering the fuse! 1.
  • Seite 64 6. Replacing the battery Refer to figure and replace the batteries as follows: 1.) Turn the Meter off and remove the test leads from the terminals. 2.) Unscrew the screw for the battery compartment to open the battery compartment. 3.) Replace the batteries with 4 x 1,5V AAA batteries. Pay regard to the proper polarity.
  • Seite 65 6.1. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.

  • Seite 66: Replacing The Fuses

    7. Replacing the fuses Warning: To avoid electric shock, disconnect the test leads from any source of voltage before removing the back cover or the battery/fuse door. 1. Unscrew the screw for the battery compartment to open the battery compartment. 3.
  • Seite 67 8. LED auxiliary display The PeakTech 3349 & 3350 has a practical LED auxiliary display above the digital display, which is used for various measuring functions: Mode Status Description Current RED: 10A or higher Pay attention to the heating of the...
  • Seite 68 Level 0, LCD No AC signal is sensed displays “EF”, does not light up Level 1, LCD display Level raising according to the “-”, green light induction intensity from 1 (weak) to 4 flashes (strong) Level 2, LCD display “--”, yellow light flashes Level 3, LCD display “---”, red light flashes...

  • Seite 69: Technical Data

    9.Technical Data 9.1. Specifications Diode Test Test current approx.1.5mA , open circuit voltage of 3.3V typical Continuity Test Audible signal if the resistance is <50 Low Battery “ ” is displayed Indication Display 6000 count LCD “OL” is displayed Over Range Indication Minus symbol “-”...
  • Seite 70 Humidity linearly to 50% at 104F(40C) Storage Humidity <80% Altitude 7000ft (2000) meters maximum Safety EN 61010-1 EN 61010-031 EN 61010-2-033 8.2. Specifications Function Range Resolution Accuracy (0.5% reading + 8 digits) 60.00mV 0.01mV 600.0mV 0.1mV 6.000V 0.001V (0.7% reading + 5 digits) 60.00V 0.01V (0.7% reading + 8 digits)
  • Seite 71 600.0V 0.1V All AC voltage ranges are specified from 5% of range to 100% of range AC Voltage Bandwidth:50Hz to 60Hz(ALL WAVE) 45Hz to 1kHz(SINE WAVE) (1.0% reading + 5 digits) 600.0uA 0.1uA 6000uA 60.00mA 0.01mA (1.2% reading + 8 digits) 600.0mA 0.1mA 6.000A...
  • Seite 72 All AC voltage ranges are specified from 5% of range to 100% of range AC Voltage Bandwidth:50Hz to 60Hz(ALL WAVE) 45Hz to 1kHz(SINE WAVE) (1.0% reading + 5 digits) Resistance 600.0 0.1 (1.5% reading + 5 digits) 6.000k 0.001k 60.00k 0.01k...
  • Seite 73 9.999kHz 0.001KHz 99.99kHz 0.01KHz 999.9KHz 0.1KHz 9.999MHz 0.001MHz Sensitivity: 0.6V RMS while ≤100kHz; 3V RMS while >100kHz (2.0% reading + 5 digits) Duty Cycle 1.0% to 0.1% 99.0% Pulse width: 100µs - 100ms, Frequency: 40Hz to 10kHz Temperature 0°F to 1°F ±(2.0% + 9°F) 1832°F...
  • Seite 74 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 04/2021 HR/JL/EHR...
  • Seite 76 PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49 (0) 4102 97398-80 +49 (0) 4102 97398-99   info@peaktech.de www.peaktech.de...
