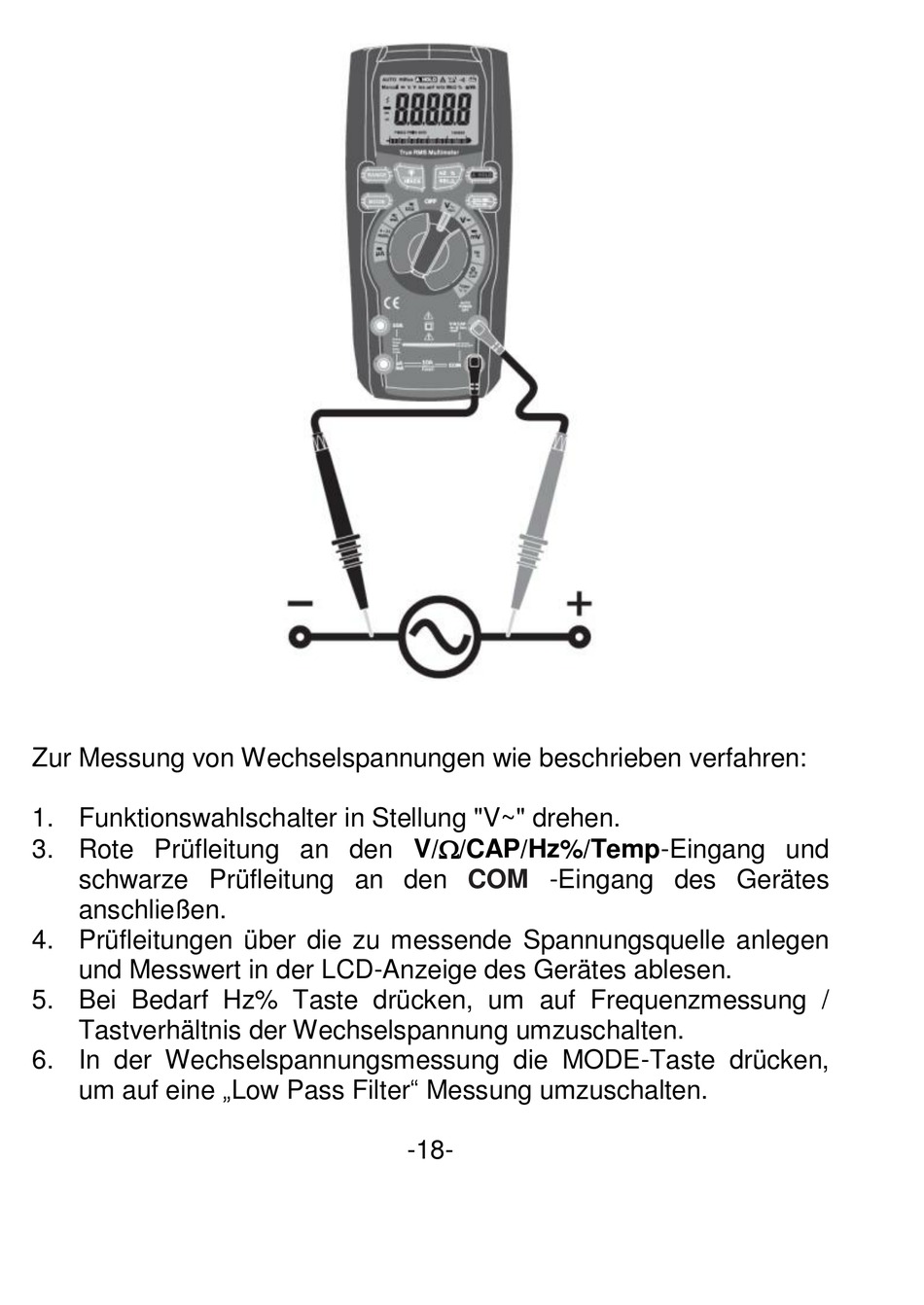

Zur Messung von Wechselspannungen wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung "V~" drehen.
3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und
schwarze Prüfleitung an den
anschließen.
4. Prüfleitungen über die zu messende Spannungsquelle anlegen
und Messwert in der LCD-Anzeige des Gerätes ablesen.
5. Bei Bedarf Hz% Taste drücken, um auf Frequenzmessung /
Tastverhältnis der Wechselspannung umzuschalten.
6. In der Wechselspannungsmessung die MODE-Taste drücken,
um auf eine „Low Pass Filter" Messung umzuschalten.
COM
-Eingang des Gerätes
-18-
