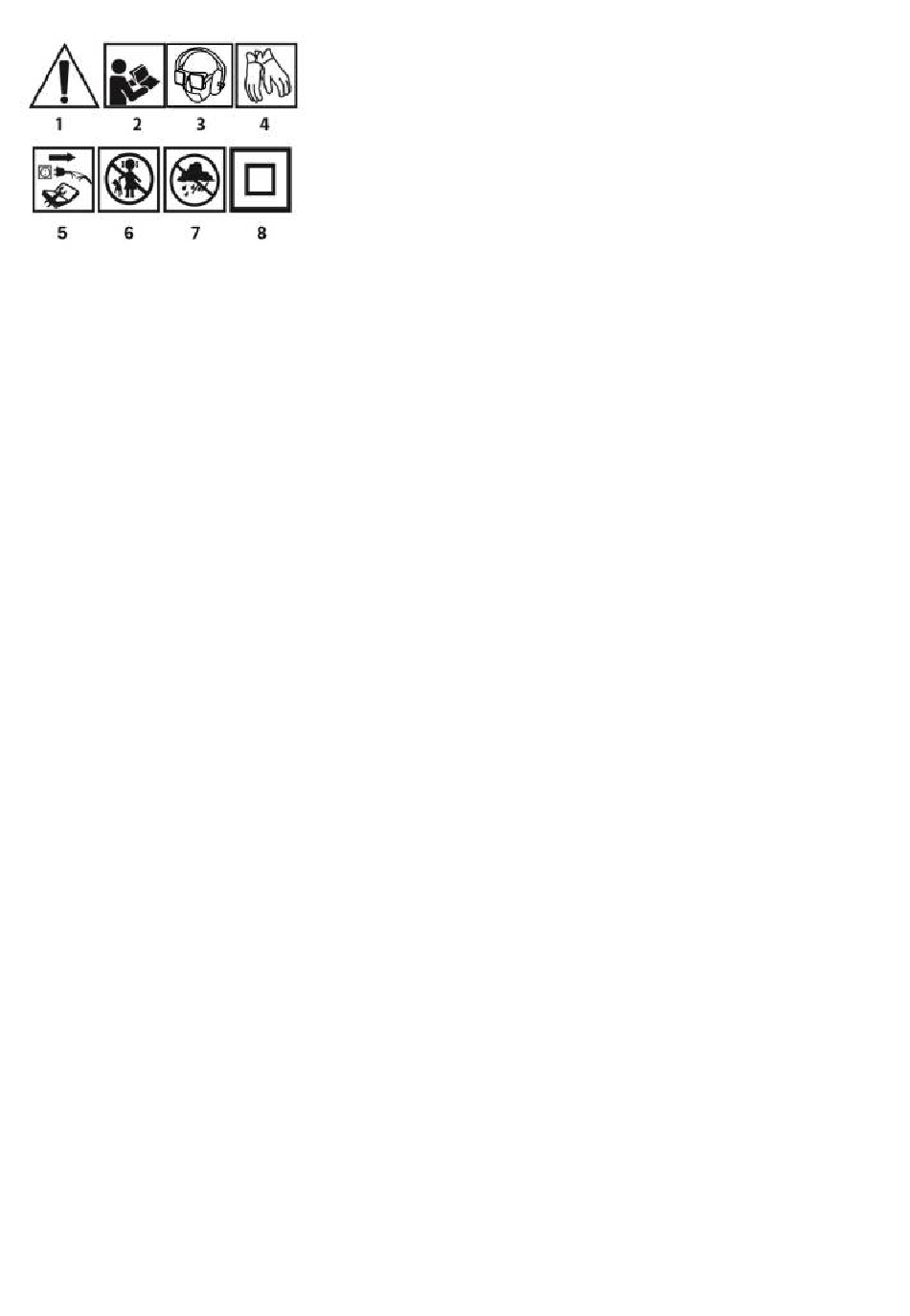

Објашњење коришћених пиктограма
1 .Цаутион Предузмите посебне мере предострожности
упутства
2.Прочитајте
упозорења и безбедносних услова садржаних у њему!
3.Користите личну заштитну опрему (заштитне наочаре,
заштита за уши, маска за прашину)
4 .Веар заштитне рукавице
5.Искључите кабл за напајање пре сервисирања или
поправке.
6 .Држите децу даље од алата
7 .Протецт од кише
8 .Сецондарy класа заштите
ИЗГРАДЊА И ПРИМЕНА
Угаона брусилица је класа ИИ изоловани ручни електрични алат.
Машину покреће једнофазни комутаторски мотор, чија се брзина
смањује преко зупчаника. Може се користити и за брушење и за
сечење. Ова врста електричног алата се широко користи за
уклањање свих врста неравнина са површине металних делова,
површинску обраду заварених спојева, сечење кроз танких
зидова цеви и малих металних делова, итд Уз одговарајућу
додатну опрему, угаона брусилица се може користити не само за
сечење и брушење, већ и за чишћење нпр. хрђе, премаза боје
итд.
Његове области употребе укључују широк спектар поправки и
грађевинских радова који се не односе само на метале. Угаона
брусилица се такође може користити за сечење и брушење
грађевинског материјала, нпр. Цигле, камена за поплочавање,
керамичких плочица итд.
• Апарат је намењен само за суву употребу, а не за
полирање. Немојте злоупотребљавати електрични алат
• Злоупотреба.
• Не рукујте материјалима који садрже азбест. Азбест је
канцероген.
• Не радите са материјалима чија је прашина запаљива или
експлозивна. Када радите са електричним алатом, стварају
се искре које могу запалити испарења које се емитују.
•
Резни точкови се не смеју користити за брушење. Точкови
за прекид раде са бочним лицем и брушење са предњом
страном таквог точка може проузроковати оштећење точка,
што доводи до опасности од личних повреда оператера.
ОПИС ГРАФИЧКИХ СТРАНИЦА
Нумерисање испод се односи на компоненте јединице
приказане на графичким страницама овог приручника.
1 .Спиндле дугме за закључавање
2.Свитцх
3 .Додатни ручка
4.Штит
5 .Екстерни прирубница
6 .Иннер прирубница
7 .полуга (поклопци штита)
8 .Дугме за контролу брзине
9 .Повер кабл
10 .Специјални кључ
* Могу постојати разлике између цртежа и производа.
ОПРЕМА И ПРИБОР
1.Штит - 1 ком.
2 .Специал кључ - 1 ком.
3 .Додатни ручка - 1 ком.
за употребу, придржавајте
ПРИПРЕМА ЗА РАД
МОНТАЖА ПОМОЋНЕ РУЧКЕ
Помоћна ручка (3)
брусилице. Препоручује се употреба брусилице са помоћном
ручицом. Ако држите брусилицу са обе руке док радите
(такође користећи помоћну ручицу), постоји мањи ризик од
ваше руке ротирајућег диска или четке и бити повређен од
повратног ударца.
УГРАДЊА И ПОДЕШАВАЊЕ ШТИТА
Штитник ножа штити оператера од крхотина, случајног
контакта са радним алатом или варница. Увек треба да буде
опремљен са додатном пажњом како би се осигурало да је
његов покривни део окренут према оператеру.
Дизајн прилога штитника сечива омогућава подешавање
штитника без алата у оптималном положају.
се
•
Отпустите и повуците ручицу (7) на штитнику диска (4).
•
Окрените штитник диска (4) у жељени положај.
•
Закључајте спуштањем ручице (7).
• Уклањање и подешавање штитника диска врши се
обрнутим редоследом од његове инсталације.
ЗАМЕНА АЛАТА
• Радне рукавице морају се носити током операција
промене алата.
•
Дугме за закључавање вретена (1) се користи само за
закључавање вретена брусилице приликом монтаже или
демонтаже радног алата. Не сме се користити као дугме
кочнице док се диск окреће. То може оштетити млин или
повредити корисника.
МОНТАЖА ДИСКА
•
У случају брушења или резања дискова дебљине мање
од 3 мм, матица спољне прирубнице (5)
причвршћена равно на страни диска (сл. Б ).
•
Притисните дугме за закључавање вретена (1).
•
Уметните специјални кључ (испоручен) у рупе спољне
прирубнице (5) (Сл. А).
•
Окрените кључ
прирубницу (5).
•
Поставите диск тако да се притисне на површину
унутрашње прирубнице (6).
•
Завијте спољну прирубницу
посебним кључем.
•
Демонтажа дискова врши се обрнутим редоследом до
монтаже. Током монтаже, диск треба притиснути на
површину унутрашње прирубнице (6) и централно седи
на доњој страни.
МОНТАЖА РАДНИХ АЛАТА СА ПРИСЛУШКИВАНИМ
РУПОМ
•
Притисните дугме за закључавање вретена (1).
• Уклоните претходно монтирану машину - ако је уграђена.
•
Уклоните обе прирубнице - унутрашњу прирубницу (6) и
спољну прирубницу (5) - пре инсталације .
• Завијте навојни део радног алата на вретено и лагано
затегните.
• Демонтажа навојем отвора радних алата је у обрнутом
редоследу за монтажу.
МОНТАЖА УГАОНЕ БРУСИЛИЦЕ У ПОСТОЉУ УГАОНЕ
БРУСИЛИЦЕ
• Дозвољено је користити угаону брусилицу у посебном
стативу за угаоне брусилице, под условом да је правилно
постављена у
произвођача статива.
ОПЕРАЦИЈА / ПОДЕШАВАЊА
• Проверите стање брусног точка пре употребе. Немојте
користити уситњене, испуцале или на други начин
оштећене брусне точкове. Истрошени точак или четку
треба одмах заменити новим пре употребе. Када
завршите са радом, увек искључите брусилицу и
сачекајте док се радни алат потпуно не заустави. Тек
тада се брусилица може склонити. Не кочите ротирајући
точак тако што ћете га притиснути на .
• Никада
не
електричног алата врши довољан притисак за ефикасно
74
је уграђена у једну од рупа на глави
отпустите и уклоните
-
и лагано затегните
(5)
складу са упутствима
преоптерећујте брусилицу.
мора бити
спољну
за монтажу
Тежина
