Siemens simatic et 200sp Handbuch Seite 71

Kopfinformation

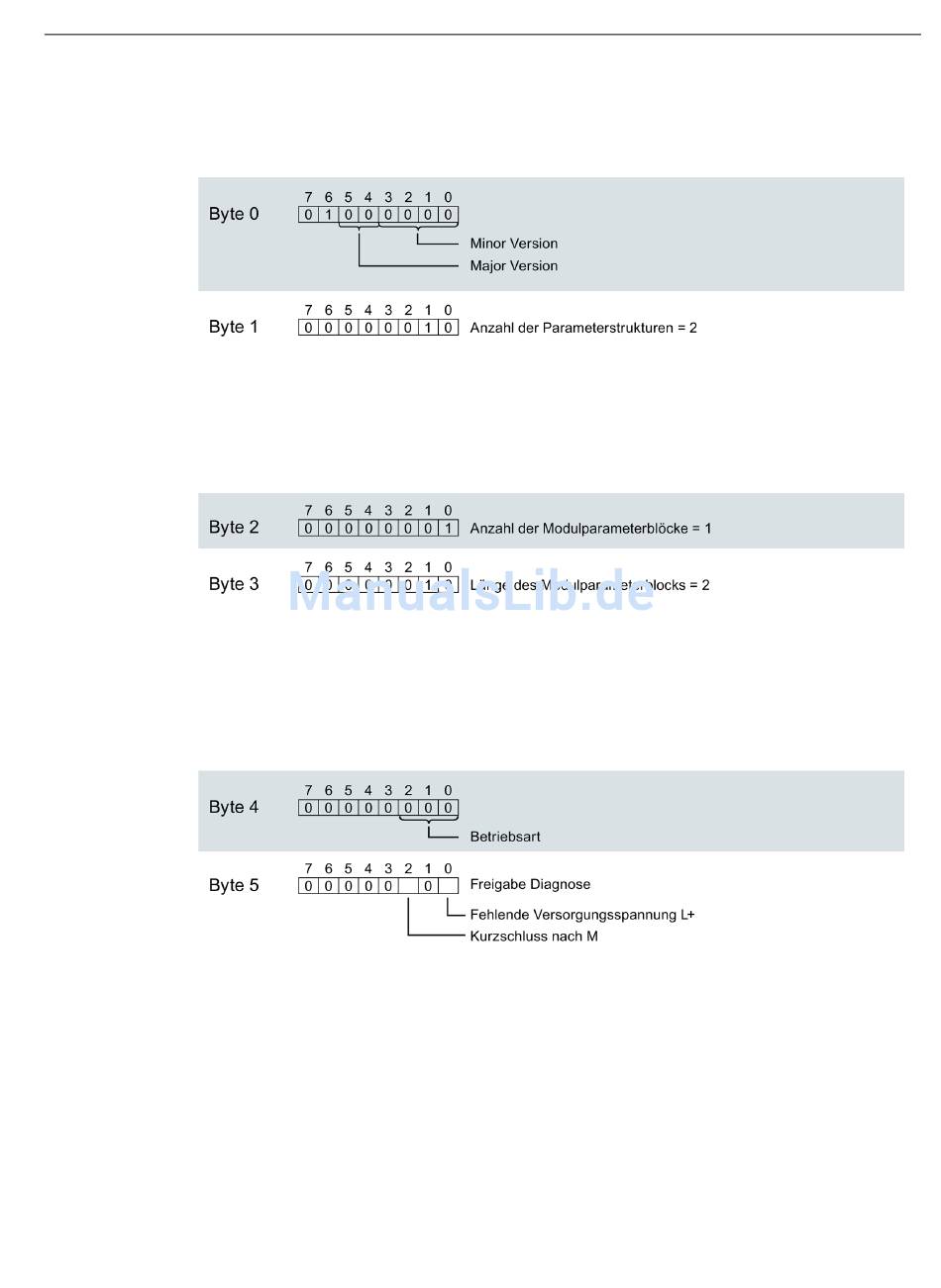

Das folgende Bild zeigt den Aufbau der Kopfinformation.
Bild A-2
Kopfinformation Modul
Das folgende Bild zeigt den Aufbau der Kopfinformation Modul.
Bild A-3
Modulparameterblock
Das folgende Bild zeigt den Aufbau des Modulparameterblocks für die Kanäle 0 bis 7. Sie
aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen.
Bild A-4
Digitaleingabemodul DI 8x24VDC HS (6ES7131‑6BF00‑0DA0)
Gerätehandbuch, 03/2015, A5E35243809-AA
A.1 Parametrierung und Aufbau Parameterdatensatz für Betriebsart DI
Aufbau der Kopfinformation
Kopfinformation Modul
Modulparameterblock
Parameterdatensätze
71
