Betriebsart DI
3.1 Anschließen

Anschluss: 1- und 2-Leiteranschluss

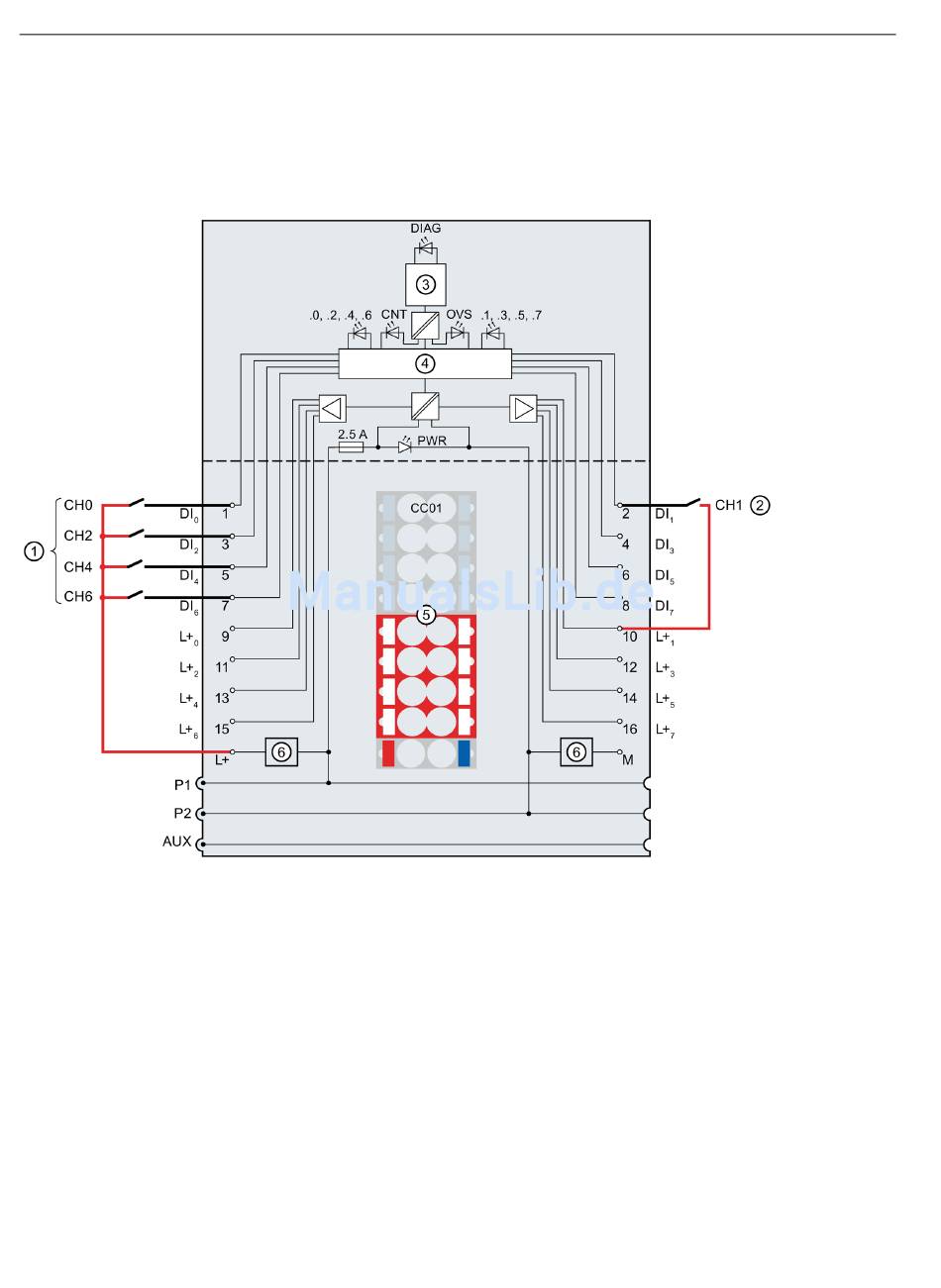

Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des
Digitaleingabemoduls DI 8×24VDC HS auf dem BaseUnit BU-Typ A0 ohne AUX-Klemmen
(1- und 2-Leiteranschluss).
①
1-Leiteranschluss
②
2-Leiteranschluss
③
Rückwandbusanschaltung
④
Eingangselektronik
⑤
Farbkennzeichnungsschild CCxx (optional)
⑥
Filterschaltung Versorgungsspannung (nur bei
heller BaseUnit vorhanden)
M Masse
DI Eingangssignal, Kanal n
n
Bild 3-1 Anschluss- und Prinzipschaltbild für 1- und 2-Leiteranschluss von Gebern
14
L+ Geberversorgung, Kanal n
n
L+ DC 24 V (Einspeisung nur bei heller BaseUnit)
DIAG LED Fehler bzw. Diagnose (grün, rot)
.0 bis .7 LED Kanalstatus (grün)
PWR LED Power (grün)
CNT LED Betriebsart Zählen (grün)
OVS LED Betriebsart Oversampling (grün)
P1, P2, AUX Interne selbstaufbauende Potenzialschienen
Verbindung nach links (dunkles BaseUnit)
Verbindung nach links unterbrochen (helles Base-
Unit)
