4.2.4.2
Belegung der Rückmeldeschnittstelle
Rückmeldeschnittstelle
Über die Rückmeldeschnittstelle empfängt das Anwenderprogramm vom Modul aktuelle
Werte und Statusinformationen. Das folgende Bild zeigt die Belegung des Adressraums der
Rückmeldeschnittstelle im Prozessabbild der Eingänge.
"EB x" steht für die Anfangsadresse Eingangsbyte x.

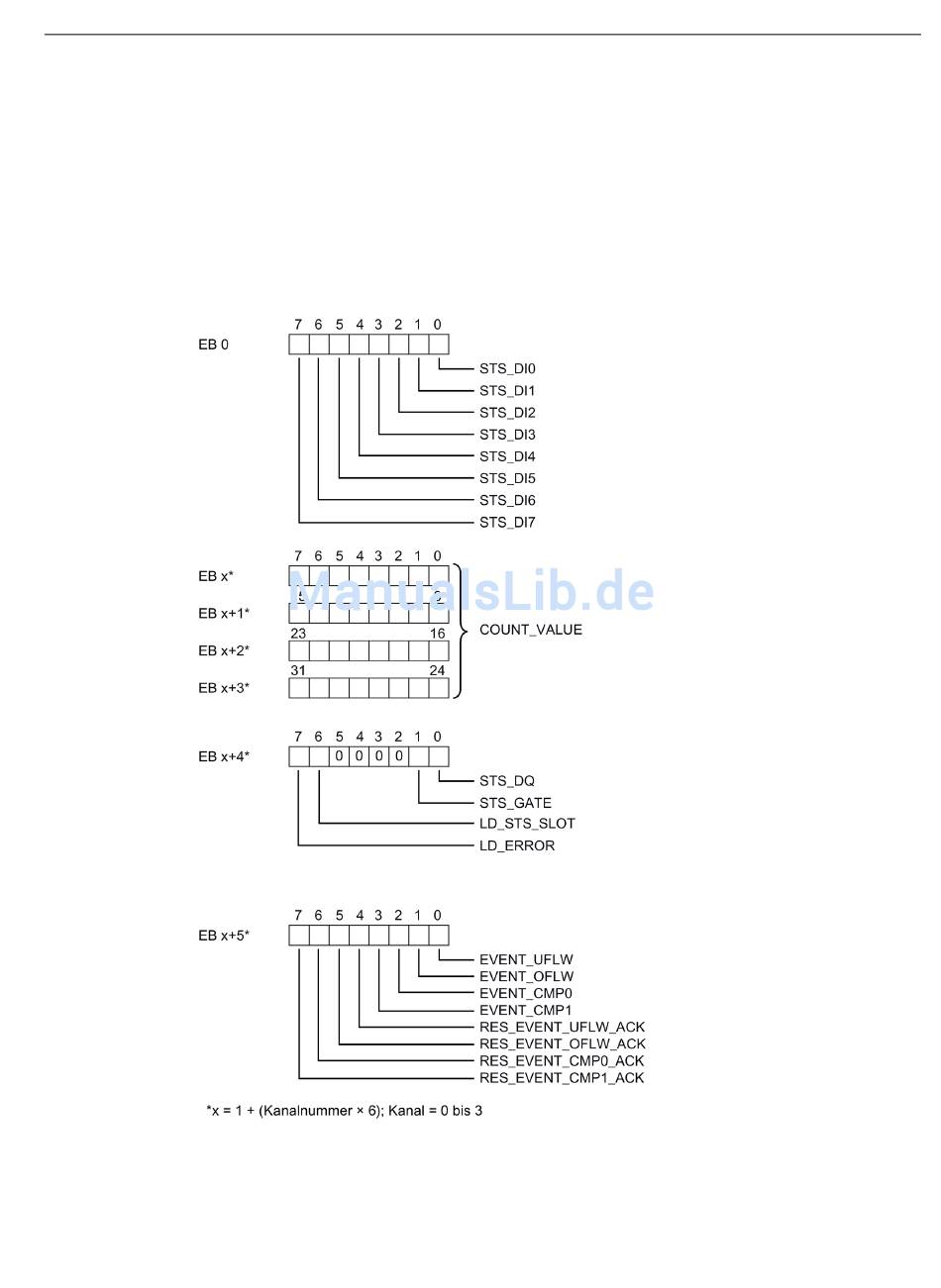

Bild 4-4
Digitaleingabemodul DI 8x24VDC HS (6ES7131‑6BF00‑0DA0)
Gerätehandbuch, 03/2015, A5E35243809-AA
Belegung der Rückmeldeschnittstelle
Betriebsart Zählen (CNT)
4.2 Parameter/Adressraum
43
