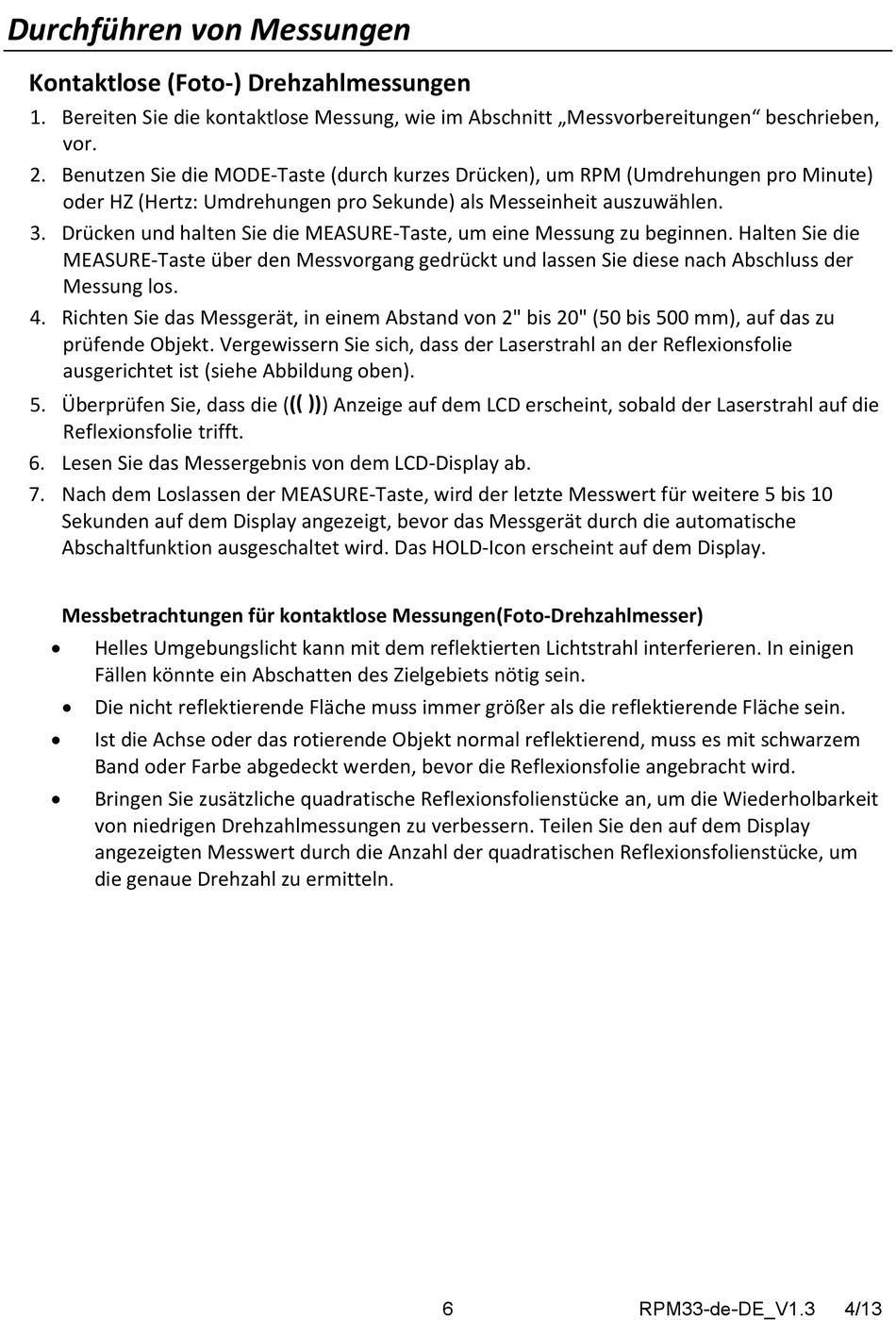

Durchführen von Messungen
Kontaktlose (Foto‐) Drehzahlmessungen
1. Bereiten Sie die kontaktlose Messung, wie im Abschnitt „Messvorbereitungen" beschrieben,
vor.
2. Benutzen Sie die MODE‐Taste (durch kurzes Drücken), um RPM (Umdrehungen pro Minute)
oder HZ (Hertz: Umdrehungen pro Sekunde) als Messeinheit auszuwählen.
3. Drücken und halten Sie die MEASURE‐Taste, um eine Messung zu beginnen. Halten Sie die
MEASURE‐Taste über den Messvorgang gedrückt und lassen Sie diese nach Abschluss der
Messung los.
4. Richten Sie das Messgerät, in einem Abstand von 2" bis 20" (50 bis 500 mm), auf das zu
prüfende Objekt. Vergewissern Sie sich, dass der Laserstrahl an der Reflexionsfolie
ausgerichtet ist (siehe Abbildung oben).
5. Überprüfen Sie, dass die ( ( ( ) ) ) Anzeige auf dem LCD erscheint, sobald der Laserstrahl auf die
Reflexionsfolie trifft.
6. Lesen Sie das Messergebnis von dem LCD‐Display ab.
7. Nach dem Loslassen der MEASURE‐Taste, wird der letzte Messwert für weitere 5 bis 10
Sekunden auf dem Display angezeigt, bevor das Messgerät durch die automatische
Abschaltfunktion ausgeschaltet wird. Das HOLD‐Icon erscheint auf dem Display.
Messbetrachtungen für kontaktlose Messungen(Foto‐Drehzahlmesser)
Helles Umgebungslicht kann mit dem reflektierten Lichtstrahl interferieren. In einigen
Fällen könnte ein Abschatten des Zielgebiets nötig sein.
Die nicht reflektierende Fläche muss immer größer als die reflektierende Fläche sein.
Ist die Achse oder das rotierende Objekt normal reflektierend, muss es mit schwarzem
Band oder Farbe abgedeckt werden, bevor die Reflexionsfolie angebracht wird.
Bringen Sie zusätzliche quadratische Reflexionsfolienstücke an, um die Wiederholbarkeit
von niedrigen Drehzahlmessungen zu verbessern. Teilen Sie den auf dem Display
angezeigten Messwert durch die Anzahl der quadratischen Reflexionsfolienstücke, um
die genaue Drehzahl zu ermitteln.
