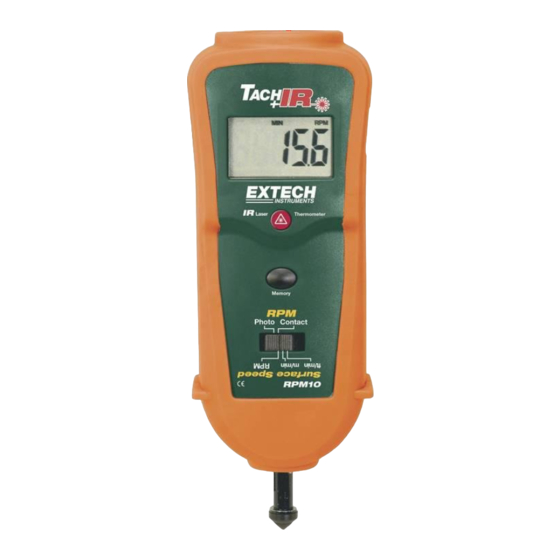

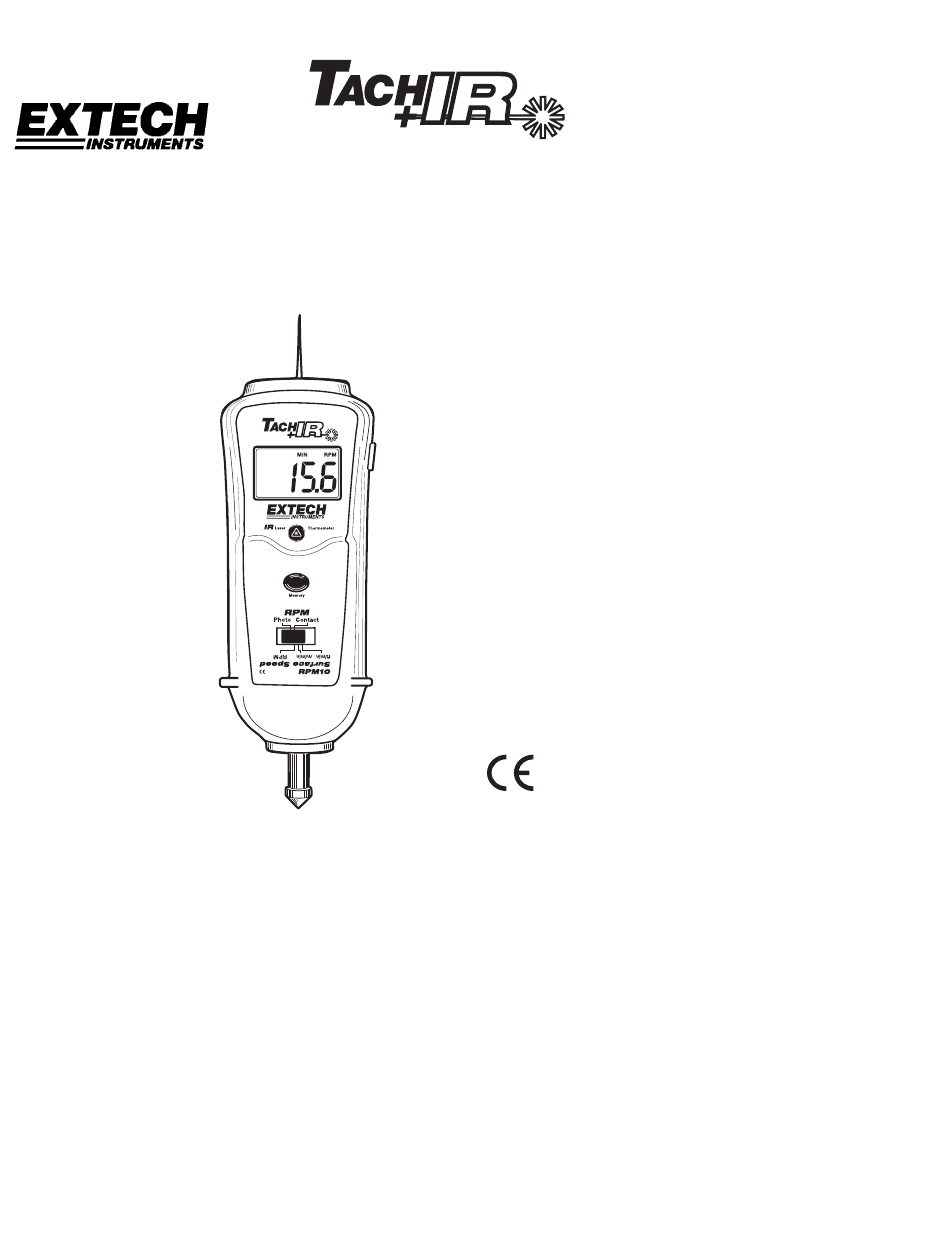

- Seite 1 Bedienungsanleitung Modell RPM10 Kombinierter Laser-Fototachometer zur Kontaktmessung mit eingebautem IR- Thermometer...
- Seite 2 Patentiert Einführung Wir gratulieren Ihnen zum Kauf des Extech Laser-Fototachometers zur Kontaktmessung mit berührungslosem IR-Thermometer, Modell RPM10. Dieser Tachometer dient zur drehzahlbezogenen Kontaktmessung, zur Geschwindigkeits- u. Längenmessung, zu berührungslosen, drehzahlbezogenen Messungen sowie IR-Temperaturmessungen. Der Strahl des Ziellasers bietet präzise Messungen auf lange Entfernungen für Fototachometer Messungen erkennt ebenso...
-
Seite 3: Beschreibung Des Messgerätes
Beschreibung des Messgerätes Foto-Tachometersensor, IR-Thermometersensor und Laserquelle Messtaste IR-Thermometer-Taste Messwertspeichertaste Funktionswahlschalter Batteriefach (Geräterückseite) Kontakttachometerwelle Bedienung des Messgerätes Umkehrbares LCD (Flüssigkeitskristallanzeige) Die Messgeräteanzeige gibt die Messungen des Foto-Tachometers und des IR- Thermometers in einer Richtung und die Kontaktmessungen in der gegenüberliegenden Richtung an. - Seite 4 BERÜHRUNGSLOSE FOTOTACHOMETER - MESSUNGEN 1. Ein entsprechend quadratisches Stück Reflexionsband auf den zu messenden Gegenstand kleben. 2. Den Funktionswahlschalter auf FOTO stellen. 3. Die Spitze des Ziellasers am Messgerät in einem Abstand zwischen 50 und 2000 mm (2” bis 79”) auf das zu prüfende Geräte richten. 4.
- Seite 5 DREHZAHLMESSUNGEN MIT DEM KONTAKTTACHOMETER Eine der Drehzahlkontaktspitzen auf die Kontaktwelle stecken. Den Funktionswahlschalter auf CONTACT stellen. RPM- Den Messknopf betätigen und gleichzeitig leicht die Kontaktspitzen Kontaktspitze gegen die Mitte einer rotierenden Welle drücken. Den Messknopf loslassen, sobald sich der Messwert auf dem Display stabilisiert hat (ca.
- Seite 6 BERÜHRUNGSLOSE TEMPERATURMESSUNGEN Das Messgerät auf die zu messende Fläche richten. Den roten IR- Thermometerknopf drücken. Mit dem Ziellaser die zu messende Stelle genau identifizieren. Der zu messende Bereich der Fläche muss breiter als die Messstelle selbst sein, wie unter IR-Distanzverhältnis angegeben. Nun kann die Temperatur auf der Anzeige abgelesen werden.
-
Seite 7: Technische Daten
Technische Daten Quarzkristall 4,9152 MHz Zeitanzeige Umkehrbare Flüssigkristallanzeige 5 Ziffern 16mm (0,6") LC Display Unter 1mW; Klasse 2, rote Laserdiode (ca. 645 Nm.) Laserlichtquelle 50 bis 2000 mm (2 bis 79") je nach Umgebungslicht und Erfassungsabstand Drehzahl Min/max/letzter Messwert Messwertspeicher 0 °C bis 50 °C (32 °F bis 122°F);... -
Seite 8: Auswechseln Der Batterien
Entsorgung Folgen Sie den gültigen gesetzlichen Bestimmungen bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus. Copyright © 2005 Extech Instruments Corporation. Alle Rechte vorbehalten Einschließlich des Rechts zur vollständigen oder teilweisen Reproduktion in irgendeiner Form. www.extech.com RPM10-EU_GER V2.1 8/07...
