Inhaltszusammenfassung für Extech Instruments RHT10

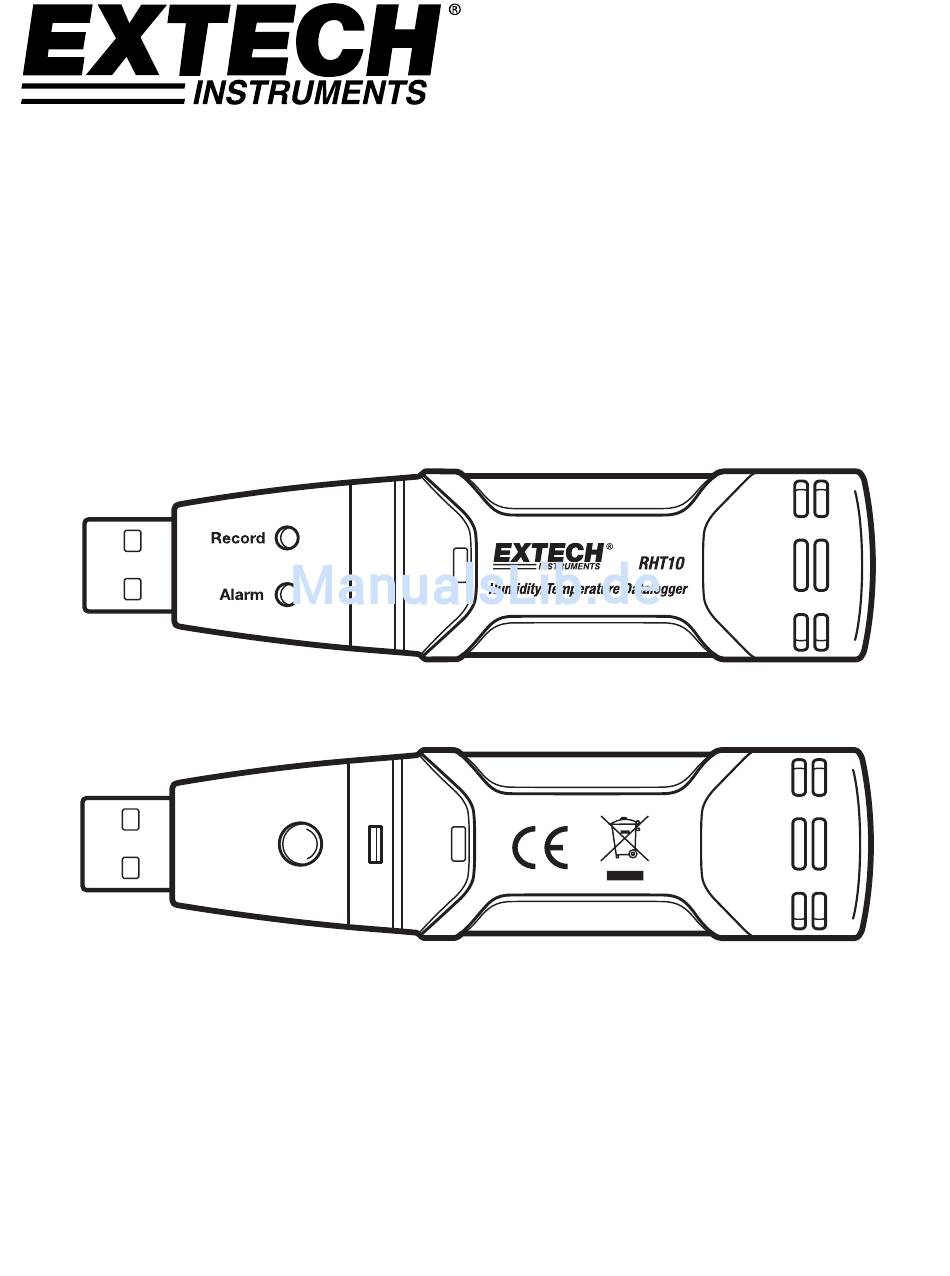

- Seite 1 Bedienungsanleitung Feuchtigkeits- / Temperatur-Datalogger Modell RHT10...
- Seite 2 PC-USB-Anschluss ansteckt und die mitgelieferte Software ausführt. Daten für relative Feuchtigkeit, Temperatur und Taupunkt können grafisch angezeigt, gedruckt und zu anderen Anwendungen exportiert werden. GPKg (Getreide pro Kg) Daten können angesehen werden Benutzen vom wahlfreien RHT10-SW Software. Der Datalogger ist mit einer Lithiumbatterie mit langer Lebensdauer ausgestattet, die normalerweise die Aufzeichnung für ein Jahr ermöglicht.
-
Seite 3: Betrieb
Dubbelklik op het USBXPressInstaller programma Volg de standaard op dit stuurprogramma te laden. Eenmaal geïnstalleerd, sluit u de RHT10 apparaat in de PC USB-poort en start de RHT10 software. Hinweis: Wenn der RHT10 an den USB-Anschluss angeschlossen ist, wird die Batterie in dem Gerät stärker entladen als normal. -
Seite 4: Benutzung Der Diagrammsoftware
BENUTZUNG DER DIAGRAMMSOFTWARE Wenn der RHT10 an den USB-Anschluss des PCs angeschlossen ist, klicken Sie doppelt auf das Datalogger-Symbol, um das Programm zu starten. Das Hauptfenster erscheint mit den unten beschriebenen Symbolen der MENÜ-Leiste. Drücken Sie "Connect" zum Hauptbildschirm geöffnet Drücken Sie "About", um die Versionsnummer... -
Seite 5: Beschreibung Der Menüleiste
Die Auswahltasten MANUAL und INSTANT ermöglichen es dem Benutzer die Datenaufzeichnung direkt nach Verlassen des Setup-Fensters (INSTANT) oder später (MANUAL) zu starten. Das Feld LOGGER NAME ermöglicht es dem Benutzer, einen individuellen Namen für den RHT10 auszuwählen. Das Feld SAMPLE POINTS ordnet dem RHT10 an, eine feste Anzahl von Messwerte aufzunehmen. -
Seite 6: Daten Herunterladen
Wenn INSTANT im SETUP-Fenster ausgewählt war, beginnt der RHT10 mit der Aufzeichnung, sobald die Taste SETUP gedrückt wurde. Wenn MANUAL ausgewählt war, muss der RHT10 manuell gestartet werden, in dem die gelbe Taste des Gerätes gedrückt und für ca. 3 Sekunden, oder bis die zwei LEDs des RHT10 gleichzeitig aufleuchten, gehalten wird. - Seite 7 Drücken Sie im unten abgebildeten Fenster VIEW, um die Daten grafisch anzuzeigen. Wenn im RHT10 aktuell keine Daten gespeichert sind, weist das Programm mit einem Warnfenster darauf hin. RHT10-EU-DE v4.0 4/14...
- Seite 8 Das Diagrammfenster stellt die übertragenen Daten in einem x-y-Diagramm dar, mit Datum / Zeit auf der Horizontalachse und Temperatur / relativer Feuchtigkeit / Taupunkt/Körner pro kg (mit nur wahlweise freigestelltem RHT10-SW) / Alarmgrenzen auf der Vertikalachse. Es gibt mehrer Möglichkeiten in die Daten hinein- oder aus ihnen herauszuzoomen: Benutzen Sie die Maus zum Klicken und ziehen Sie eine Box um einige Daten, um diesen Bereich zu vergrößern.
- Seite 9 Daten gespeichert haben, bevor Sie eine neue Aufzeichnung beginnen. GETREIDE PRO Kg Die normale Software, die mit dem RHT10 versorgt wird, schließt das GPKg Kennzeichen nicht ein. GPKg ist nur verfügbar, beim Laufen der wahlfrei RHT10-SW programmiert. Die wahlfreie Software kann durch einen Extech Agenten Gebrauch RHT10-SW als die Teilnummer gekauft werden.
-
Seite 10: Anleitung Für Die Leds Des Rht10
Daten herunterladen - Speicher des RHT10 voll Um Energie zu sparen, kann die LED-Blinkfrequenz des RHT10 mit der mitgelieferten Software auf 20s oder 30s verändert werden. Um Energie zu sparen, können die Alarm-LEDs für Temperatur mit der mitgelieferten Software deaktiviert werden. -
Seite 11: Technische Daten
Genauigkeit (25 C, 40 bis 100%rF) ±4,0 F (±2 Grains per Kg 160g/kg (1120 gpp) max.; Verfügbar nur mit wahlfreier RHT10-SW Software Speicherrate Wählbare Samplerate: Von 2 Sekunden bis 24 Stunden Betriebstemperatur -35 bis 80 C - (31 bis 176... -
Seite 12: Batterieaustausch
Es wird empfohlen, die Batterie alle 12 Monate oder vor der Aufnahme kritischer Daten auszutauschen, Der RHT10 verliert die gespeicherten Daten nicht, wenn die Batterie schwächer wird oder wenn die Batterie ausgetauscht wird; dennoch wird der Aufnahmevorgang gestoppt und kann nicht fortgesetzt werden, bis die Batterie ausgetauscht wurde und die gespeicherten Daten auf den PC herunter geladen wurden.
