Messvorbereitungen
Kontaktlose (Foto‐) Drehzahlmessungen
1. Bringen Sie ein quadratisches Stück Reflexionsfolie auf der Oberfläche des zu prüfenden
Objektes an (Nenngröße: 0,5"/12 mm). Vergewissern Sie sich, dass die Reflexionsfolie so nah

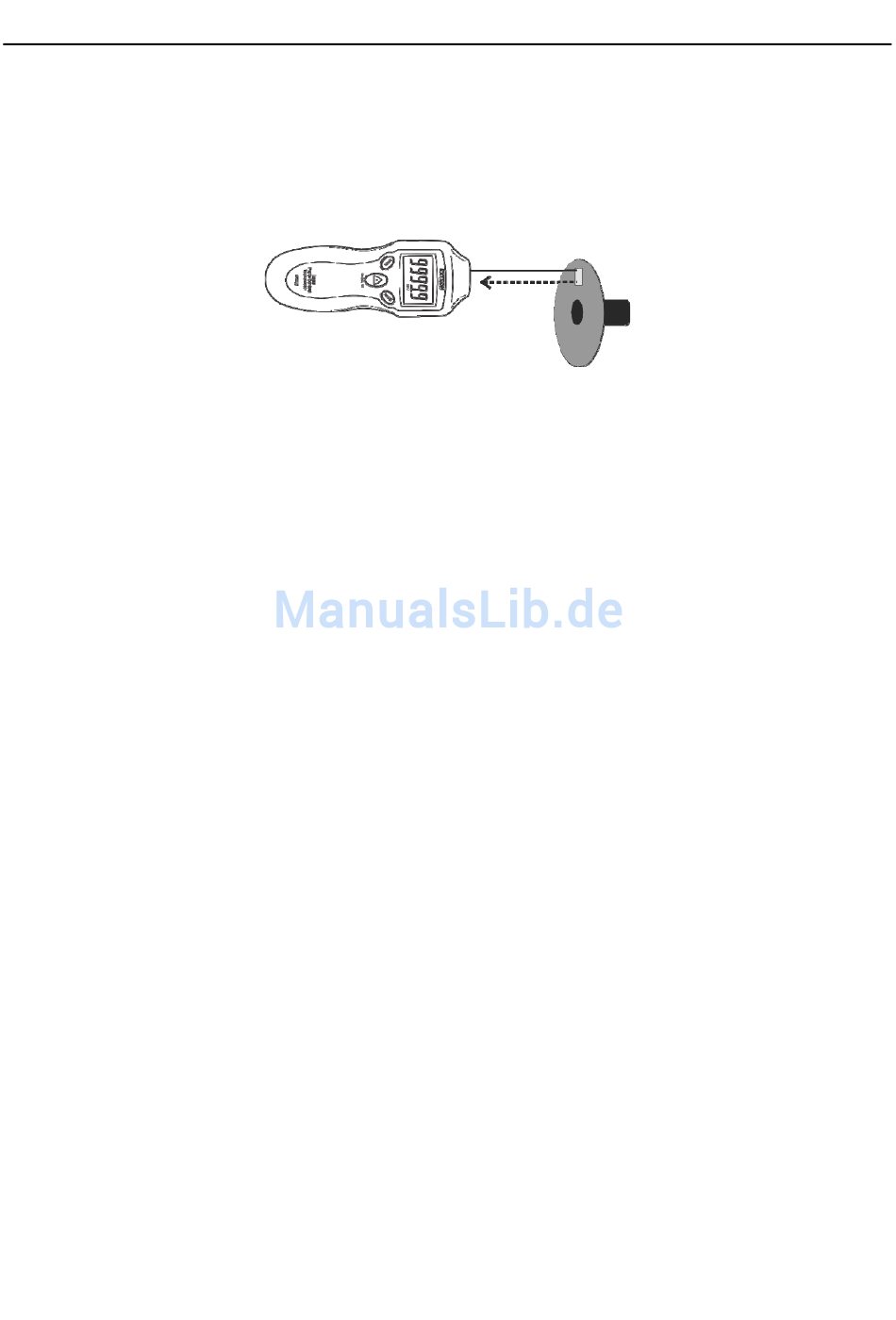

wie möglich am äußeren Rand des zu prüfenden Objektes angebracht ist. Siehe
nachfolgende Abbildung.
2. Falls noch nicht erfolgt, schrauben Sie die Manschette (Abbildung Nr. 3 im Abschnitt
„Beschreibung") des Messgeräts ab und entfernen Sie diese.
3. Fahren Sie mit dem Abschnitt „Durchführen von Messungen", weiter unten in dieser
Anleitung, fort.
Kontakt‐Drehzahlmessungen
1.
Falls noch nicht erfolgt, befestigen Sie die Manschette (Abbildung Nr. 3 im Abschnitt
„Beschreibung") am Messgerät.
2.
Schieben Sie den Kontaktadapter auf die Adapterachse. Vergewissern Sie sich, dass der
Adapter am Führungsstift auf der Achse des Kontaktadapters ausgerichtet ist.
3.
Befestigen Sie ein Kontaktmessungszubehörteil (Kegel, Rad oder konkaves Zubehörteil) auf
dem Kontaktadapter.
4.
Das Messgerät kann im Kontaktbetrieb die Oberflächengeschwindigkeit oder Länge
berechnen. Lesen Sie sich für weitere Informationen den Abschnitt
„Oberflächengeschwindigkeits‐, Längen‐ und Drehzahl‐Messungsmodi", weiter unten in
dieser Anleitung, durch.
5.
Befolgen Sie die Schritte im nachfolgenden Abschnitt „Durchführung von Messungen".
5
RPM33-de-DE_V1.3
4/13
