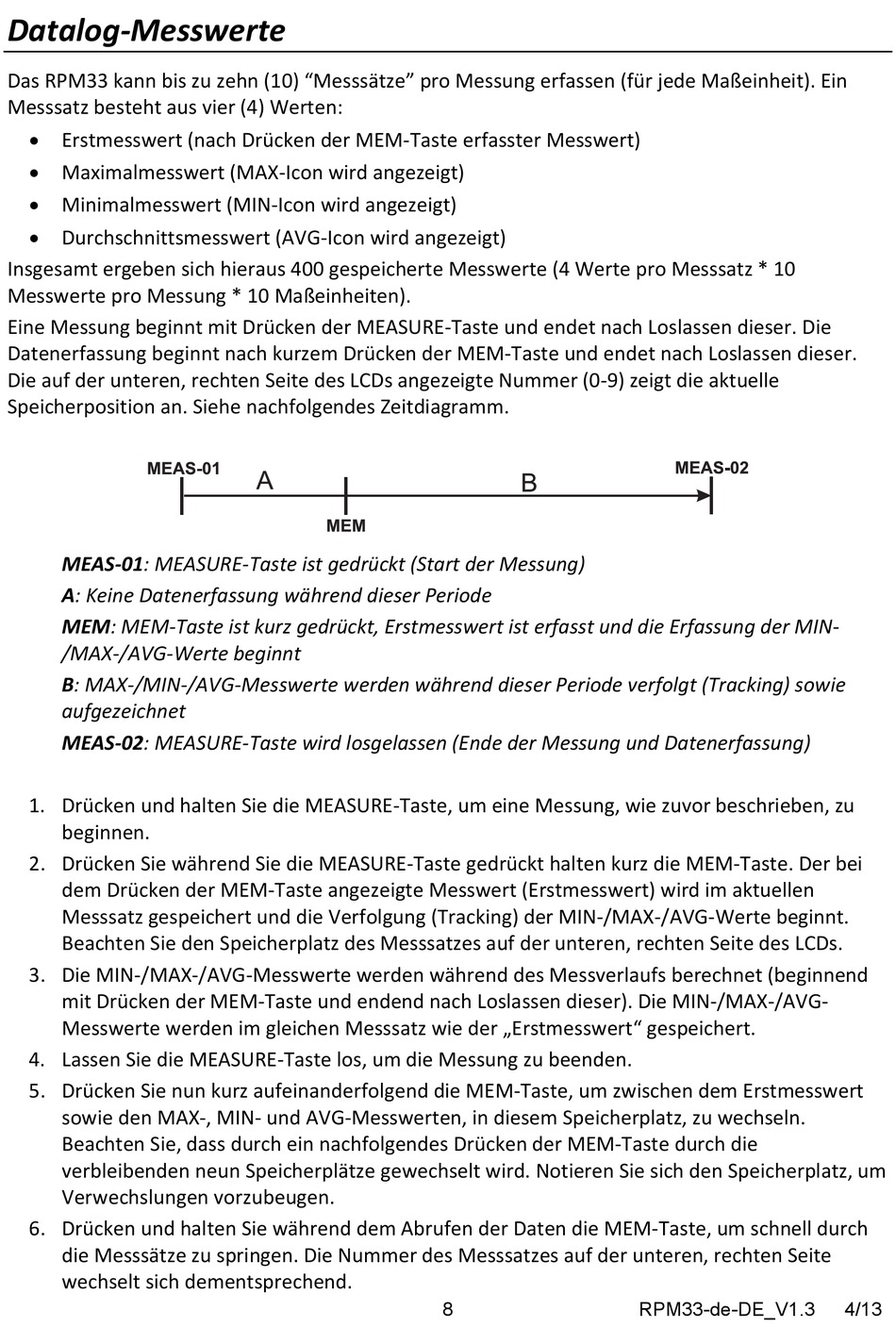

Datalog‐Messwerte
Das RPM33 kann bis zu zehn (10) "Messsätze" pro Messung erfassen (für jede Maßeinheit). Ein
Messsatz besteht aus vier (4) Werten:
Erstmesswert (nach Drücken der MEM‐Taste erfasster Messwert)
Maximalmesswert (MAX‐Icon wird angezeigt)
Minimalmesswert (MIN‐Icon wird angezeigt)
Durchschnittsmesswert (AVG‐Icon wird angezeigt)
Insgesamt ergeben sich hieraus 400 gespeicherte Messwerte (4 Werte pro Messsatz * 10
Messwerte pro Messung * 10 Maßeinheiten).
Eine Messung beginnt mit Drücken der MEASURE‐Taste und endet nach Loslassen dieser. Die
Datenerfassung beginnt nach kurzem Drücken der MEM‐Taste und endet nach Loslassen dieser.
Die auf der unteren, rechten Seite des LCDs angezeigte Nummer (0‐9) zeigt die aktuelle
Speicherposition an. Siehe nachfolgendes Zeitdiagramm.
MEAS‐01: MEASURE‐Taste ist gedrückt (Start der Messung)
A: Keine Datenerfassung während dieser Periode
MEM: MEM‐Taste ist kurz gedrückt, Erstmesswert ist erfasst und die Erfassung der MIN‐
/MAX‐/AVG‐Werte beginnt
B: MAX‐/MIN‐/AVG‐Messwerte werden während dieser Periode verfolgt (Tracking) sowie
aufgezeichnet
MEAS‐02: MEASURE‐Taste wird losgelassen (Ende der Messung und Datenerfassung)
1. Drücken und halten Sie die MEASURE‐Taste, um eine Messung, wie zuvor beschrieben, zu
beginnen.
2. Drücken Sie während Sie die MEASURE‐Taste gedrückt halten kurz die MEM‐Taste. Der bei
dem Drücken der MEM‐Taste angezeigte Messwert (Erstmesswert) wird im aktuellen
Messsatz gespeichert und die Verfolgung (Tracking) der MIN‐/MAX‐/AVG‐Werte beginnt.
Beachten Sie den Speicherplatz des Messsatzes auf der unteren, rechten Seite des LCDs.
3. Die MIN‐/MAX‐/AVG‐Messwerte werden während des Messverlaufs berechnet (beginnend
mit Drücken der MEM‐Taste und endend nach Loslassen dieser). Die MIN‐/MAX‐/AVG‐
Messwerte werden im gleichen Messsatz wie der „Erstmesswert" gespeichert.
4. Lassen Sie die MEASURE‐Taste los, um die Messung zu beenden.
5. Drücken Sie nun kurz aufeinanderfolgend die MEM‐Taste, um zwischen dem Erstmesswert
sowie den MAX‐, MIN‐ und AVG‐Messwerten, in diesem Speicherplatz, zu wechseln.
Beachten Sie, dass durch ein nachfolgendes Drücken der MEM‐Taste durch die
verbleibenden neun Speicherplätze gewechselt wird. Notieren Sie sich den Speicherplatz, um
Verwechslungen vorzubeugen.
6. Drücken und halten Sie während dem Abrufen der Daten die MEM‐Taste, um schnell durch
die Messsätze zu springen. Die Nummer des Messsatzes auf der unteren, rechten Seite
wechselt sich dementsprechend.
8
RPM33-de-DE_V1.3
4/13
