1 Per accedere al retro del PCB principale è necessario rimuovere la copertura posteriore.
Per farlo, svita le sei viti M3 Torx a testa svasata con un cacciavite T10.
2 Sul retro del lettore, sposta la staffa del connettore per disconnettere il blocco dal PCB
principale.

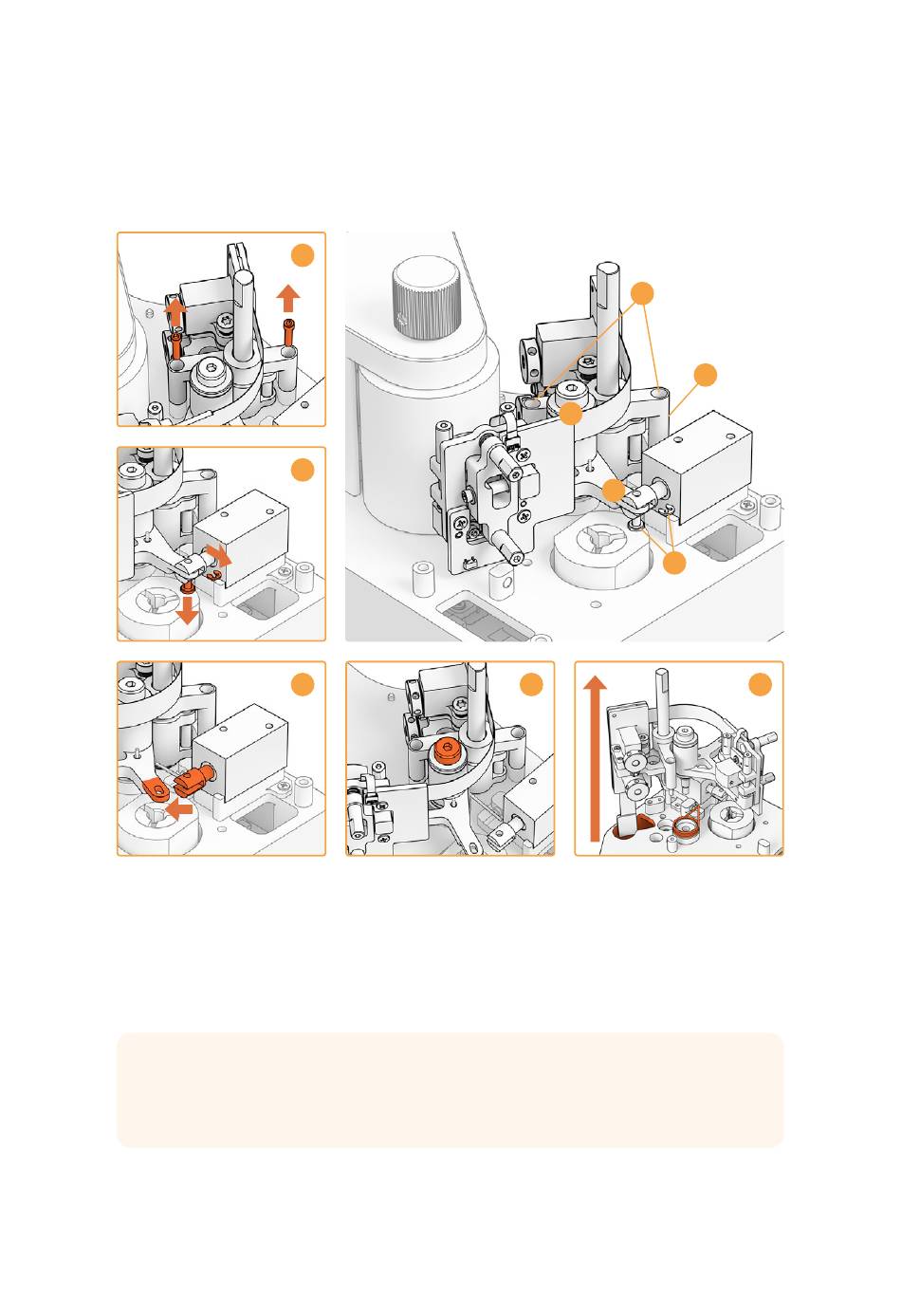

Rimuovere il blocco
1. Rimozione del montante per regolazione altezza
3. Distaccamento braccio della testina magnetica
1 Appoggia il lettore sul dorso. Con un cacciavite a brugola da 1,5mm rimuovi le due viti M2
da entrambi i lati del montante per regolazione altezza.
2
Con delle pinzette o pinze rimuovi l'anello E. Ora è possibile estrarre il perno della forcella e
distaccare il braccio dal solenoide.
SUGGERIMENTO Per rimuovere il perno sposta il braccio finché il perno non riesce a
muoversi nello spazio tra il dado (sul retro del connettore XLR che stringe il cavo) e il
solenoide.
3 Sposta il braccio della testina magnetica per liberare il blocco dal solenoide.
4 Rimuovi la vite M3 con bordo con un cacciavite a brugola da 2,5mm.
1
2
3
4.
1
4
3
4
2. Anello E solenoide e perno della forcella
Vite M3 con bordo 5. Rimozione del blocco
Sostituzione della testina magnetica
5
2
5
