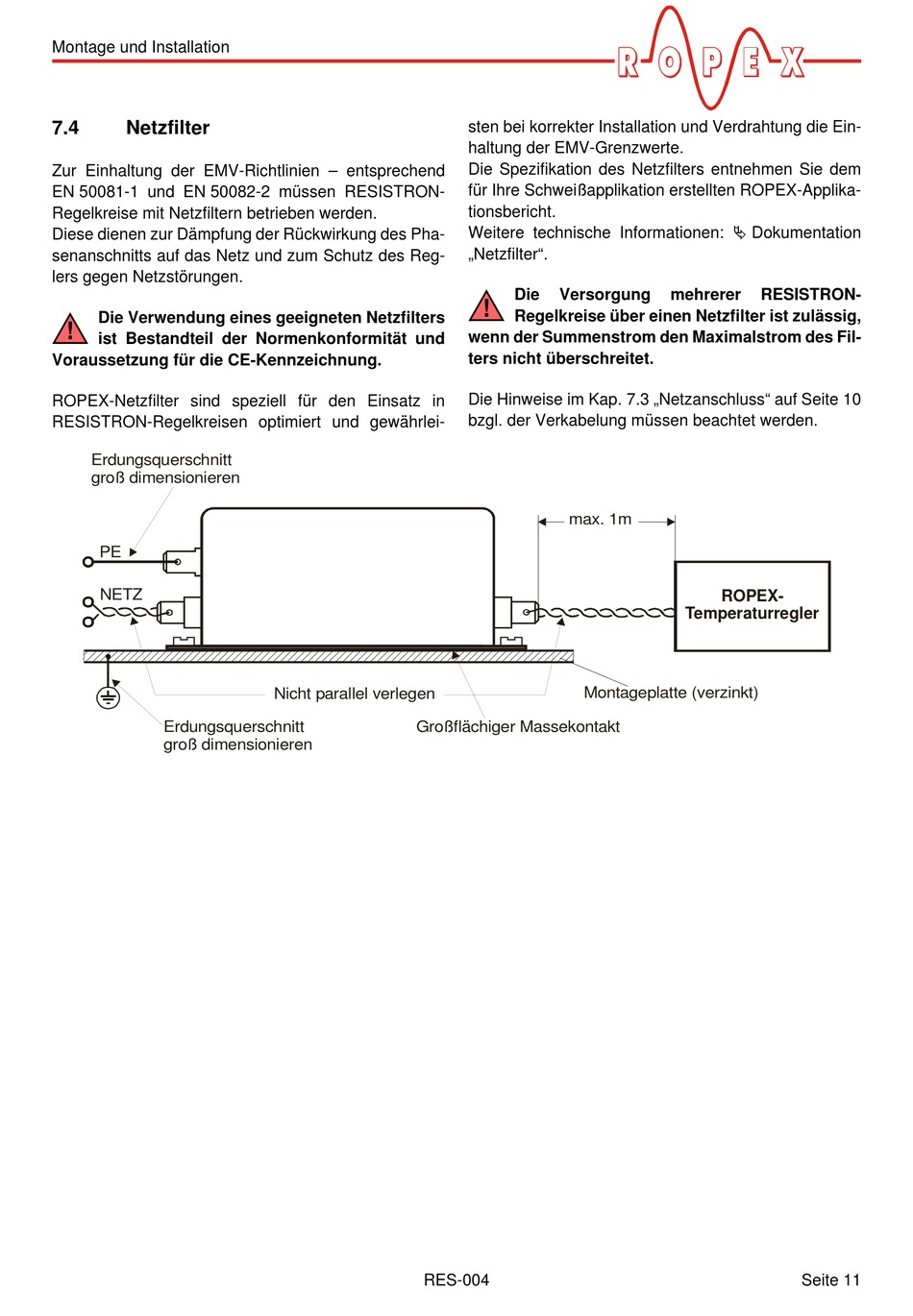

Montage und Installation
7.4
Netzfilter
Zur Einhaltung der EMV-Richtlinien – entsprechend
EN 50081-1 und EN 50082-2 müssen RESISTRON-
Regelkreise mit Netzfiltern betrieben werden.
Diese dienen zur Dämpfung der Rückwirkung des Pha-
senanschnitts auf das Netz und zum Schutz des Reg-
lers gegen Netzstörungen.
Die Verwendung eines geeigneten Netzfilters
!
ist Bestandteil der Normenkonformität und
Voraussetzung für die CE-Kennzeichnung.
ROPEX-Netzfilter sind speziell für den Einsatz in
RESISTRON-Regelkreisen optimiert und gewährlei-
Erdungsquerschnitt
groß dimensionieren
PE
NETZ
Erdungsquerschnitt
groß dimensionieren
Nicht parallel verlegen
Großflächiger Massekontakt
RES-004
sten bei korrekter Installation und Verdrahtung die Ein-
haltung der EMV-Grenzwerte.
Die Spezifikation des Netzfilters entnehmen Sie dem
für Ihre Schweißapplikation erstellten ROPEX-Applika-
tionsbericht.
Weitere technische Informationen: Dokumentation
„Netzfilter".
Die
Versorgung
!
Regelkreise über einen Netzfilter ist zulässig,
wenn der Summenstrom den Maximalstrom des Fil-
ters nicht überschreitet.
Die Hinweise im Kap. 7.3 „Netzanschluss" auf Seite 10
bzgl. der Verkabelung müssen beachtet werden.
max. 1m
Montageplatte (verzinkt)
mehrerer
RESISTRON-
ROPEX-
Temperaturregler
Seite 11
