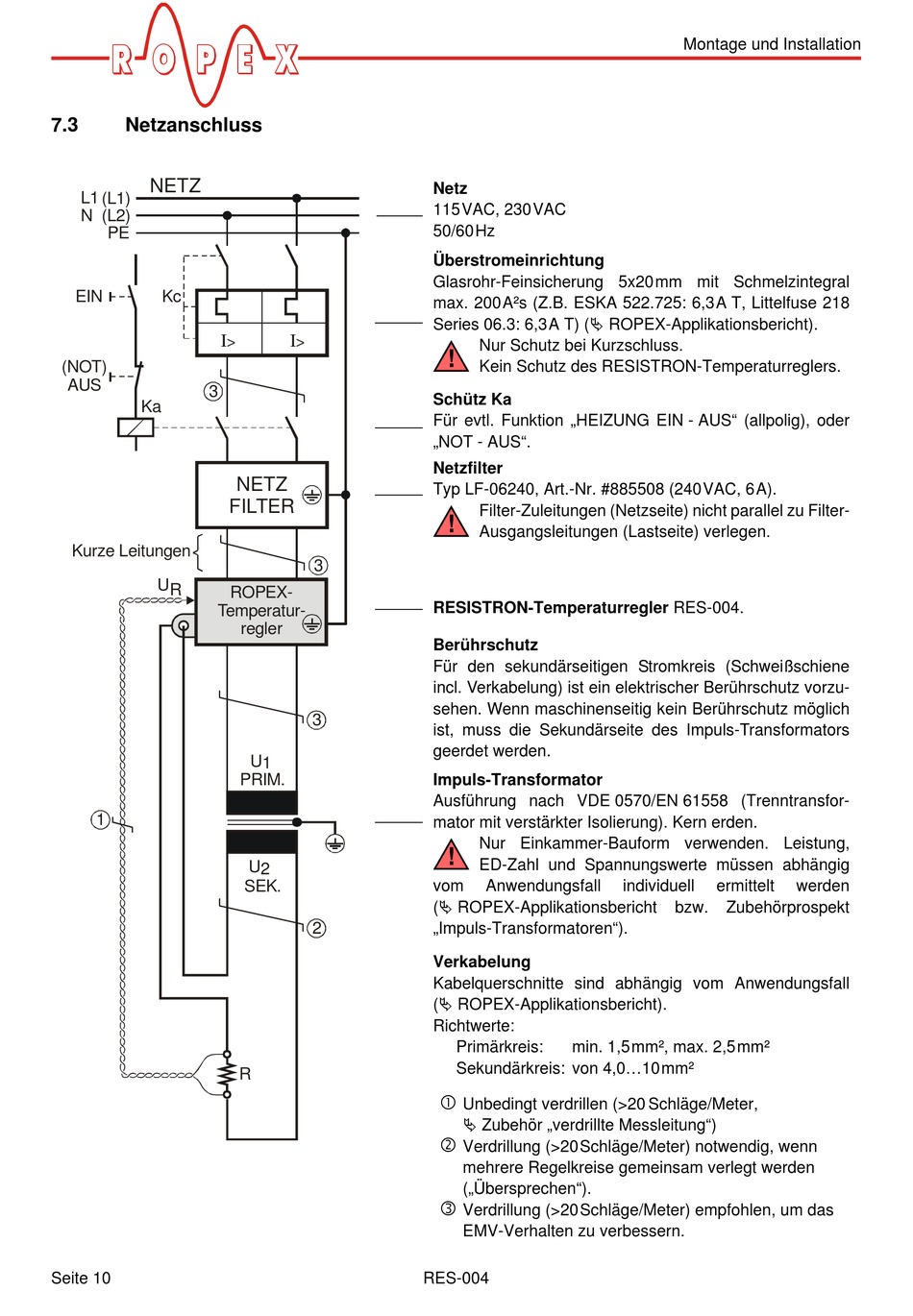

7.3
Netzanschluss
NETZ
L1 (L1)
N (L2)
PE
EIN
Kc
I
(NOT)
AUS
3
Ka
Kurze Leitungen
U R
Temperatur-
1
Seite 10
I
>
>
NETZ
FILTER
3
ROPEX-
regler
3
U 1
PRIM.
U 2
SEK.
2
R
Netz
115VAC, 230VAC
50/60Hz
Überstromeinrichtung
Glasrohr-Feinsicherung 5x20mm mit Schmelzintegral
max. 200A²s (Z.B. ESKA 522.725: 6,3A T, Littelfuse 218
Series 06.3: 6,3A T) ( ROPEX-Applikationsbericht).
Nur Schutz bei Kurzschluss.
!
Kein Schutz des RESISTRON-Temperaturreglers.
Schütz Ka
Für evtl. Funktion „HEIZUNG EIN - AUS" (allpolig), oder
„NOT - AUS".
Netzfilter
Typ LF-06240, Art.-Nr. #885508 (240VAC, 6A).
Filter-Zuleitungen (Netzseite) nicht parallel zu Filter-
!
Ausgangsleitungen (Lastseite) verlegen.
RESISTRON-Temperaturregler RES-004.
Berührschutz
Für den sekundärseitigen Stromkreis (Schweißschiene
incl. Verkabelung) ist ein elektrischer Berührschutz vorzu-
sehen. Wenn maschinenseitig kein Berührschutz möglich
ist, muss die Sekundärseite des Impuls-Transformators
geerdet werden.
Impuls-Transformator
Ausführung nach VDE 0570/EN 61558 (Trenntransfor-
mator mit verstärkter Isolierung). Kern erden.
Nur Einkammer-Bauform verwenden. Leistung,
!
ED-Zahl und Spannungswerte müssen abhängig
vom
Anwendungsfall
( ROPEX-Applikationsbericht
„Impuls-Transformatoren").
Verkabelung
Kabelquerschnitte sind abhängig vom Anwendungsfall
( ROPEX-Applikationsbericht).
Richtwerte:
Primärkreis:
min. 1,5mm², max. 2,5mm²
Sekundärkreis: von 4,0...10mm²
Unbedingt verdrillen (>20 Schläge/Meter,
Zubehör „verdrillte Messleitung")
Verdrillung (>20Schläge/Meter) notwendig, wenn
mehrere Regelkreise gemeinsam verlegt werden
(„Übersprechen").
Verdrillung (>20Schläge/Meter) empfohlen, um das
EMV-Verhalten zu verbessern.
RES-004
Montage und Installation
individuell
ermittelt
bzw.
Zubehörprospekt
werden
