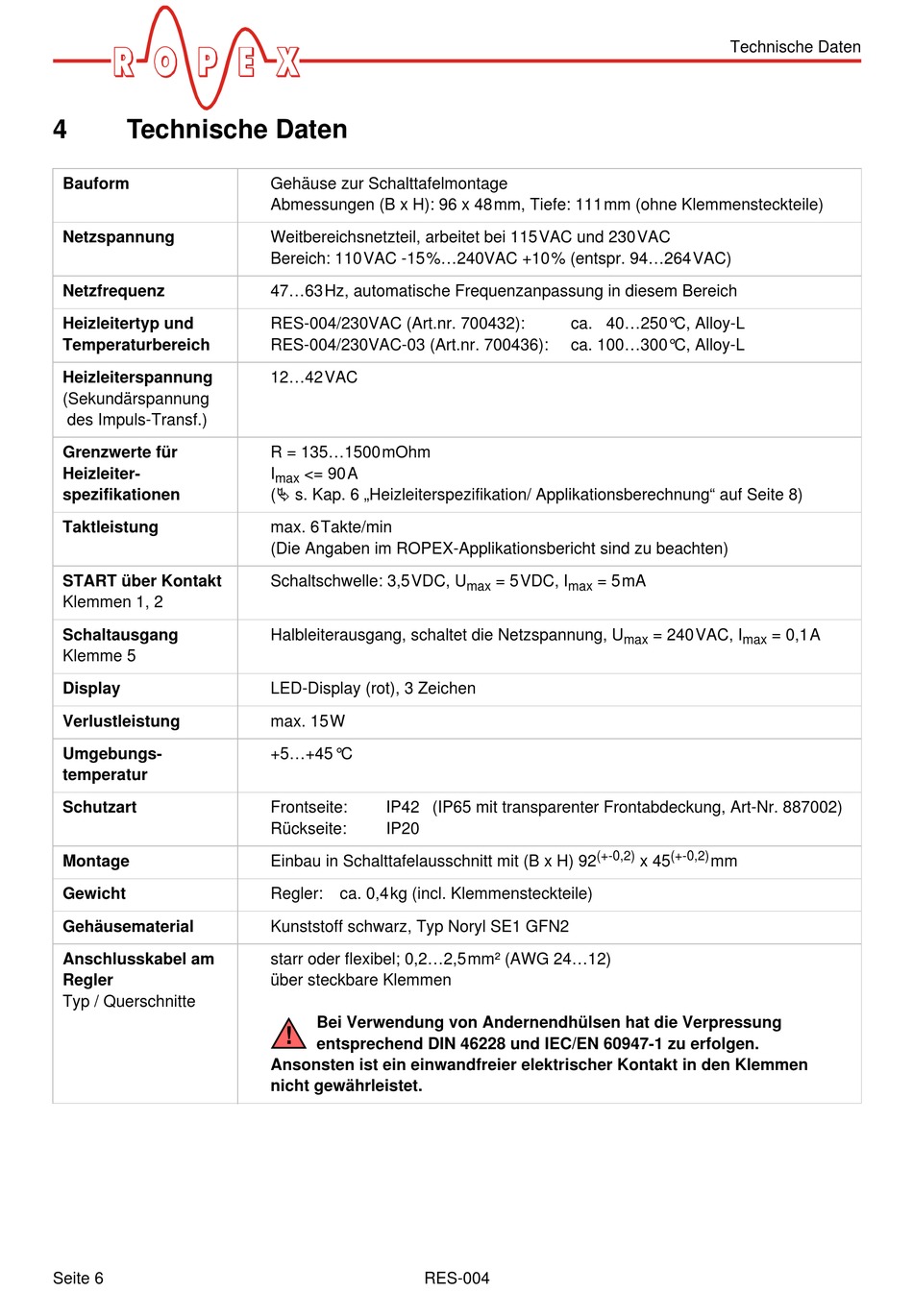

Technische Daten
Bauform
Netzspannung
Netzfrequenz
Heizleitertyp und
Temperaturbereich
Heizleiterspannung
(Sekundärspannung
des Impuls-Transf.)
Grenzwerte für
Heizleiter-
spezifikationen
Taktleistung
START über Kontakt
Klemmen 1, 2
Schaltausgang
Klemme 5
Display
Verlustleistung
Umgebungs-
temperatur
Schutzart
Montage
Gewicht
Gehäusematerial
Anschlusskabel am
Regler
Typ / Querschnitte
Seite 6
Gehäuse zur Schalttafelmontage
Abmessungen (B x H): 96 x 48mm, Tiefe: 111mm (ohne Klemmensteckteile)
Weitbereichsnetzteil, arbeitet bei 115VAC und 230VAC
Bereich: 110VAC -15%...240VAC +10% (entspr. 94...264VAC)
47...63Hz, automatische Frequenzanpassung in diesem Bereich
RES-004/230VAC (Art.nr. 700432):
RES-004/230VAC-03 (Art.nr. 700436):
12...42VAC
R = 135...1500mOhm
I
<= 90A
max
( s. Kap. 6 „Heizleiterspezifikation/ Applikationsberechnung" auf Seite 8)
max. 6Takte/min
(Die Angaben im ROPEX-Applikationsbericht sind zu beachten)
Schaltschwelle: 3,5VDC, U
Halbleiterausgang, schaltet die Netzspannung, U
LED-Display (rot), 3 Zeichen
max. 15W
+5...+45°C
Frontseite:
IP42 (IP65 mit transparenter Frontabdeckung, Art-Nr. 887002)
Rückseite:
IP20
Einbau in Schalttafelausschnitt mit (B x H) 92
Regler: ca. 0,4kg (incl. Klemmensteckteile)
Kunststoff schwarz, Typ Noryl SE1 GFN2
starr oder flexibel; 0,2...2,5mm² (AWG 24...12)
über steckbare Klemmen
Bei Verwendung von Andernendhülsen hat die Verpressung
!
entsprechend DIN 46228 und IEC/EN 60947-1 zu erfolgen.
Ansonsten ist ein einwandfreier elektrischer Kontakt in den Klemmen
nicht gewährleistet.
RES-004
ca. 40...250°C, Alloy-L
ca. 100...300°C, Alloy-L
= 5VDC, I
= 5mA
max
max
max
(+-0,2)
Technische Daten
= 240VAC, I
= 0,1A
max
(+-0,2)
x 45
mm
