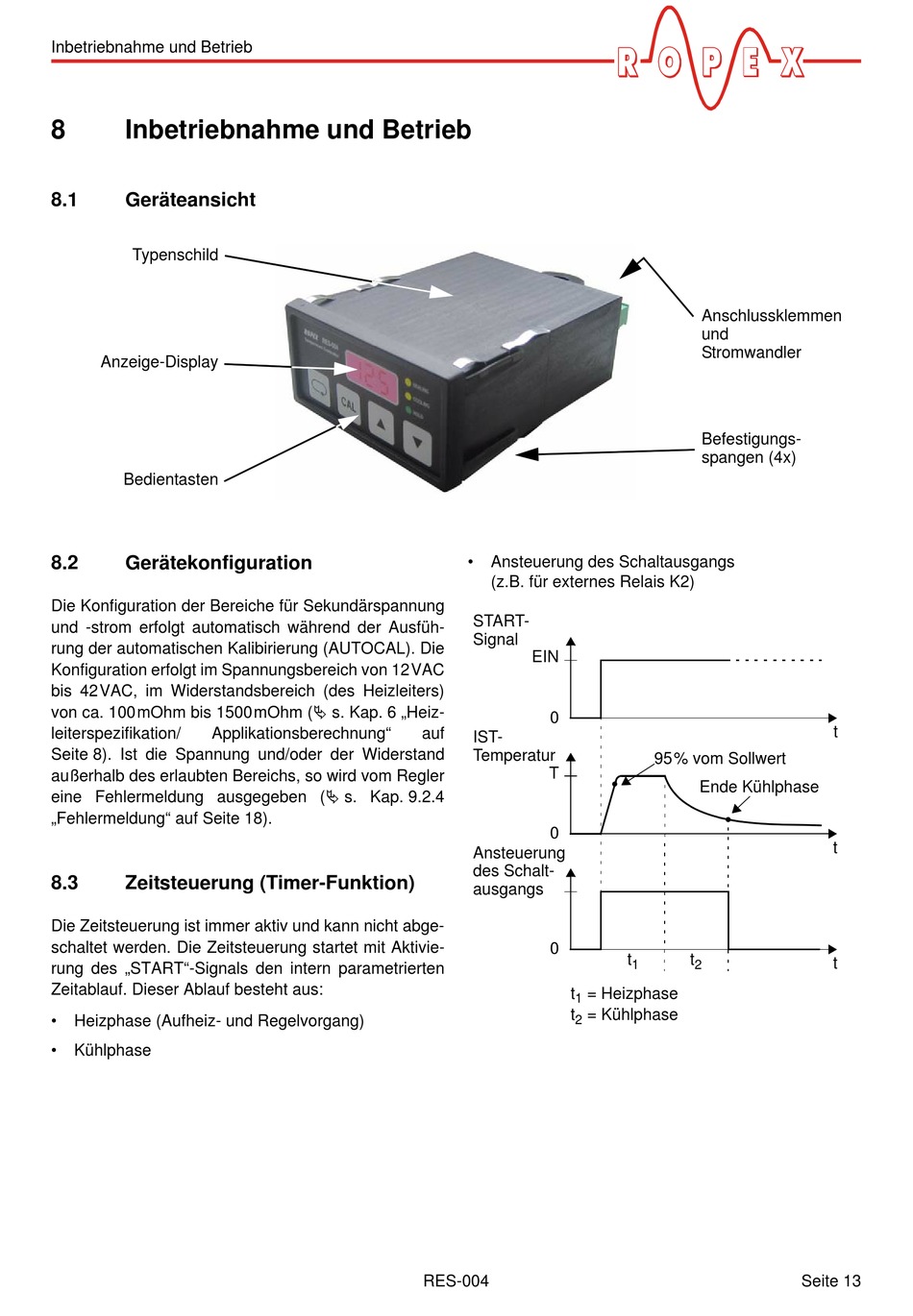

Inbetriebnahme und Betrieb
8
Inbetriebnahme und Betrieb
8.1
Geräteansicht
Typenschild
Anzeige-Display
Bedientasten
8.2
Gerätekonfiguration
Die Konfiguration der Bereiche für Sekundärspannung
und -strom erfolgt automatisch während der Ausfüh-
rung der automatischen Kalibirierung (AUTOCAL). Die
Konfiguration erfolgt im Spannungsbereich von 12VAC
bis 42VAC, im Widerstandsbereich (des Heizleiters)
von ca. 100mOhm bis 1500mOhm ( s. Kap. 6 „Heiz-
leiterspezifikation/
Applikationsberechnung"
Seite 8). Ist die Spannung und/oder der Widerstand
außerhalb des erlaubten Bereichs, so wird vom Regler
eine Fehlermeldung ausgegeben ( s. Kap. 9.2.4
„Fehlermeldung" auf Seite 18).
8.3
Zeitsteuerung (Timer-Funktion)
Die Zeitsteuerung ist immer aktiv und kann nicht abge-
schaltet werden. Die Zeitsteuerung startet mit Aktivie-
rung des „START"-Signals den intern parametrierten
Zeitablauf. Dieser Ablauf besteht aus:
•
Heizphase (Aufheiz- und Regelvorgang)
•
Kühlphase
•
Ansteuerung des Schaltausgangs
(z.B. für externes Relais K2)
START-
Signal
EIN
0
auf
IST-
Temperatur
T
0
Ansteuerung
des Schalt-
ausgangs
0
t
= Heizphase
1
t
= Kühlphase
2
RES-004
Anschlussklemmen
und
Stromwandler
Befestigungs-
spangen (4x)
95% vom Sollwert
Ende Kühlphase
t
t
1
2
t
t
t
Seite 13
